Zmiana używania akumulatora w systemach z optymalizacją zużycia energii na potrzeby własne bez sieci zasilania awaryjnego
Specjalista
Zakresy używania akumulatora:
W systemach z optymalizacją zużycia energii na potrzeby własne można dopasować sezonowo 1 zakres:
Zakres optymalizacji zużycia energii na potrzeby własne (SlfCsmp)
Użytkownik określa, ile procent pojemności akumulatora może być wykorzystane do optymalizacji zużycia energii na potrzeby własne w najkrótszym dni w roku.
Wraz z wydłużaniem się dnia będzie automatycznie powiększany zakres SlfCsmp, a zakres ochrony przed głębokim rozładowaniem (BatRes) zmniejszany. W najdłuższym dniu zakres optymalizacji zużycia energii na potrzeby własne osiągnie swoje maksimum. Stąd wynikają sezonowe zmiany zakresów.

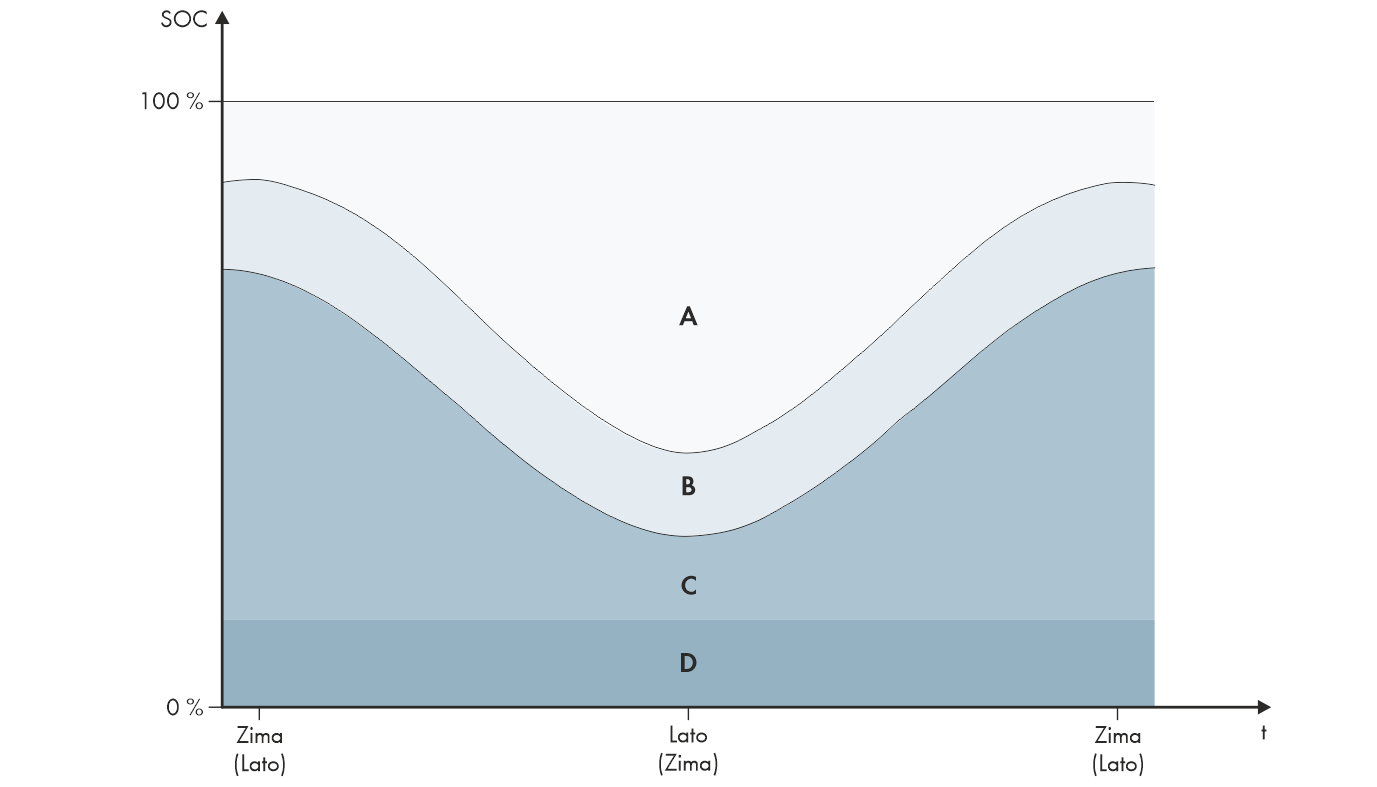

Zakresy stanu naładowania akumulatora w zależności od pory roku (przykład)
Zakres | Omówienie zakresu i parametrów | Reakcja falownika Sunny Island |
|---|---|---|
A | Zakres zużycia na potrzeby własne (SlfCsmp)1) Przy sezonowym dopasowaniu ( > Sezonowe dopasowanie używania akumulatora) zakres SlfCsmp obowiązuje dla najkrótszego dnia w roku. Jeśli sezonowe dopasowanie jest dezaktywowane, używany jest tylko zakres SlfCsmp, z zakres BatRes odpowiednio się zwiększa. | Falownik Sunny Island wykorzystuje akumulator do optymalizacji zużycia energii na potrzeby własne. |
Akumulator > Zakresy zastosowań > Min. szerokość zakresu zużycia własnego | ||
B | Zakres utrzymania stanu naładowania (PVRes) Wielkość zakresu jest stała przez cały rok. | Nadmiar energii fotowoltaicznej jest wykorzystywany do ładowania akumulatora. Jeżeli nie ma nadmiaru energii fotowoltaicznej, falownik Sunny Island przełącza się w tryb oszczędzania energii. Jeśli poziom naładowania akumulatora osiągnie granicę zakresu BatRes, falownik Sunny Island ładuje akumulator do połowy zakresu PVRes z publicznej sieci elektroenergetycznej. W tym celu falownik Sunny Island ładuje akumulator przy maksymalnym współczynniku sprawności, wykorzystując przy tym 25% mocy znamionowej falownika Sunny Island. |
Akumulator > Zakresy zastosowań > Szer. zakresu utrzymania stanu naład. akum | ||
C | Zakres ochrony przed głębokim rozładowaniem (BatRes) Ten zakres można osiągnąć wyłącznie przy awarii publicznej sieci elektroenergetycznej. Przy sezonowym dopasowaniu ( > Sezonowe dopasowanie używania akumulatora) zakres BatRes obowiązuje dla najdłuższego dnia w roku. Jeśli sezonowe dopasowanie jest dezaktywowane, zakres BatRes zostaje odpowiedni zwiększony. | Jeśli publiczna sieć elektroenergetyczna jest dostępna, falownik Sunny Island ładuje akumulator przy mocy znamionowej z publicznej sieci elektroenergetycznej. |
Akumulator > Zakresy zastosowań > Min. szer. zakresu ochrony przed głęb. rozład. | ||
D | Zakres głębokiego rozładowania (ProtRes) Ten zakres można osiągnąć wyłącznie przy awarii publicznej sieci elektroenergetycznej. | Przy osiągnięciu tego zakresu, falownik Sunny Island wyłącza się w celu ochrony akumulatora. Gdy publiczna sieć elektroenergetyczna będzie znów dostępna, system należy naładować ręcznie. |
Akumulator > Zakresy zastosowań > Dolna granica ochr. przed głęb. rozł. przed wył. |
1) Ten zakres można dopasować dla każdego typu akumulatora.
Następujące zakresy wynikają z wartości domyślnych parametrów:
Zakres | Akumulator litowo-jonowy | |||
|---|---|---|---|---|
Najkrótszy dzień2) | Najdłuższy dzień 3) | Najkrótszy dzień2) | Najdłuższy dzień3) | |
Zakres zużycia na potrzeby własne | 65% do 100% | 45% do 100% | 30% do 100% | 10% do 100% |
Zakres utrzymania stanu naładowania | 60% do 65% | 40 % do 45 % | 25% do 30% | 5% do 10% |
Zakres ochrony przed głębokim rozładowaniem | 10% do 60% | 10% do 40% | 3% do 25% | 3 % do 5 % |
Zakres głębokiego rozładowania | 0% do 10% | 0% do 10% | 0% do 3% | 0% do 3% |
2) 21 grudnia (półkula północna) lub 21 czerwca (półkula południowa)
3) 21 czerwca (półkula północna) lub 21 grudnia (półkula południowa)
Następujące zakresy wynikają z wartości domyślnych parametrów przy dezaktywacji sezonowego dopasowania:
Zakres | Akumulator ołowiowy | Akumulator litowo-jonowy |
|---|---|---|
Zakres zużycia na potrzeby własne | 65% do 100% | 30% do 100% |
Zakres utrzymania stanu naładowania | 60% do 65% | 25% do 30% |
Zakres ochrony przed głębokim rozładowaniem | 10% do 60% | 3% do 25% |
Zakres głębokiego rozładowania | 0% do 10% | 0% do 3% |
Parametry używania akumulatora:
Niemożliwość wprowadzenia ustawień przy nieprawidłowych wartościach zakresów zastosowania akumulatora
Jeśli suma zakresów zastosowania akumulatora przekracza 100%, nie można ustawić parametrów używania akumulatora.
- Upewnić się, że suma wszystkich zakresów zastosowania akumulatora wynosi 100%.
Parametr | Wartość |
|---|---|
Dolna granica zakresu głębokiego rozładowania przed wyłączeniem | Zakres ochrony przed głębokim rozładowaniem określony jako wartość procentowa pojemności akumulatora |
Minimalna szerokość zakresu ochrony przed głębokim rozładowaniem | Zakres ochrony przed głębokim rozładowaniem w najdłuższym dniu w roku określony jako wartość procentowa pojemności akumulatora W tym zakresie system przełącza się do trybu oszczędzania energii i próbuje automatycznie naładować akumulator z dostępnej energii fotowoltaicznej. Przy dezaktywowanym sezonowym dopasowaniu ten zakres pozostaje stały przez cały rok. |
Szerokość zakresu potrzebnego do utrzymania stanu naładowania akumulatora | Zakres utrzymywania poziomu naładowania akumulatora określony jako wartość procentowa pojemności akumulatora |
Min. szerokość obszaru zużycia własnego | Zakres optymalizacji zużycia energii na potrzeby własne w najkrótszym dniu w roku określony jako wartość procentowana pojemności akumulatora Przy dezaktywowanym sezonowym dopasowaniu ta wartość jest używana przez cały rok do optymalizacji zużycia energii na potrzeby własne. |
Miesiąc o największym uzysku dla zakresu używania akumulatora | Czerwiec o wysokim uzysku energii na północnej półkuli4) |
Grudzień o wysokim uzysku energii na południowej półkuli5) | |
Aktywny tryb sezonowy | Nie w przypadku nieużywania dopasowania sezonowego lub Tak w przypadku używania dopasowania sezonowego |
4) Jeśli czerwiec jest miesiącem o maksymalnym uzysku energii, ustawić wartość „Czerwiec o wysokim uzysku energii”.
5) Jeśli grudzień jest miesiącem o maksymalnym uzysku energii, ustawić wartość „Grudzień o wysokim uzysku energii”.
Szczegółowy opis zmiany parametrów użytkowych znajduje się w innym rozdziale ( > Zmiana parametrów użytkowych).
Sposób postępowania:
- Wybrać Urządzenie > Urządzenie > Zużycie energii na potrzeby własne.
- Parametr Włączone zwiększenie zużycia na potrzeby własne ustawić na wartość Tak.
- Wybrać Akumulator > Zakresy zastosowań >.
- Ustawić parametry używania akumulatora.
