Warunki montażu

Wymagania dotyczące miejsca montażu:

OSTRZEŻENIE

Zagrożenie życia wskutek pożaru lub wybuchu

Mimo starannej konstrukcji urządzenia elektryczne mogą spowodować pożar. Skutkiem tego może być utrata życia lub odniesienie poważnych obrażeń ciała.

  1. Produktu nie wolno montować w miejscach, w których znajdują się łatwopalne materiały lub gazy palne.
  2. Nie wolno montować produktu w strefach zagrożonych wybuchem.

OSTRZEŻENIE

Zagrożenie dla życia przez wybuchowe gazy

Z akumulatora mogą się ulatniać wybuchowe gazy, które stwarzają zagrożenie wybuchem.

  1. Sąsiedztwo akumulatora należy chronić przed otwartym ogniem, żarem i iskrami.
  2. Podczas instalacji, eksploatacji i konserwacji akumulatora należy przestrzegać zaleceń producenta.
  3. Nie wolno dopuścić do rozgrzania się akumulatora powyżej maksymalnie dopuszczalnej temperatury ani jego spalać.
  4. Dodatkowy warunek dotyczący akumulatorów ołowiowych: Należy zapewnić odpowiednią wentylację pomieszczenia, w którym znajduje się akumulator.

  • Tylko Australia: w przypadku systemów z trybem pracy równoległej względem publicznej sieci elektroenergetycznej Sunny Island może być instalowany tylko w pomieszczeniach wewnętrznych.

  • Należy zapewnić solidne podłoże do montażu (np. beton lub ściana murowana). W przypadku montażu falownika na płytach gipsowo-kartonowych lub podobnych materiałach produkt generuje podczas pracy słyszalne wibracje, które mogą być uciążliwe dla otoczenia.

  • Miejsce montażu musi być niedostępne dla dzieci.

  • Miejsce montażu musi być odpowiednie do ciężaru i wymiarów produktu ( > Dane techniczne).

  • Miejsce montażu nie może być wystawione na bezpośrednie działanie promieni słonecznych. Promienie słoneczne padające bezpośrednio na produkt mogą doprowadzić do przedwczesnego zestarzenia się jego zewnętrznych elementów wykonanych z tworzywa sztucznego oraz do zbyt mocnego nagrzewania się. Gdy temperatura produktu jest zbyt wysoka, następuje redukcja mocy, aby zapobiec przegrzaniu się produktu.

  • Miejsce montażu musi się znajdować 3000 m nad poziomem morza (n.p.m.). Od wysokości miejsca montażu wynoszącej 2000 m n.p.m. moc zmniejsza się o 0,5% na 100 m.

  • Miejsce montażu nie może utrudniać dostępu do urządzeń rozłączających.

  • Należy zawsze zapewnić łatwy i bezpieczny dostęp do miejsca montażu bez konieczności stosowania urządzeń pomocniczych, takich jak np. rusztowania czy podnośniki. W przeciwnym razie ewentualne serwisowanie produktu będzie możliwe tylko w ograniczonym zakresie.

  • Należy przestrzegać warunków klimatycznych ( > Dane techniczne).

  • Aby zapewnić optymalną eksploatację, temperatura otoczenia nie może przekraczać 40 °C.

  • Miejsce montażu akumulatora musi spełniać wymagania producenta akumulatora.

Dopuszczalne i niedopuszczalne pozycje montażowe:

  • Produkt wolno montować tylko w dozwolonym położeniu. W ten sposób można zapewnić, że do wnętrza produktu nie przedostanie się wilgoć.

  • Produkt należy zamontować w taki sposób, aby móc bez problemów odczytywać komunikaty na wyświetlaczu lub sygnalizację za pomocą diod LED i korzystać z przycisków.

436392588

Dopuszczalne i niedopuszczalne pozycje montażowe

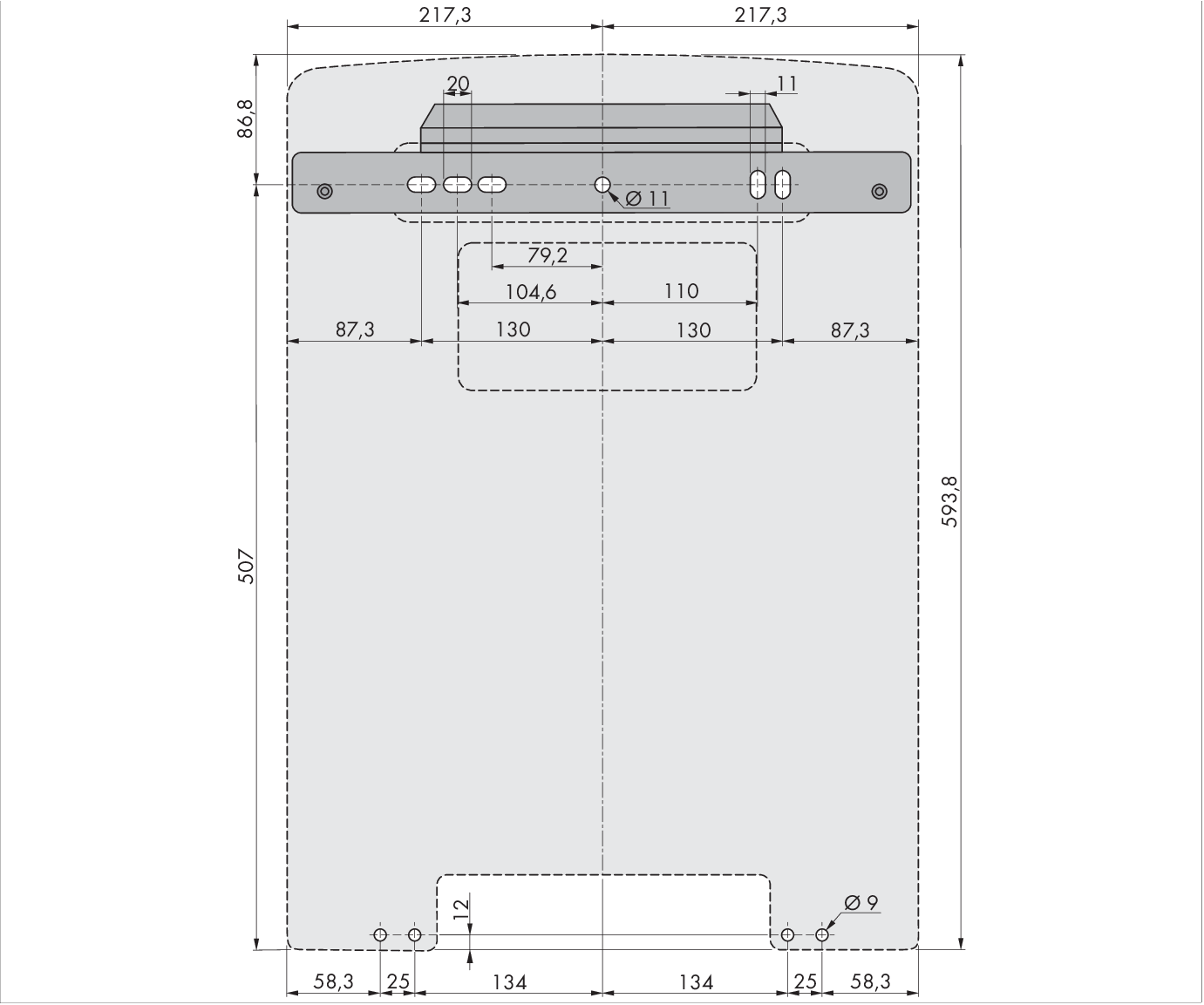

Wymiary do montażu

4285119756

Położenie punktów mocowania (wymiary w mm)

Zalecane odstępy

Zachowanie zaleconych odstępów zapewnia odpowiednią wymianę ciepła. Zapobiega to ograniczeniu mocy wskutek zbyt wysokiej temperatury.

  • Należy zachować zalecane odstępy falownika od ścian, innych falowników lub przedmiotów.

  • W przypadku montażu kilku produktów w miejscu o wysokich temperaturach otoczenia należy zwiększyć odstępy pomiędzy produktami i zapewnić odpowiedni dopływ świeżego powietrza.

498136972

Zalecane odstępy (wymiary w mm)

    Montaż
    Montaż falownika Sunny Island
