Podłączenie sieci wyspowej lub Multicluster Box 6/36
Specjalista
W systemach wyspowych należy podłączyć odbiorniki AC oraz podłączone równolegle do sieci źródła AC (np. falowniki fotowoltaiczne) poprzez rozdzielnicę AC do złącza AC1 w falowniku Sunny Island. W systemie wieloklastrowym moduł Multicluster Box 6 lub moduł Multicluster Box 36 jest rozdzielnicą AC, która jest podłączana do złącza AC1 (podłączenie typu urządzenia MC-BOX-12.3-20 Multicluster Box 12 ( > Podłączenie modułu Multicluster Box 12 (MC-Box-12.3-20))).
Warunek podłączenia falownika Sunny Island w 1-fazowych, połączonych równolegle systemach jednoklastrowych:

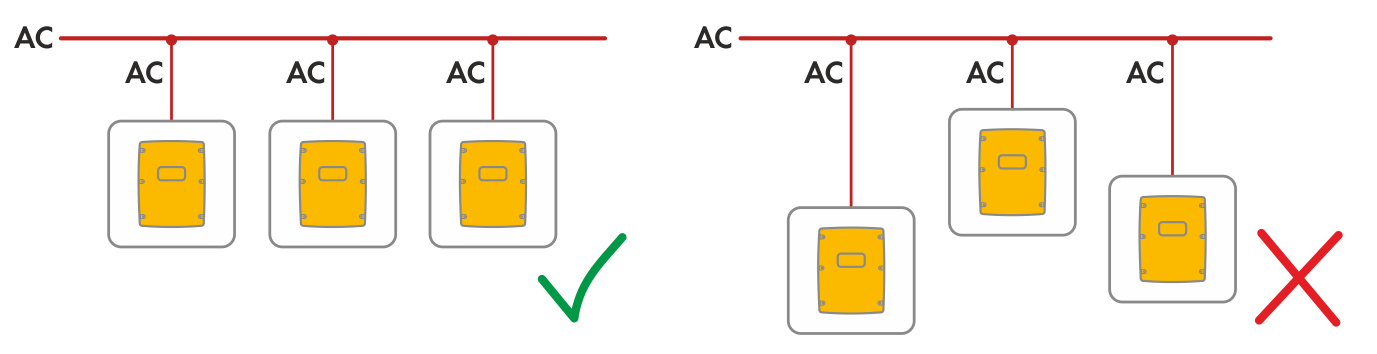

W 1-fazowym systemie jednoklastrowym kable poprowadzone od każdego falownika Sunny Island do rozdzielnicy AC muszą mieć taką samą długość i takie same pole przekroju poprzecznego przewodu. Zapewnia to stabilną i symetryczną pracę.
OSTRZEŻENIE
Zagrożenie życia wskutek pożaru
Przy zwarciu poprzez niezabezpieczone kable łączące falownik Sunny Island z rozdzielnicą AC przepływają wytworzone przez generator prądy zwarciowe. Prądy zwarciowe mogą spowodować pożar.
- Jeśli bezpiecznik w generatorze posiada wyższy prąd zadziałania niż bezpiecznik w rozdzielnicy AC, przy doborze kabla łączącego generator z rozdzielnicą AC należy uwzględnić prąd zadziałania bezpiecznika w generatorze.
- W falowniku Sunny Island podłączyć kabel do złącza AC1 Loads/SunnyBoys. W tym celu przewód zewnętrzy podłączyć do zacisku AC1 Loads/SunnyBoys L i przewód neutralny do zacisku AC1 Loads/SunnyBoys N ( > Podłączenie kabla elektroenergetycznego AC).
- Przeprowadzić przewód ochronny przez dołączony do produktu ferryt i podłączyć do zacisku AC1 Loads/SunnyBoys PE ( > Podłączenie przewodu ochronnego).
- Jeśli pole przekroju poprzecznego kabla elektroenergetycznego jest mniejsze od 10 mm², przeprowadzić także dodatkowy przewód ochronny przez załączony do produktu ferryt i podłączyć do zacisku AC1 Loads/SunnyBoys PE ( > Podłączenie przewodu ochronnego).
