Podłączenie nadajnika sygnału do generatorów bez automatycznego rozruchu
Specjalista
Generatory bez funkcji autostartu nie posiadają elektrycznego urządzenia rozruchowego. W przypadku instalacji generatora bez funkcji autostartu nadajnik sygnału (np. lampkę sygnalizacyjną) można podłączyć do przekaźnika wielofunkcyjnego w falowniku Sunny Island. Dzięki temu falownik Sunny Island może sygnalizować, kiedy należy ręcznie włączyć lub wyłączyć generator.
Nadajnik sygnału lub sterownik generatora w jednym klastrze
Moduły podrzędne są bardziej zawodne przy sterowaniu generatorem niż moduły nadrzędne.
- Preferowanym modułem do podłączenia generatora jest moduł nadrzędny.
- W systemie wieloklastrowym nadajnik sygnału należy zawsze podłączać do modułu nadrzędnego w głównym klastrze.

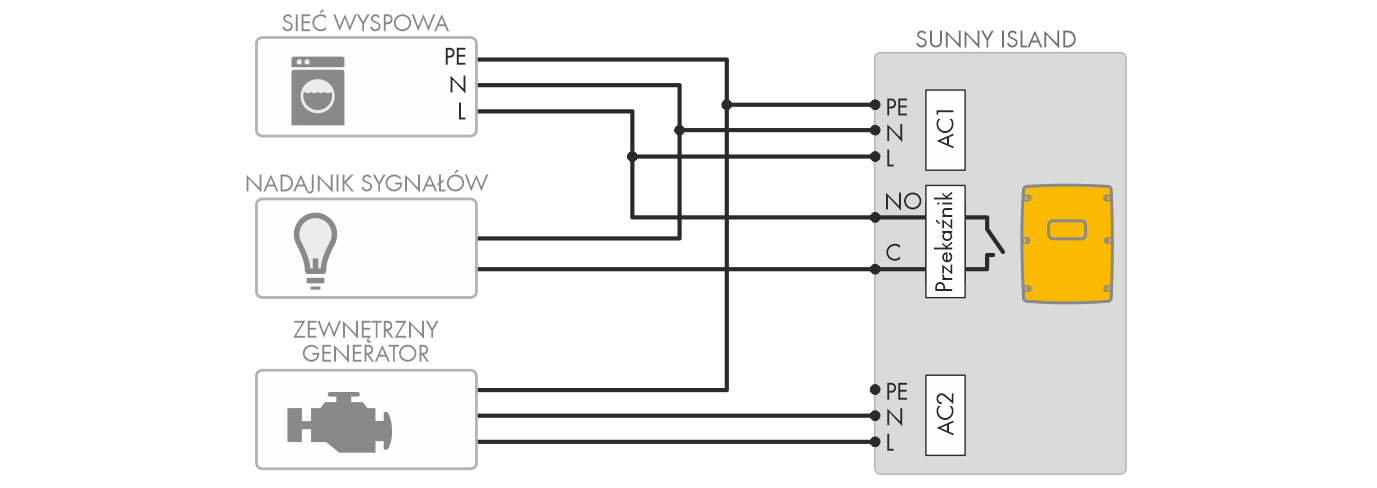

Podłączenie nadajnika sygnału do sygnalizacji żądania włączenia generatora (przykład)
Wymagania:
Muszą być spełnione wymogi techniczne przekaźnika wielofunkcyjnego ( > Dane techniczne).
Wymagania dotyczące przewodów:
-
Typ przewodu: miedziany
Pole przekroju poprzecznego przewodu: 0,2 mm² do 2,5 mm²
Sposób postępowania:
- Przy wykonywaniu następujących połączeń należy zawsze stosować szlauch z silikonu ( > Podłączanie przekaźnika 1 i 2).
- Ponieważ w ustawieniach fabrycznych falownika Sunny Island przekaźnik wielofunkcyjny Relay1 jest przewidziany na żądanie włączenia generatora, w falowniku Sunny Island podłączyć kabel sterujący do przekaźnika wielofunkcyjnego Relay1. W tym celu należy użyć złączy C i NO.
- Jeśli przekaźnik wielofunkcyjny Relay1 przeznaczony na żądanie włączenia generatora nie jest dostępny, w falowniku Sunny Island należy podłączyć przewód sterujący do przekaźnika wielofunkcyjnego Relay2. W tym celu należy użyć złączy C i NO.
- Jeśli w przynajmniej jednym falowniku Sunny Island w module nadrzędnym przekaźniki wielofunkcyjne Relay1 i Relay2 przeznaczone na żądanie włączenie generatora nie są dostępne, kabel sterujący należy podłączyć do wolnego przekaźnika wielofunkcyjnego w module podrzędnym 1 lub 2. W tym celu należy użyć złączy C i NO.
- Konfigurację automatycznego żądania włączenia generatora wprowadzić do tabeli ustawień ( > Ustawianie funkcji przekaźnika wielofunkcyjnego).
OSTRZEŻENIE
Zagrożenie życia na skutek porażenia prądem przy uszkodzonej izolacji
Wskutek uszkodzonej izolacji elementy, na których nie powinno występować napięcie, mogą znajdować się pod napięciem. Dotknięcie elementów lub kabli znajdujących pod napięciem może spowodować śmierć lub poważne obrażenia wskutek porażenia prądem.
