Ustawienie wykorzystania nadmiaru energii w systemach wyspowych

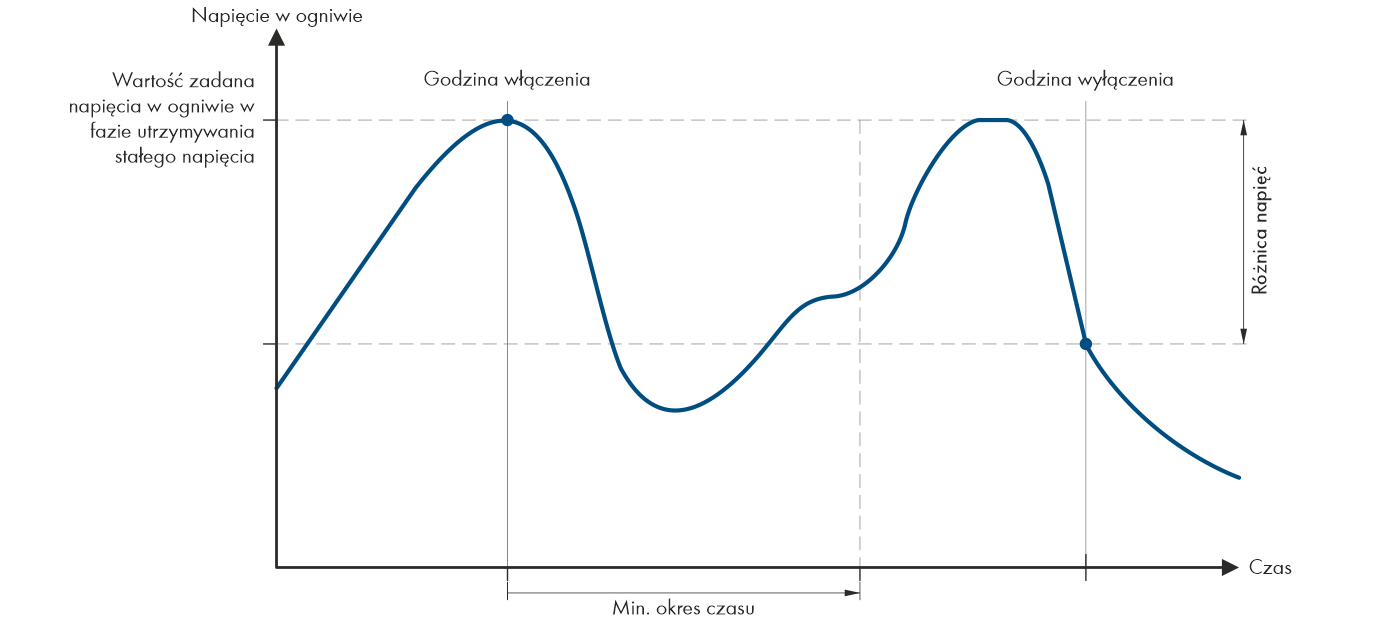

Godzina włączenia i wyłączenia korzystania nadmiaru energii podczas fazy utrzymywania stałego napięcia
Falownik Sunny Island reguluje wykorzystaniem nadmiaru energii w zależności od napięcia w ogniwach akumulatora podczas fazy utrzymywania stałego napięcia. W trakcie fazy utrzymywania stałego napięcia akumulator jest ładowany przy stałym napięciu ładowania. Jeśli wartość zadana napięcia w ogniwach w fazie utrzymywania stałego napięcia zostanie osiągnięta, przekaźnik wielofunkcyjny zwiera się. Przekaźnik wielofunkcyjny pozostaje w tym położeniu przez określony czas minimalny (czas minimalny wykorzystania nadmiaru energii). Jeśli po upływie minimalnego czasu napięcie w ogniwach odbiega o więcej niż ustawiona wartość (różnica napięcia dla wykorzystania nadmiaru energii) od wartości zadanej, przekaźnik wielofunkcyjny rozwiera się. Wartość zadana napięcia w ogniwach zależy od procesu ładowania w trakcie fazy utrzymywania stałego napięcia.
Proces ładowania | Parametr | Wartość domyślna |
|---|---|---|
Szybkie ładowanie | Akumulator > Ładowanie > Zadane nap. ogniw do szyb. ład. | 2,40 V |
Ładowanie do pełna | Akumulator > Ładowanie > Zadane nap. ogniw do całk. ład. | 2,45 V |
Ładowanie wyrównawcze | Akumulator > Ładowanie > Zadane nap. ogniw do ład. wyrówn. | 2,45 V |
Szczegółowy opis zmiany parametrów użytkowych znajduje się w innym rozdziale ( > Zmiana parametrów użytkowych).
Sposób postępowania:
- Ustawić parametr Minimalny czas dla używania nadmiernej energii na czas minimalny, przez który przekaźnik wielofunkcyjny pozostanie w położeniu zwartym.
- Ustawić parametr Różnica napięcia dla używania nadmiernej energii na różnicę napięcia od zadanej wartości napięcia w ogniwach w trakcie fazy utrzymywania stałego napięcia.
- Upewnić się, że zastosowany do sterowania przekaźnik wielofunkcyjny jest ustawiony na wartość Sterowanie dodatkowymi odbiornikami ( > Ustawianie funkcji przekaźnika wielofunkcyjnego).
Układ rejestracji danych pomiarowych przy pomiarze napięcia w ogniwach reaguje wolno na zmiany
Falownik Sunny Island obliczona napięcia w ogniwach na podstawie zmierzonego napięcia w akumulatorze. Z wartości pomiarowych falownik Sunny Island oblicza wartość średnią. Wskutek obliczania wartości średniej zmierzone napięcia w ogniwach reaguje wolno na zmiany.
