Akkumulátor használatának módosítása az önfogyasztás optimalizálására szolgáló rendszereknél tartalékáram-hálózat nélkül
Szakember
Az akkumulátor használati tartományai:
Az önfogyasztás optimalizálására szolgáló rendszerekben 1 tartomány szezonálisan igazítható:
Önfogyasztás-optimalizálási tartomány (SlfCsmp)
Ez megadja, hogy az akkumulátor kapacitásának hány százalékát akarja használni az év legrövidebb napján az önfogyasztás optimalizálásához.
Minél hosszabbak a napok, automatikusan annál nagyobb lesz a SlfCsmp tartomány, és kisebb lesz a mélykisütés (BatRes) elleni védelem tartománya. A leghosszabb napon az önfogyasztás optimalizálási tartománya eléri a maximumot. Ebből adódik a tartományok szezonális alakulása.

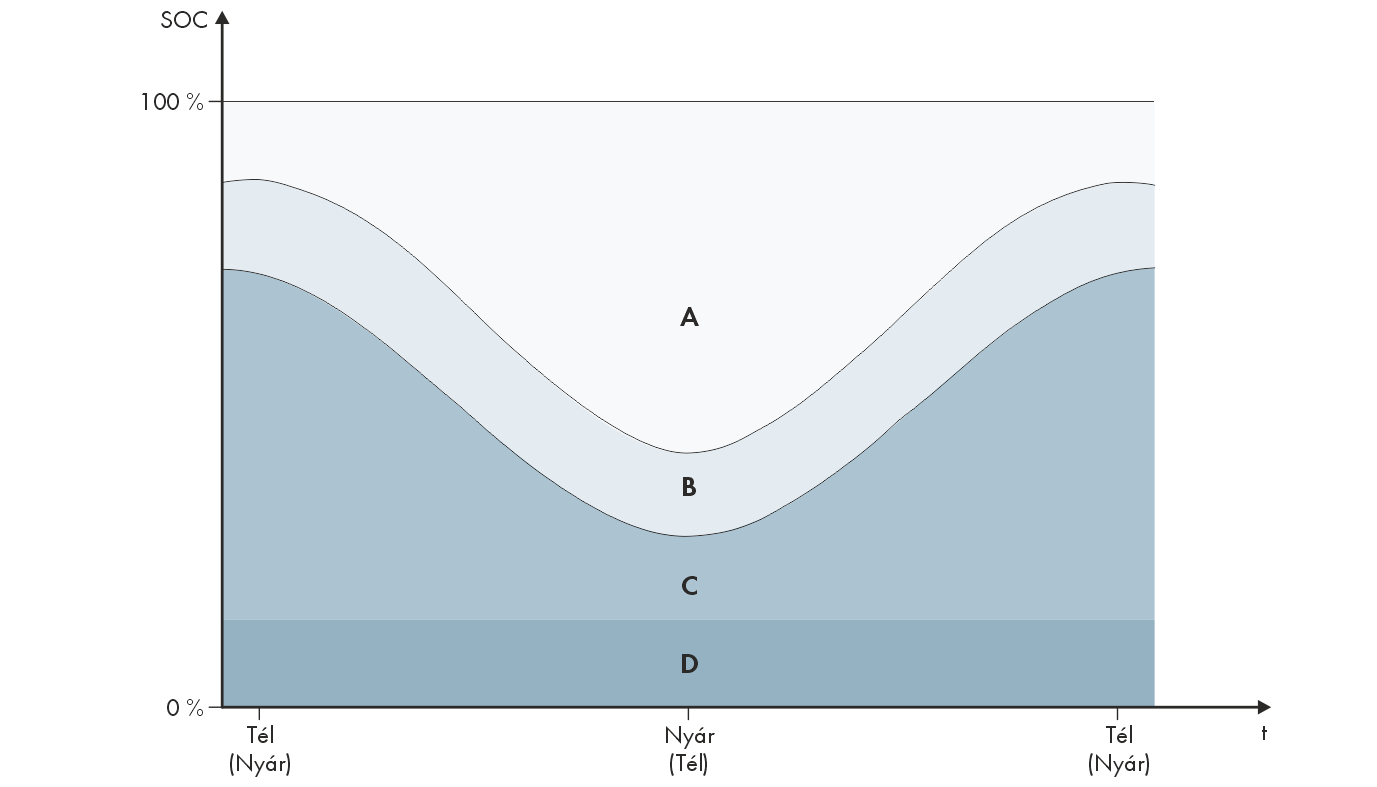

Az akkumulátor töltöttségi állapotának tartományai az évszaktól függően (példa)
Tartomány | A tartomány magyarázata és paraméterek | A Sunny Island inverter magatartása |
|---|---|---|
A | Energiafogyasztási tartomány (SlfCsmp)1) Szezonális igazításnál ( > Az akkumulátorhasználat szezonális igazítása) a SlfCsmp tartomány az év legrövidebb napjára érvényes. Ha a szezonális igazítás inaktív, akkor csak a SlfCsmp tartomány van használatban, és ennek megfelelően megnő a BatRes tartomány. | A Sunny Island az akkumulátort az önfogyasztás optimalizálásához használja. |
Akkumulátor > Alkalmazási területek > Az önfogyasztási tartomány minimális szélessége | ||
B | Töltöttségiállapot-csepptöltési tartomány (PVRes) A tartomány mérete állandó egész évben. | A PV-többletenergia az akkumulátorok töltésének fenntartására szolgál. Ha PV-többletenergia nem áll rendelkezésre, a Sunny Island az energiatakarékos üzemmódba vált. Ha a töltöttségi állapot a BatRes tartomány határértékét eléri, a Sunny Island az akkumulátort a PVRes tartomány feléig tölti a közcélú villamos hálózatból. Ehhez a Sunny Island az akkumulátort max. hatásfokkal tölti a Sunny Island inverter névleges teljesítményének 25%-án. |
Akkumulátor > Alkalmazási területek > Az akkumulátor töltöttségi állapotának megtartásához szükséges tartomány szélessége | ||
C | Mélykisütési védőtartomány (BatRes) Ez a tartomány kizárólag a közcélú villamos hálózat szünetelésekor érhető el. Szezonális igazításnál ( > Az akkumulátorhasználat szezonális igazítása) a BatRes tartomány az év leghosszabb napjára érvényes. Ha a szezonális igazítás deaktiválva van, akkor megfelelően nagyobb lesz a BatRes tartomány. | Ha a közcélú villamos hálózat rendelkezésre áll, a Sunny Island az akkumulátort a névleges teljesítménnyel tölti a közcélú villamos hálózatból. |
Akkumulátor > Alkalmazási területek > A mélykisütési védőtartomány minimális szélessége | ||
D | Mélykisütési tartomány (ProtRes) Ez a tartomány kizárólag a közcélú villamos hálózat szünetelésekor érhető el. | Ha ezt a tartományt eléri, a Sunny Island az akkumulátor védelme érdekében kikapcsol. Ha a közcélú villamos hálózat ismét rendelkezésre áll, akkor a rendszert manuálisan kell tölteni. |
Akkumulátor > Alkalmazási területek > A mélykisütési védőtartomány alsó határa lekapcsolás előtt |
1) Ez a tartomány minden akkumulátortípusnál igazítható.
A következő tartományok adódnak a paraméterek alapértelmezett értékeivel:
Tartomány | Lítiumion-akkumulátor | |||
|---|---|---|---|---|
Legrövidebb nap2) | Leghosszabb nap 3) | Legrövidebb nap2) | Leghosszabb nap3) | |
Energiafogyasztási tartomány | 65%-től 100%-ig | 45%-től 100%-ig | 30%-től 100%-ig | 10%-től 100%-ig |
Töltöttségiállapot-csepptöltési tartomány | 60%-től 65%-ig | 40%-től 45%-ig | 25%-től 30%-ig | 5%-től 10%-ig |
Mélykisütés-védelmi tartomány | 10%-től 60%-ig | 10%-től 40%-ig | 3%-től 25%-ig | 3%-től 5%-ig |
Mélykisütési tartomány | 0%-től 10%-ig | 0%-től 10%-ig | 0%-től 3%-ig | 0%-től 3%-ig |
2) December 21. (Északi félgömb) vagy június 21. (Déli félgömb)
3) Június 21. (Északi félgömb) vagy december 21. (Déli félgömb)
A szezonális igazítás deaktiválásakor a paraméterek alapértelmezett értékeivel a következő tartományok adódnak:
Tartomány | Ólomakkumulátor | Lítiumion-akkumulátor |
|---|---|---|
Energiafogyasztási tartomány | 65%-től 100%-ig | 30%-től 100%-ig |
Töltöttségiállapot-csepptöltési tartomány | 60%-től 65%-ig | 25%-től 30%-ig |
Mélykisütés-védelmi tartomány | 10%-től 60%-ig | 3%-től 25%-ig |
Mélykisütési tartomány | 0%-től 10%-ig | 0%-től 3%-ig |
Akkumulátorhasználati paraméterek:
Nem lehetséges a beállítás az akkumulátor használati tartományainak hibás értékei esetén
Ha az akkumulátor összes használati tartománya együtt 100%-nál nagyobb értéket eredményez, akkor nem állíthatók be az akkumulátorhasználati paraméterek.
- Győződjön meg arról, hogy az akkumulátor összes használati tartománya együtt 100%-os értéket eredményezzen.
Paraméterek | Érték |
|---|---|
A mélykisütési védőtartomány alsó határa lekapcsolás előtt | Védelmi tartomány mélykisütés esetén az akkumulátorkapacitás százalékában megadva |
A mélykisütési védőtartomány minimális szélessége | A mélykisütési védőtartomány az év leghosszabb napján az akkumulátorkapacitás százalékában megadva Ezen a tartományon belül a rendszer energiatakarékos üzemmódba vált és automatikusan megpróbálja utántölteni az akkumulátort a rendelkezésre álló PV-energiából. Deaktivált szezonális igazításnál a tartomány egész évben állandó marad. |
Az akkumulátor töltöttségi állapotának megtartásához szükséges tartomány szélessége | Az akkumulátor töltöttségi állapotának tartománya az akkumulátor kapacitásának százalékában megadva |
Az önfogyasztási tartomány minimális szélessége | Az önfogyasztás optimalizálási tartománya az év legrövidebb napján az akkumulátorkapacitás százalékában megadva Deaktivált szezonális igazításnál a rendszer ezt az értéket egész évben az önfogyasztás optimalizálására használja. |
A legnagyobb hozamú hónap az akkumulátorhasználati tartományhoz | Június hozamgazdag az északi félgömbön4) |
December hozamgazdag a déli félgömbön5) | |
Szezonüzem aktív | Nem, ha nincs a szezonális igazítás vagy Igen, ha van szezonális igazítás |
4) Ha június a leghozamgazdagabb hónap, akkor állítsa az értéket a Június hozamgazdag opcióra.
5) Ha december a leghozamgazdagabb hónap, akkor állítsa az értéket a December hozamgazdag opcióra.
Az üzemi paraméterek módosítására vonatkozó alapvető eljárást egy másik fejezet ismerteti ( > Üzemi paraméterek módosítása).
Eljárás:
- Válassza ki a Készülék > Készülék > Önfogyasztás menüt.
- Állítsa az Önfogyasztás növelése bekapcsolva paramétert Igen értékre.
- Válassza ki az Akkumulátor > Alkalmazási területek > opciót.
- Állítsa be a paramétereket az akkumulátor használatához.
