A szigethálózat vagy a Multicluster Box 6/36 csatlakoztatása


Szakember

2049537292

A szigethálózatban csatlakoztassa az AC-fogyasztókat és a hálózattal párhuzamos AC-forrásokat (pl. PV-inverter) egy AC-elosztóval a Sunny Island AC1 csatlakozójára. Multicluster rendszernél a Multicluster Box 6 vagy Multicluster Box 36 az AC-elosztó, amelyet az AC1 csatlakozóra csatlakoztatni kell (az MC-BOX-12.3-20 Multicluster Box 12 csatlakoztatásához A Multicluster Box 12 (MC-Box-12.3-20) csatlakoztatása)).

Feltétel a Sunny Island csatlakoztatásakor az 1 fázisú párhuzamos Single-Cluster rendszerekbe:

1424166156

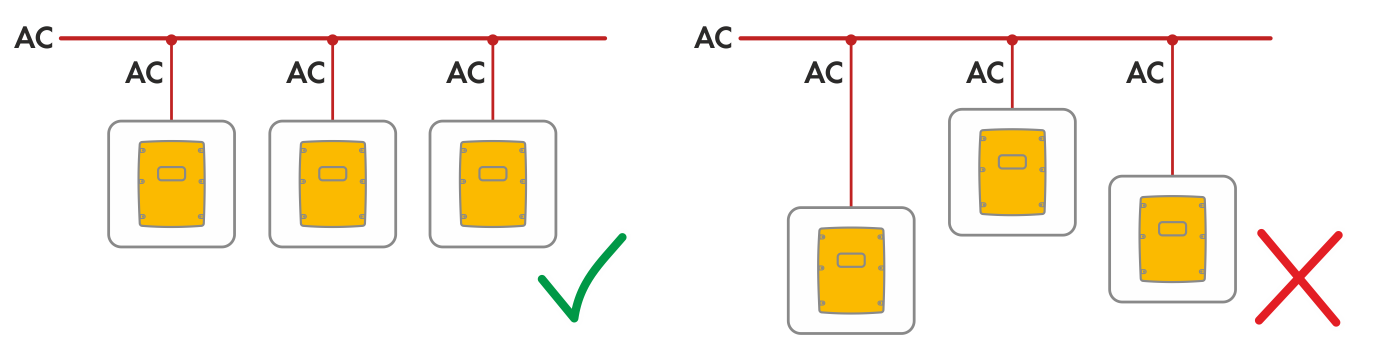

  • Az 1 fázisú párhuzamos Single-Cluster rendszereknél minden egyes Sunny Island és az AC-elosztó kábelhossza és vezető keresztmetszete azonos kell, hogy legyen. Ezáltal stabil és szimmetrikus üzemelés lehetséges.

FIGYELMEZTETÉS

Életveszély tűz miatt

Rövidzárlat esetén a Sunny Island és az AC-elosztó közötti, nem biztosított kábeleken a generátor által hajtott rövidzárlati áramok folynak. Rövidzárlati áramok tüzet okozhatnak.

  1. Ha a generátor biztosítékának kioldóárama nagyobb, mint az AC-elosztó biztosítéké, akkor a generátor és az AC-elosztó közötti kábelt a generátor biztosítékának kioldóárama szerint kell kialakítani.
  1. Csatlakoztassa a Sunny Island inverteren a kábelt az AC1 Loads/SunnyBoys kapocsra. Ehhez csatlakoztassa a külső vezetőt az AC1 Loads/SunnyBoys L kapocsra és a nullavezetőt az AC1 Loads/SunnyBoys N kapocsra Az AC teljesítménykábel csatlakoztatása).
  2. A védővezetőt vezesse át a szállítási terjedelemhez tartozó ferriten, és csatlakoztassa az AC1 Loads/SunnyBoys PE kapocsra A védővezető csatlakoztatása).
  3. Ha a teljesítménykábel vezetőjének keresztmetszete kisebb, mint 10 mm², akkor a kiegészítő védővezetőt szintén vezesse át a szállítási terjedelemhez tartozó ferriten, és csatlakoztassa a AC1 Loads/SunnyBoys PE csatlakozókapocsra A védővezető csatlakoztatása).
