Az automatikus indítási funkció nélküli generátorok jeladójának csatlakoztatása
Szakember
Az automatikus indítási funkció nélküli generátorok nem rendelkeznek elektromos indítóberendezéssel. Ha automatikus indítási funkció nélküli generátort telepít, akkor csatlakoztathat egy jeladót (pl. jelzőlámpa) a Sunny Island inverter többfunkciós reléjére. A Sunny Island ezzel jelzi, hogy a generátort manuálisan mikor indítsa és állítsa le.
Jeladó vagy generátorvezérlés egy clusterben
A slave-ek a generátort kevésbé megbízhatóan vezérlik, mint a masterek.
- A generátorvezérlést lehetőleg a masterre csatlakoztassa.
- Multicluster rendszerben a jeladót mindig csatlakoztassa a Main Cluster masterére.

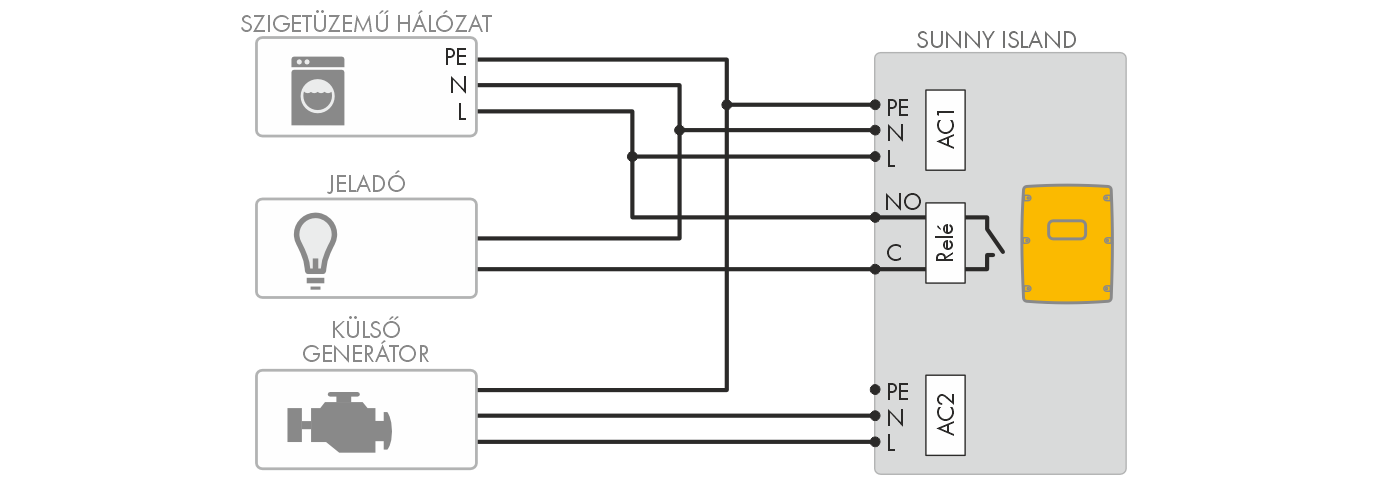

Jeladó csatlakoztatása a generátorkérés jelzéséhez (példa)
Feltételek:
A multifunkciós relé műszaki követelményeinek teljesülniük kell ( > Műszaki adatok).
A kábelre vonatkozó követelmények:
Vezetőtípus: rézhuzal
Vezető keresztmetszete: 0,2 mm²-től 2,5 mm²-ig
Eljárás:
- Az alábbi csatlakoztatások végrehajtásakor helyezzen be mindig egy szilikontömlőt ( > 1. és 2. relé csatlakoztatása).
- Mivel a Sunny Island gyári beállítása az Relay1 (1. relé) többfunkciós relét a generátorkéréshez előírja, csatlakoztassa a Sunny Island inverteren a vezérlőkábelt az 1. relé többfunkciós relére. Ehhez használja a C és NO csatlakozót.
- Ha az Relay1 (1. relé) többfunkciós relé a generátorkéréshez nem áll rendelkezésre, csatlakoztassa a Sunny Island inverteren a vezérlőkábelt a Relay2 (2. relé) többfunkciós relére. Ehhez használja a C és NO csatlakozót.
- Ha több, mint egy Sunny Island inverternél a masteren Relay1 és Relay2 többfunkciós relék a generátorkéréshez nem állnak rendelkezésre, csatlakoztassa a vezérlőkábelt az 1. vagy a 2. slave szabad többfunkciós reléjére. Ehhez használja a C és NO csatlakozót.
- Az Automatikus generátorkérés konfigurációt adja meg a beállítások táblázatában ( > A többfunkciós relé funkcióinak beállítása).
FIGYELMEZTETÉS
Életveszély áramütés miatt hibás szigetelés esetén
Hibás szigetelés esetén feszültségmentesnek hitt alkatrészek vagy kábelek feszültség alatt állhatnak. A feszültség alatt álló részek vagy kábelek megérintése áramütés okozta súlyos sérüléshez vagy halálhoz vezethet.
