Vista general del área de conexión

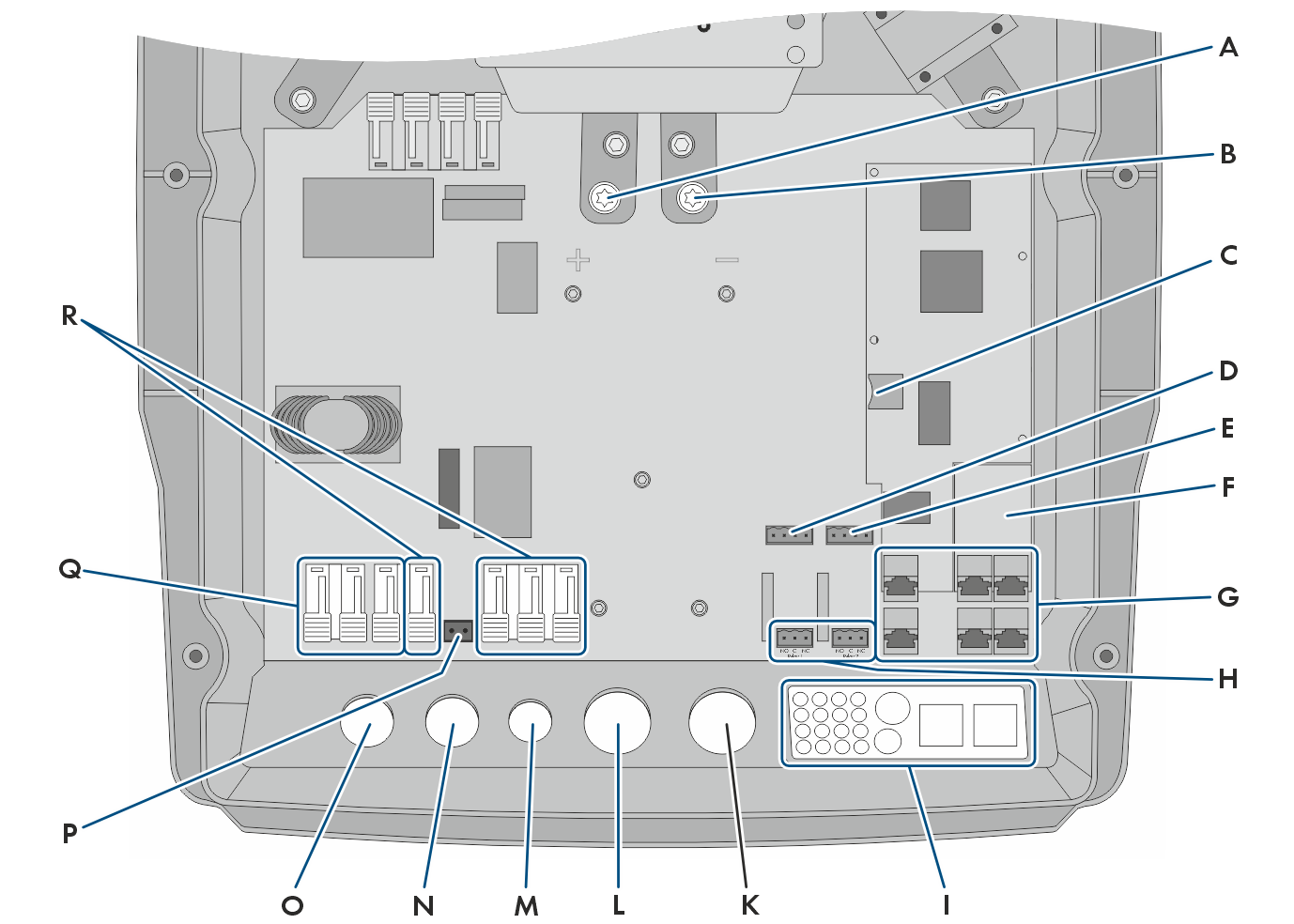

Área de conexión del inversor Sunny Island
Posición | Denominación | Posición | Denominación | |
|---|---|---|---|---|
A | Conexión DC+ | K | Abertura en la carcasa DC- | |
B | Conexión DC- | L | Abertura en la carcasa DC+ | |
C | Ranura para la tarjeta microSD opcional | M | Abertura en la carcasa ExtVtg | |
D | Conexiones BatTmp y BatCur | N | Abertura en la carcasa AC2 | |
E | Conexiones BatVtgOut y DigIn | O | Abertura en la carcasa AC1 | |
F | Ranura para interfaz de comunicación opcional SI-SYSCAN.BGx1) | P | Conexión ExtVtg | |
G | Conexión de la comunicación | Q | Conexión AC1 | |
H | Conexiones Relay1 y Relay2 | R | Conexión AC2 | |
I | Placa de paso de cables | |||
1) Si pide el inversor con la opción de pedido comunicación para sistema multiclúster, SI‑SYSCAN.BGx viene integrada en cada maestro.
