Conexión de los cables de datos para comunicación multiclúster
Especialista
En un sistema multiclúster, los maestros de cada clúster se comunican entre sí (consulte la documentación de la Multicluster-Box). Si se utiliza una Multicluster-Box, la interfaz de comunicación SI-SYSCAN.BGx debe instalarse en cada maestro. Si pide el Sunny Island con la opción de pedido "Comunicación para sistema multiclúster", SI‑SYSCAN.BGx viene integrada en cada maestro.

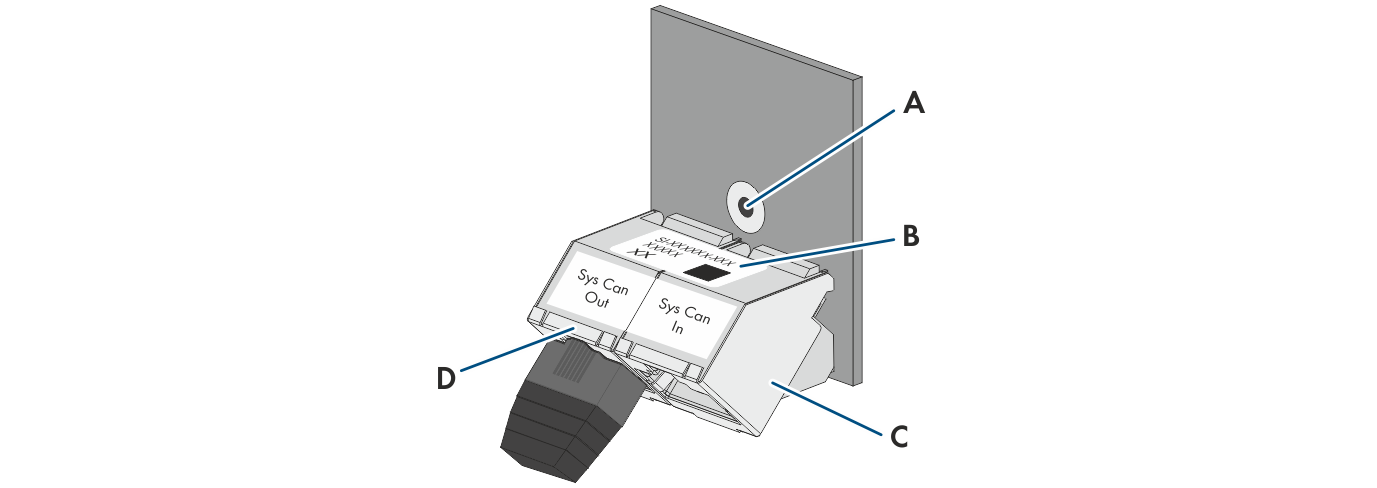

Estructura de SI‑SYSCAN.BGx
Posición | Denominación |
|---|---|
A | Agujero de fijación |
B | Placa de características |
C | Hembrilla SysCanIn |
D | Conector hembra SysCanOut |
Requisitos del cableado:
Clasificación: CAT5e
Longitud máxima del cable: 30 m
Procedimiento:
- Debe asegurarse de que la interfaz de comunicación SI‑SYSCAN.BGx esté montada, (consulte la documentación de SI‑SYSCAN‑NR).
- En el maestro del clúster principal, retire el terminador de la hembrilla SysCanOut e insértelo en la hembrilla SysCanIn.
- En el maestro del clúster principal, inserte el cable de datos amarillo en la hembrilla SysCanOut ( > Conexión de los cables de datos).
- En el maestro del clúster de extensión 1, inserte el otro extremo del cable de datos amarillo en la hembrilla SysCanIn.
- Conecte entre sí los otros clústeres de extensión según lo descrito en los pasos 3 y 4. Retire para ello los terminadores.
- En la hembrilla SysCanOut sin utilizar deje el terminador insertado. De esta manera, el bus de comunicación estará terminado.
