Conexión de cables de energía eléctrica de CC
Especialista
Material adicional necesario (no incluido en el contenido de la entrega):
Etanol
Dos terminales de cable M8, 20 mm hasta 25 mm de ancho
Destornillador (TX40)
Requisitos del cableado:
Sección del conductor: de 50 mm² a 95 mm²
Diámetro de cable: 14 mm hasta 25 mm
Deben utilizarse únicamente cables de cobre.
Los cables de CC deben estar dimensionados para la tensión y la corriente máximas de la batería (consulte la documentación del fabricante de la batería).
ADVERTENCIA
Peligro de muerte por batería de iones de litio no compatible
Una batería de iones de litio no compatible puede provocar un incendio o una explosión. Con baterías de iones de litio no compatibles no está garantizada la protección ni la seguridad intrínseca de la batería de la gestión avanzada de baterías.
- Asegúrese de que las baterías de iones de litio estén autorizadas para su uso en el Sunny Island (consulte la información técnica "List of Approved Batteries" en www.SMA-Solar.com).
- Si no se pueden usar baterías de iones de litio autorizadas para el inversor, utilice baterías de plomo.
- Asegúrese de que la batería cumpla con las normativas y directivas aplicables y de que sea de funcionamiento intrínsecamente seguro.
Procedimiento:
- Compruebe que el interruptor-seccionador del fusible de la batería esté abierto y asegurado contra cualquier reconexión.
- Afloje todos los tornillos de la tapa de la carcasa del Sunny Island con una llave Allen (ancho 5) y retire la tapa. Guarde en un lugar seguro los tornillos y las arandelas de cierre.

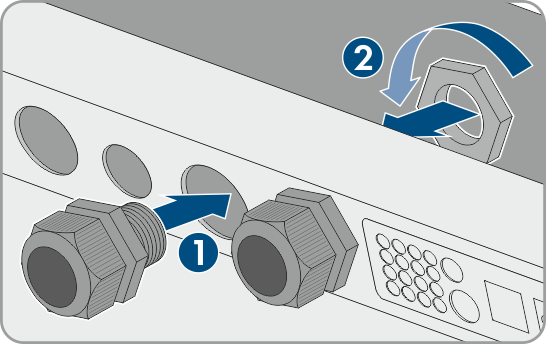

- Fije los 2 racores atornillados para cables con una llave dinamométrica para cables M32 (suministrados) con contratuercas a las aberturas en la carcasa de DC+ y DC- (par de apriete: 12 Nm).
- Limpie las superficies de contacto de las conexiones DC+ y DC- con un paño limpio y etanol, y no vuelva a tocarlas después de limpiarlas.
- Para conectar los cables de CC, utilice los terminales de cable especificados.
- Tenga en cuenta la polaridad correcta al conectar los cables de CC.
- Conecte los cables de CC tal y como se describe a continuación.
- Utilice una llave dinamométrica para apretar los tornillos.
- Al conectar tres inversores Sunny Island (Sunny Island Cluster), asegúrese de que los cables de CC entre la batería y los respectivos inversores Sunny Island tengan la misma longitud de cable.
- Pele el cable de DC+ y coloque el terminal de cable.
- Instale el cable de DC+ por el lado marcado con + en la cubierta de protección.

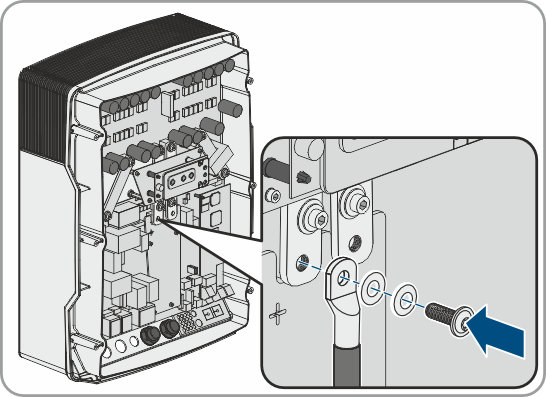

- Atornille el cable DC+ con tornillo de cabeza plana M8x20 y un destornillador (TX40) a la conexión DC+ (par de apriete: 12 Nm). Mantenga este orden de montaje: cabeza de tornillo | arandela elástica | arandela ancha | terminal de cable | conexión de CC.

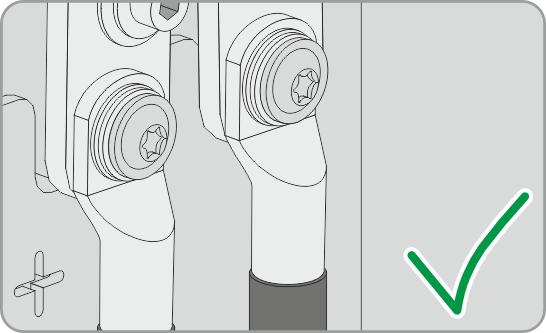

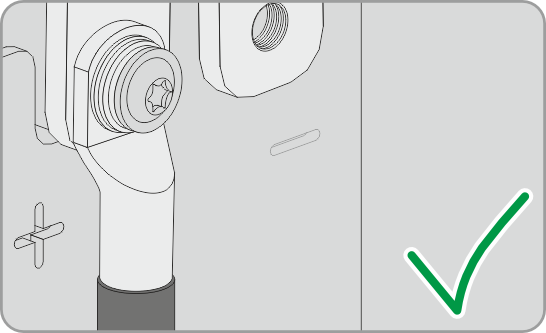

- Asegúrese de que la superficie de contacto de la arandela ancha está completamente apoyada en el terminal de cable.
- Pele el cable de DC- y coloque el terminal de cable.

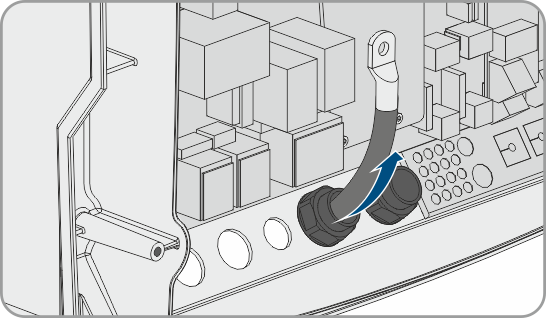

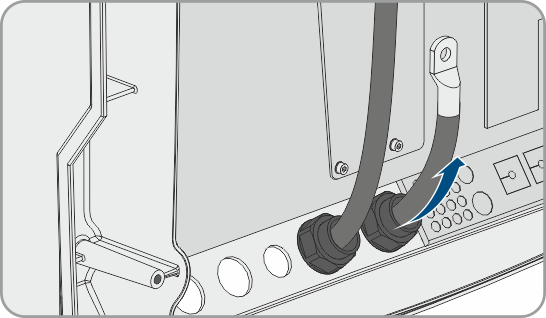

- Introduzca el cable de DC- en el Sunny Island a través del racor atornillado para cables de DC-.
- Instale el cable de DC- por el lado marcado con - en la cubierta de protección.

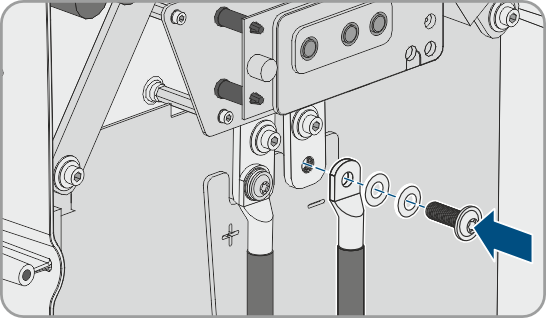

- Atornille el cable DC- con tornillo de cabeza plana M8x20 y un destornillador (TX40) a la conexión DC- (par de apriete: 12 Nm). Mantenga este orden de montaje: cabeza de tornillo | arandela elástica | arandela ancha | terminal de cable | conexión de CC.
- Asegúrese de que la superficie de contacto de la arandela ancha se halla completamente apoyada en el terminal de cable.
- Asegúrese de que la boquilla de paso esté correctamente asentada en el racor atornillado para cables.
- Enrosque las tuercas de unión de los racores atornillados para cables (par de apriete: 4,5 Nm).
PRECAUCIÓN
Daño del inversor de batería por corrientes demasiado altas por una conexión errónea de los cables de CC
Si los cables de CC están invertidos o mal conectados, después de conectar el interruptor-seccionador fluyen corrientes elevadas peligrosas. Estas corrientes pueden dañar el inversor de batería.
