Montaje del Sunny Island
Especialista
ATENCIÓN
Peligro de lesiones por el peso del producto
Existe peligro de lesiones al levantar el producto de forma inadecuada y en caso de caerse durante el transporte o el montaje.
- Transporte y eleve el producto con cuidado. Tenga en cuenta el peso del producto.
- Utilice equipamientos de protección personal adecuado cuando realice trabajos en el producto.
Montaje de Sunny Island con comunicación multiclúster
Si se pide un sistema con comunicación multiclúster, los módulos de datos de multiclúster se instalan de fábrica en el maestro. Los maestros vienen debidamente identificados en el embalaje.
- En los sistemas multiclúster, monte los Sunny Island con los módulos de datos de multiclúster integrados en los lugares de montaje planeados para los maestros.
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
Al menos dos tornillos adecuados para la superficie.
Al menos dos arandelas adecuadas para los tornillos.
Al menos dos tacos adecuados para la superficie y los tornillos.
Si desea proteger el inversor contra el robo, dos tornillos de seguridad que solamente se pueden soltar con una herramienta especial.
Procedimiento:
- Asegúrese de que no haya cables empotrados en la pared que pueda dañar al taladrar.
- Use el soporte mural para marcar la posición de los agujeros que hay que perforar. Utilice por lo menos un orificio en el lado derecho y otro en el lado izquierdo del soporte mural.
- Taladre los agujeros y coloque los tacos.
- Coloque el soporte mural en horizontal y fíjelo con los tornillos y las arandelas.
- Si desea proteger el Sunny Island contra robos, marque los agujeros para la protección antirrobo. Para ello, utilice al menos uno de los agujeros de la derecha y uno de los de la izquierda.

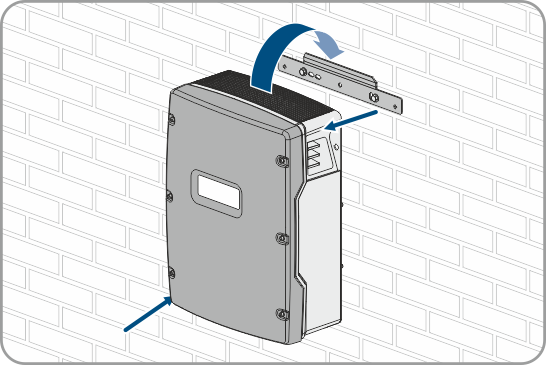

- Cuelgue el SI4.4M-13 en el soporte mural. Utilice, para ello, los asideros laterales. Transporte el Sunny Island en posición horizontal.

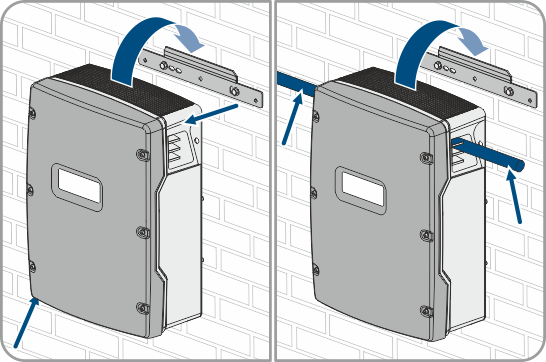

- Cuelgue el SI6.0H-13 y el SI8.0H-13 en el soporte mural. Utilice para ello los asideros laterales o una vara de acero (diámetro: máximo 30 mm). Transporte el Sunny Island en posición horizontal.

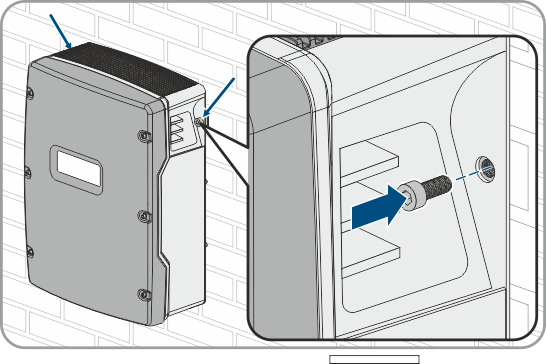

- Fije el Sunny Island en el soporte mural por ambos lados con los tornillos M6x10 y una llave Allen (ancho 5) (par de apriete: 4 Nm a 5,7 Nm). De este modo, el Sunny Island queda asegurado contra el desplazamiento vertical.
- Tape los asideros con las rejillas de ventilación. Para ello, inserte en el asidero izquierdo la rejilla de ventilación con la identificación izquierda/left y en el asidero derecho la rejilla de ventilación con la identificación derecha/right.

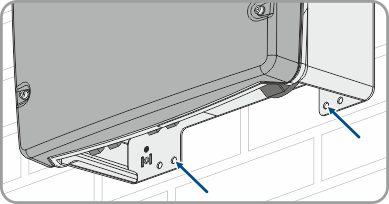

- Para proteger el Sunny Island contra robos, atorníllelo a la pared por la parte inferior con dos tornillos de seguridad.
- Asegúrese de que el Sunny Island esté bien fijo.
ATENCIÓN
Peligro de lesión por cables dañados
En la pared puede haber cables eléctricos u otras tuberías de suministro (por ejemplo, de gas o de agua).
