Gehäusedeckel entfernen

Fachkraft

  1. Sicherstellen, dass der AC-Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten gesichert ist.
  2. Sicherstellen, dass der DC-Lasttrennschalter des Wechselrichters auf der Position O steht.
  3. Wenn in Ihrem Land eine Absicherung des DC-Lasttrennschalters gegen Wiedereinschalten gefordert ist, die Seitenabdeckungen entfernen. Dazu die Seitenabdeckungen leicht nach oben schieben, so dass sie sich aus den Haken an der Montagehalterung und dem Wechselrichter lösen.
    4. 13793066892

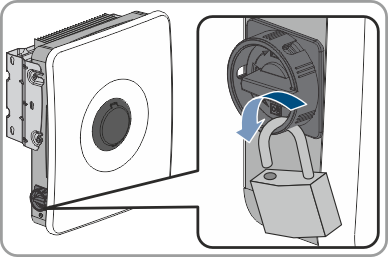

  4. Wenn in Ihrem Land eine Absicherung des DC-Lasttrennschalters gegen Wiedereinschalten gefordert ist, den DC-Lasttrennschalter mit einem Vorhängeschloss gegen Wiedereinschalten sichern.
  5. Die Batterie ausschalten oder den Lasttrennschalter der Batterie ausschalten (siehe Dokumentation des Batterieherstellers).
  6. Falls der Wechselrichter nass ist, sicherstellen, dass die Bereiche um alle Öffnungen trocken sind und beim Öffnen kein Wasser ins Innere des Wechselrichters eindringen kann.
  7. Sicherstellen, dass die Batterie ausgeschaltet ist.
  8. Warten, bis die LEDs erloschen sind.
  9. 5 Minuten warten bis die Kondensatoren im Inneren des Wechselrichters entladen sind.
    10. 13795020812

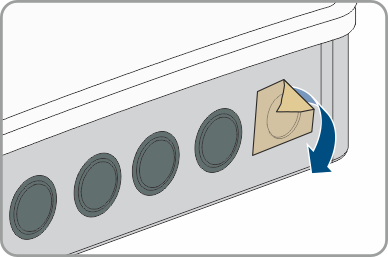

  10. Falls der Gehäusedeckel erstmalig geöffnet wird: Das Klebeband von der 1. Gehäuseöffnung rechts entfernen.
    11. 13795021196

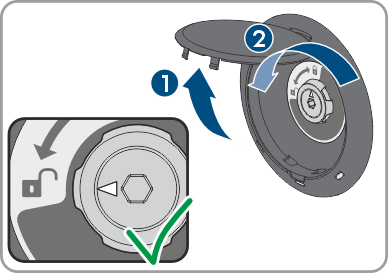

  11. Die Abdeckung der Gehäusesicherung öffnen und die Schraube in der Mitte mit einem Innensechskantschlüssel (1/4") lösen, bis ein Klicken zu hören ist. Dabei die auf der Bedruckung dargestellte Drehrichtung beachten.
    12. 13795021580
  12. Den Gehäusedeckel abnehmen und beiseite legen.
  13. Den Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten.
