Leistungskabel für Backup-Betrieb anschließen
Fachkraft
Falls im System mehrere Wechselrichter vorhanden sind, aber nur an einen davon Backup-Verbraucher angeschlossen werden, sollte der Anschluss der Backup-Verbraucher an dem Wechselrichter, der als System Manager konfiguriert wird, vorgenommen werden.
Voraussetzungen:
Die Leistungskabel für den Backup-Betrieb müssen konfektioniert sein.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
Bei Notstrombetrieb: 1 handelsübliche Steckdose
Bei Ersatzstrombetrieb: SMA Backup 3P Kit oder SMA Backup 1P
Vorgehen:
- Den Wechselrichter spannungsfrei schalten ( > Wechselrichter auf Spannungsfreiheit prüfen).
- Den Blindstopfen aus der Kabelverschraubung entfernen.
- Die Überwurfmutter von der Kabelverschraubung an der Rückseite des Wechselrichters abdrehen und über das Kabel führen.
- Das Kabel durch die Kabelverschraubung in das Innere des Wechselrichters führen.
- Das Kabel 100 mm abmanteln.
- Die Leiter jeweils 10 mm bis 12 mm abisolieren.

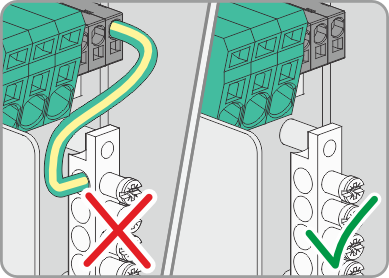

- PE so kurz wie möglich an die Sammelschiene anschließen, ohne dass der Leiter unter Spannung steht. Dazu den Leiter bis zum Anschlag in die Sammelschiene führen und die Schraube festziehen (PZ2, Drehmoment mindestens 2,5 Nm).

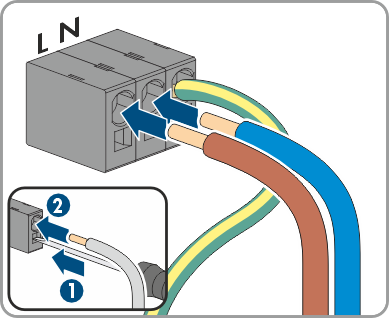

- N und L gemäß der Beschriftung an die Klemmleiste SPS anschließen. Dazu die Klemme mit einem Schlitz-Schraubendreher (3,5 mm) entriegeln.
- Für Notstrombetrieb: Sicherstellen, dass die Kabelbrücke zwischen N und der Sammelschiene montiert ist.
- Für Ersatzstrombetrieb: Wenn vorhanden, Schutzleiterverbindung zwischen N und der Sammelschiene Schutzleiteranschluss entfernen. Dazu die Klemme mit einem Schlitz-Schraubendreher (3,5 mm) entriegeln.
- Durch leichtes Ziehen sicherstellen, dass alle Leiter fest in den Klemmen stecken.
- Die Überwurfmutter der Kabelverschraubung handfest anziehen.
