Maße für Montage des Wechselrichters

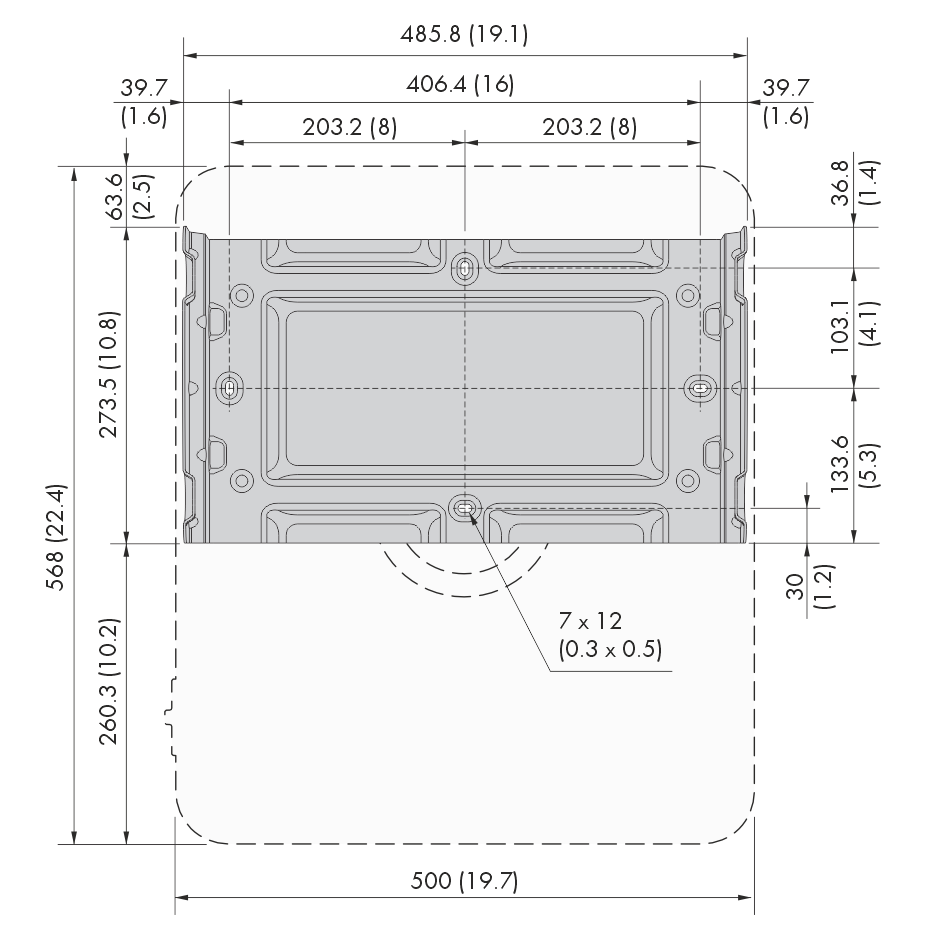

Position der Befestigungspunkte (Maßangaben in mm (in))
Sehen Sie dazu auch:
Wechselrichter montieren
Zulässige und unzulässige Montagepositionen für den Wechselrichter
Empfohlene Abstände für die Montage des Wechselrichters
