Maten voor montage van de omvormer

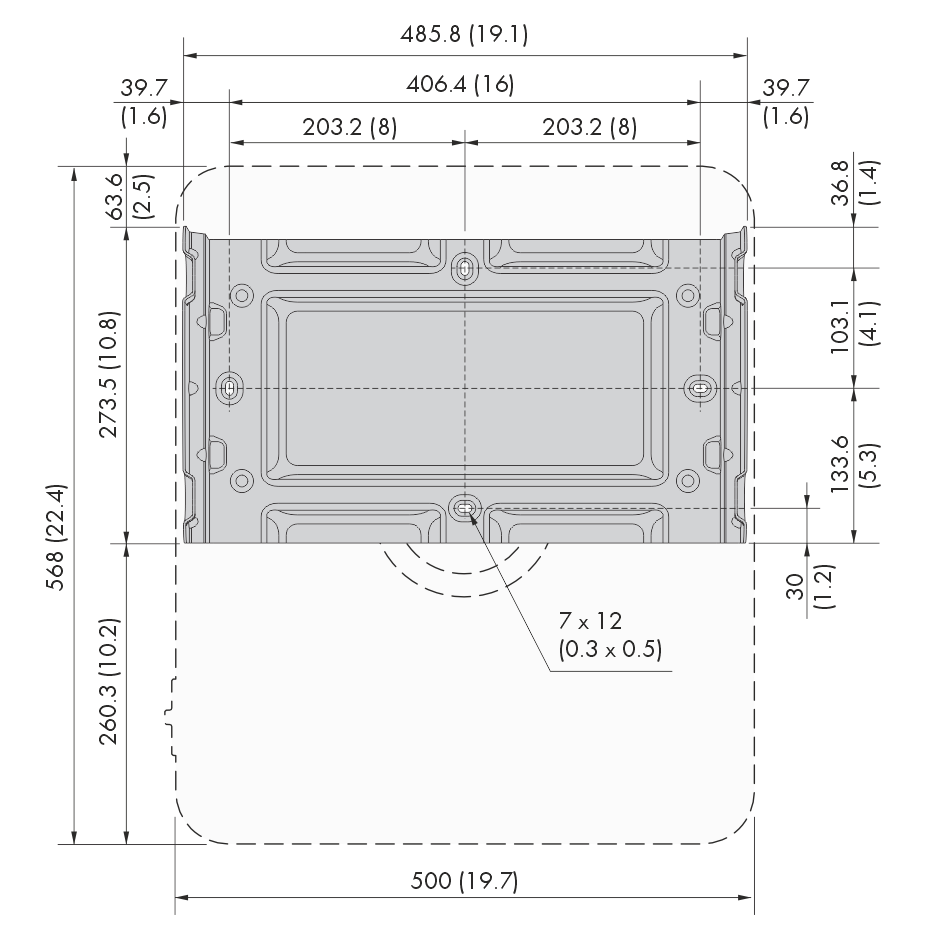

Positie van de bevestigingspunten (afmetingen in mm (in))
Zie hiervoor ook:
Omvormer monteren
Toegestane en niet toegestane montageposities voor de omvormer
Aanbevolen afstanden voor de montage van de omvormer
