Requisiti per il montaggio dell’inverter

Requisiti del luogo di montaggio:

AVVERTENZA

Pericolo di morte per incendio o esplosione

Pur essendo progettati accuratamente, tutti gli apparecchi elettrici possono incendiarsi.

  1. Non montare l’inverter in luoghi in cui sono presenti sostanze facilmente infiammabili o gas combustibili.
  2. Non montare l’inverter in luoghi soggetti a pericolo di esplosione.

AVVERTENZA

Pericolo di ustioni per contatto con superfici bollenti

La superficie dell’inverter può diventare molto calda. Il contatto con queste superfici può causare ustioni.

  1. Montare l’inverter in modo da escludere ogni possibile contatto involontario.
  2. Non toccare le superfici incandescenti.
  3. In caso di interventi sull’inverter, attendere 10 minuti finché la superficie non si sia sufficientemente raffreddata.
  4. Rispettare le avvertenze di sicurezza sull’inverter.
  • Per un funzionamento ottimale, la temperatura ambiente deve essere compresa tra -40 °C e 65 °C.
  • Il luogo di montaggio non deve essere esposto a irraggiamento solare diretto. L’irraggiamento solare diretto può riscaldare eccessivamente l’inverter. In casi come questo l’inverter riduce la propria potenza.
  • È necessario il rispetto delle condizioni ambientali ( > Dati tecnici).
  • Il luogo di montaggio deve essere inaccessibile ai bambini.
  • Il luogo di montaggio deve essere adatto al peso e alle dimensioni dell’inverter ( > Dati tecnici).
  • L’inverter deve essere montato sul telaio sotto ai moduli FV sul tetto o su una base solida (ad es. calcestruzzo, muratura). Negli spazi abitativi, accertarsi che la base non sia realizzata in cartongesso o simili. Durante il funzionamento, l’inverter produce rumori che possono risultare fastidiosi.
  • Per il montaggio sulla struttura a telaio, è opportuno installare l’inverter nel centro del modulo fotovoltaico. Ciò garantisce un lungo ciclo di vita dell’inverter.

Dimensioni per il montaggio:

499235980

Posizione dei punti di fissaggio

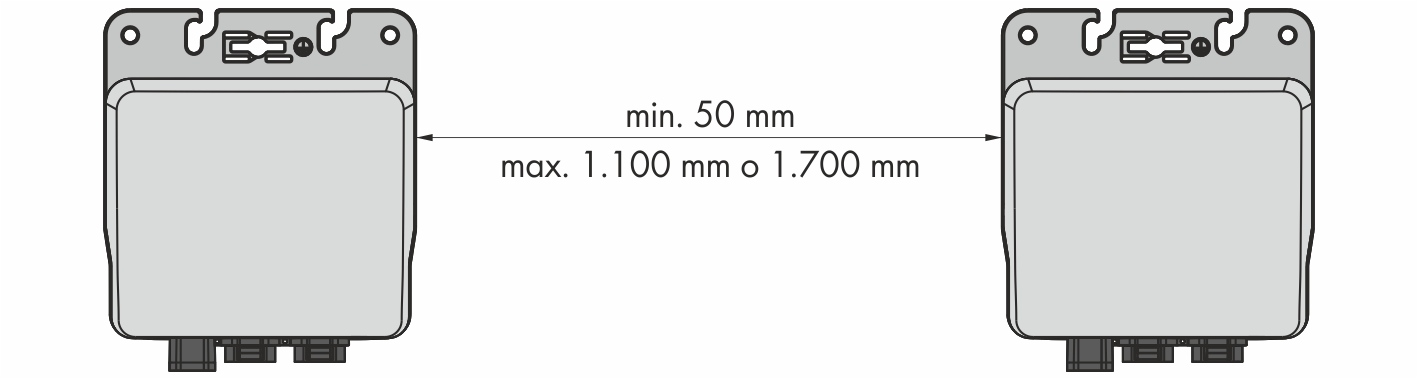

Distanze consigliate:

  • Se si utilizza un cavo CA lungo 1,40 m: minimo 50 mm, massimo 1,10 m
  • Se si utilizza un cavo CA lungo 2,0 m: minimo 50 mm, massimo 1,70 m
  • Per distanze maggiori tra 2 inverter, utilizzare un cavo aggiuntivo e 2 connettori da pannello CA ( > Preparazione del connettore da pannello CA).
  • Rispettare le distanze consigliate rispetto a pareti, altri inverter e oggetti.
499392140

Distanze consigliate

Distanza minima tra inverter e fondo del modulo fotovoltaico:

AVVISO

Danneggiamento del modulo fotovoltaico in caso di mancato rispetto della distanza tra inverter e fondo del modulo fotovoltaico

In caso di montaggio su tetto, la distanza dell’inverter dal lato inferiore del modulo fotovoltaico deve essere pari ad almeno 30 mm. In questo modo si evita che il perno di messa a terra danneggi il modulo fotovoltaico.

499395212

Distanza minima tra l’inverter e il lato inferiore del modulo fotovoltaico

Posizione di montaggio consentita:

PERICOLO

Folgorazione dovuta a penetrazione di umidità

  1. Durante il montaggio accertarsi che il campo di collegamento dell’inverter resti asciutto.
    Se i terminali e il cappuccio di protezione sono inseriti, il campo di collegamento è protetto dall’infiltrazione di acqua. L’inverter soddisfa così il grado di protezione IP65.
  • Per garantirne un funzionamento ottimale e un lungo ciclo di vita, installare ciascun inverter centralmente sotto alla rispettiva presa di collegamento del modulo fotovoltaico.
  • In caso di installazione integrata nell’edificio, non collocare l’inverter direttamente sul retro del modulo fotovoltaico. In questo modo si evita che l’inverter riduca la propria potenza a causa della temperatura ambiente troppo elevata.
