Preparazione del connettore da pannello CA

Il connettore da pannello CA in dotazione può essere impiegato per diversi scopi:

  • Collegamento del cavo CA dal primo inverter a Sunny Multigate: questo collegamento può tuttavia essere realizzato anche tramite una cassetta di derivazione.

  • Uso di 2 connettori da pannello CA per coprire distanze piuttosto lunghe fra 2 inverter. I cavi CA per il collegamento degli inverter forniti da SMA Solar Technology AG hanno una lunghezza limitata ( > Accessori e ricambi).

Panoramica

875595916

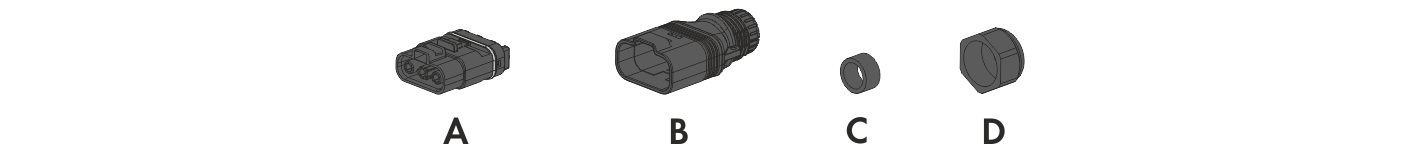

Componenti del connettore da pannello CA

Posizione

Denominazione

A

Corpo isolante

B

Involucro

C

Guarnizione

D

Raccordo

Altro materiale necessario (non compreso nel contenuto della fornitura):

  • 3 puntalini: 2,5 mm²
  • Pinza per cavi: 165 mm
  • Coltello spelafili con lama dritta: 8 mm … 28 mm
  • Pinza spelafili: fino a 10 mm²
  • Pinza crimpatrice per puntalini: fino a 10 mm²
  • Cacciavite dinamometrico: 0,3 Nm … 1,2 Nm
  • Cacciavite a croce Pozidriv – bit, 1,4” o BiTorsion, 1/25 mm
  • Chiave dinamometrica, regolabile con scala, 2 Nm … 20 Nm
  • Chiave Crow-Ring SW25
  • Utensile a innesto a testa quadra, quadro esterno: 3/8”, quadro interno: 9 mm x 12 mm
  • Cacciavite: isolato, taglio 4 mm, spessore lama 0,8 mm

PERICOLO

Pericolo di morte per folgorazione

  1. Non disinserire o inserire il connettore da pannello CA sotto carico.
  2. Preparare il connettore da pannello CA solo in ambiente asciutto.
  3. Tenere conto del range di temperature di funzionamento da -40 °C a +85 °C.

Requisiti dei cavi:

  • Sezione del cavo: 2,5 mm²
  • Resistenti a temperature di almeno +90 °C
  • Diametro esterno della schermatura: 9,6 mm ... 10 mm
  • Numero di cavetti: 46
  • Tipo di conduttore: filo di rame zincato
  • Sezione filo: 0,25 mm²

Lo smontaggio e la nuova preparazione del connettore da pannello CA possono essere eseguiti soltanto entro 72 ore

  1. Complessivamente il connettore da pannello CA può essere smontato max 3 volte e soltanto entro le prime 72 ore dopo il primo montaggio.
  2. Trascorse 72 ore non è più possibile smontare il connettore da pannello CA.
  3. Il cavo deve essere accorciato nuovamente prima di ciascuna operazione di preparazione.
  4. Scollegare e smontare il connettore da pannello CA come descritto nel presente documento ( > Scollegamento di un connettore da pannello CA).

Procedura:

Per preparare e collegare il connettore da pannello CA effettuare le seguenti operazioni nella sequenza prescritta. I paragrafi successivi ne illustrano lo svolgimento preciso.

  • Preparazione dei cavi

  • Montaggio preliminare del connettore da pannello CA

  • Montaggio del corpo isolante

  • Montaggio finale del connettore da pannello CA

Preparazione dei cavi

  1. Accorciare il cavo con una pinza sino alla lunghezza desiderata.
  2. Spelare di 42 mm il cavo con l’apposito coltello. Nel farlo, assicurarsi di non danneggiare i singoli fili.
  3. Accorciare L ed N di 7 mm.
    4. 865158028
  4. Spelare i 3 singoli conduttori per circa 10 mm (tolleranza ±1 mm) con una pinza spelafili. Nel farlo, assicurarsi di non danneggiare i singoli cavetti.
  5. Il cavo è pronto.
  6. Inserire 1 puntalino fino all’arresto su ciascun conduttore spelato.
  7. Crimpare i puntalini con una pinza crimpatrice.
  8. Rispettare una misura di crimpaggio max. pari a 2,4 mm.

Montaggio preliminare del connettore da pannello CA

  1. Far passare il raccordo lungo il cavo con i puntalini. La filettatura del raccordo deve essere rivolta verso il puntalino.
  2. Premere con le dita la guarnizione nell’involucro del connettore, sino all’arresto.
  3. Far passare l’involucro del connettore con la guarnizione lungo il cavo. La filettatura deve essere rivolta verso la filettatura del raccordo.

Montaggio del corpo isolante

  1. Spingere i cavetti con i puntalini lungo le prese premontate nel corpo isolante, sino all’arresto. A tal fine il conduttore esterno deve essere inserito nella presa L, il conduttore neutro nella presa N e il conduttore di protezione nella presa con il simbolo .
  2. I puntalini non sono più visibili.
  3. Serrare le 3 viti nel corpo isolante utilizzando un cacciavite (coppia: 0,8 Nm).
  4. Assicurarsi che i singoli fili siano bene in sede nella presa corretta del corpo isolante.

Montaggio finale del connettore da pannello CA

  1. Spingere l’involucro del connettore sul corpo isolante.
  2. Entrambi i pezzi si innesteranno udibilmente. A tal fine gli arresti sul corpo isolante e sull’involucro del connettore devono coincidere.
  3. Avvitare il raccordo dell’involucro del connettore e serrarlo con una chiave dinamometrica per 2 volte consecutive usando una coppia diversa:

    • Stringere dapprima il raccordo con una coppia di 3,3 Nm. A tale scopo impostare il valore 3,0 Nm nella scala della chiave dinamometrica consigliata da SMA Solar Technology AG.

    • Successivamente stringere il raccordo con una coppia di 4,4 Nm. A tale scopo impostare il valore 4,0 Nm nella scala della chiave dinamometrica consigliata da SMA Solar Technology AG.

    • Consiglio: l’indicazione della coppia da impostare è valida soltanto per la chiave dinamometrica suggerita da SMA Solar Technology AG. Il valore da impostare sulla chiave dinamometrica è inferiore al valore effettivo (per dati più precisi sul calcolo della coppia da impostare, v. su www.stahlwille.com). La chiave dinamometrica è composta dai seguenti elementi: apparecchio di base, utensile a innesto a testa quadra e chiave Crow-Ring.

  4. Assicurarsi che il raccordo dell’involucro del connettore sia ben avvitato
