Collegamento di Sunny Multigate alla rete pubblica

Collegare il cavo CA della rete pubblica alla morsettiera di Sunny Multigate, con la scritta Grid, così come descritto di seguito.

Requisiti dei cavi:

  • Utilizzare solo cavi in rame.
  • Utilizzare solo cavi composti da filo singolo o da cavetti.
  • Resistenti a temperature di almeno +90 °C
  • Sezione del conduttore: 1,5 mm² … 6,0 mm²

Requisito:

  • Sunny Multigate deve essere correttamente montato in un quadro di distribuzione.
  • Se è prescritto l’uso di un interruttore differenziale, è necessario installarne uno di tipo A che scatti con una corrente di guasto pari o superiore a 100 mA (per informazioni sulla scelta dell’interruttore differenziale, v. l’informazione tecnica ““Criteri per la scelta degli interruttori differenziali”” sul sito www.SMA-Solar.com).
  • Se Sunny Multigate viene messo in servizio in Italia, deve essere installata una protezione di interfaccia (SPI) esterna in conformità alla norma CEI0-21.

Categoria di sovratensione

Sunny Multigate può essere utilizzato in reti con categoria d’installazione III o inferiore secondo la normativa IEC 60664-1. Ciò significa che può essere collegato in modo permanente all’origine di una rete in un edificio. In caso di installazioni con lunghi percorsi dei cavi all’aperto sono necessarie misure aggiuntive per la soppressione della sovratensione al fine di passare dalla categoria di sovratensione IV alla categoria III.

Procedura:

  1. PERICOLO

    Pericolo di morte per folgorazione

    1. Assicurarsi che l’interruttore automatico sia disinserito e bloccato contro la riattivazione.
  2. Far passare il cavo CA della rete pubblica attraverso 1 apertura sul fondo del quadro di distribuzione fino al morsetto Grid di Sunny Multigate.
  3. Spelare il cavo CA fino alla lunghezza desiderata.
  4. Spelare di circa 8 mm i 3 conduttori del cavo CA della rete pubblica.

  5. AVVISO

    Danneggiamento di Sunny Multigate dovuto a un conduttore collegato erroneamente

    Lo scambio di PE e L o N può provocare un danneggiamento di Sunny Multigate alla messa in servizio.

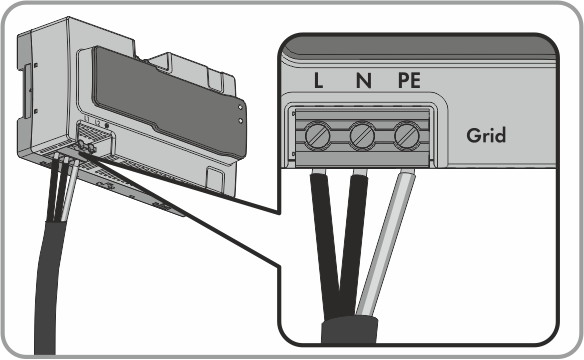

    1. Rispettare obbligatoriamente le diciture sui morsetti di Sunny Multigate.
    2. Collegare tutti i conduttori in conformità alle scritte dei morsetti:

      • Collegare il conduttore di protezione del cavo CA al morsetto PE di Sunny Multigate. Accertarsi che il conduttore sia infilato nel morsetto fino all’arresto.

      • Collegare il conduttore esterno del cavo CA al morsetto L di Sunny Multigate. Accertarsi che il conduttore sia infilato nel morsetto fino all’arresto.

      • Collegare il conduttore neutro del cavo CA al morsetto N di Sunny Multigate. Accertarsi che il conduttore sia infilato nel morsetto fino all’arresto.

  6. Serrare le 3 viti della morsettiera utilizzando un cacciavite a taglio (coppia: 0,6 Nm).
    7. 865474956
  7. Accertare la corretta occupazione di tutti i morsetti.
  8. Assicurarsi che tutti i conduttori siano ben in sede.
  9. Collegare il conduttore di protezione di Sunny Multigate al collegamento equipotenziale del quadro di distribuzione CA.
