Προϋποθέσεις για την εγκατάσταση του μετατροπέα
Απαιτήσεις για το σημείο εγκατάστασης:
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος-θάνατος από πυρκαγιά ή έκρηξη
Παρά την επιμελή κατασκευή, οι ηλεκτρικές συσκευές εγκυμονούν πάντοτε κίνδυνο πυρκαγιάς.
- Μην εγκαθιστάτε τον μετατροπέα σε σημεία, όπου υπάρχουν εύφλεκτα υλικά ή εύφλεκτα αέρια.
- Μην εγκαθιστάτε τον μετατροπέα σε περιοχές όπου υπάρχει κίνδυνος εκρήξεων.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος πρόκλησης εγκαυμάτων από επιφάνεια υψηλής θερμοκρασίας
Στην επιφάνεια του μετατροπέα μπορεί να αναπτυχθούν υψηλές θερμοκρασίες. Η επαφή με την επιφάνεια μπορεί να προκαλέσει εγκαύματα.
- Τοποθετήστε τον μετατροπέα έτσι, ώστε να μην υπάρχει πιθανότητα ακούσιας επαφής.
- Μην ακουμπάτε τη θερμή επιφάνεια.
- Σε εργασίες στον μετατροπέα περιμένετε 10 λεπτά, μέχρι να κρυώσει επαρκώς η επιφάνεια.
- Προσέχετε τις προειδοποιητικές υποδείξεις στον μετατροπέα.
- Προκειμένου να εξασφαλίζεται η βέλτιστη λειτουργία, η θερμοκρασία περιβάλλοντος θα πρέπει να βρίσκεται μεταξύ -40 °C και 65 °C.
- Το σημείο εγκατάστασης δεν πρέπει να εκτίθεται απευθείας στην ηλιακή ακτινοβολία. Η απευθείας έκθεση στην ηλιακή ακτινοβολία μπορεί να προκαλέσει υπερθέρμανση του μετατροπέα. Κατ' αυτόν τον τρόπο, ο μετατροπέας μειώνει την ισχύ του.
- Πρέπει να τηρούνται οι προβλεπόμενες κλιματολογικές συνθήκες ( > Τεχνικά χαρακτηριστικά).
- Στο σημείο εγκατάστασης δεν πρέπει να έχουν πρόσβαση παιδιά.
- Το σημείο εγκατάστασης πρέπει να είναι κατάλληλο για το βάρος και τις διαστάσεις του μετατροπέα ( > Τεχνικά χαρακτηριστικά).
- Ο μετατροπέας πρέπει να τοποθετείται στην κατασκευή πλαισίου κάτω από τις Φ/Β μονάδες στη στέγη ή σε σταθερό υπόβαθρο (π.χ. σκυρόδεμα, τοιχοποιία). Σε χώρους κατοικίας, πρέπει να βεβαιώνεστε ότι το υπόβαθρο δεν αποτελείται από γυψοσανίδα ή παρόμοιο υλικό. Ο μετατροπέας εκπέμπει κατά τη λειτουργία του θορύβους, οι οποίοι μπορεί να είναι ενοχλητικοί.
- Σε περίπτωση εγκατάστασης στην κατασκευή πλαισίου θα πρέπει το σημείο εγκατάστασης να βρίσκεται κατά προτίμηση στη μέση της Φ/Β μονάδας. Έτσι εξασφαλίζεται η μεγάλη διάρκεια ζωής του μετατροπέα.
Διαστάσεις για εγκατάσταση:
Θέση των σημείων στήριξης

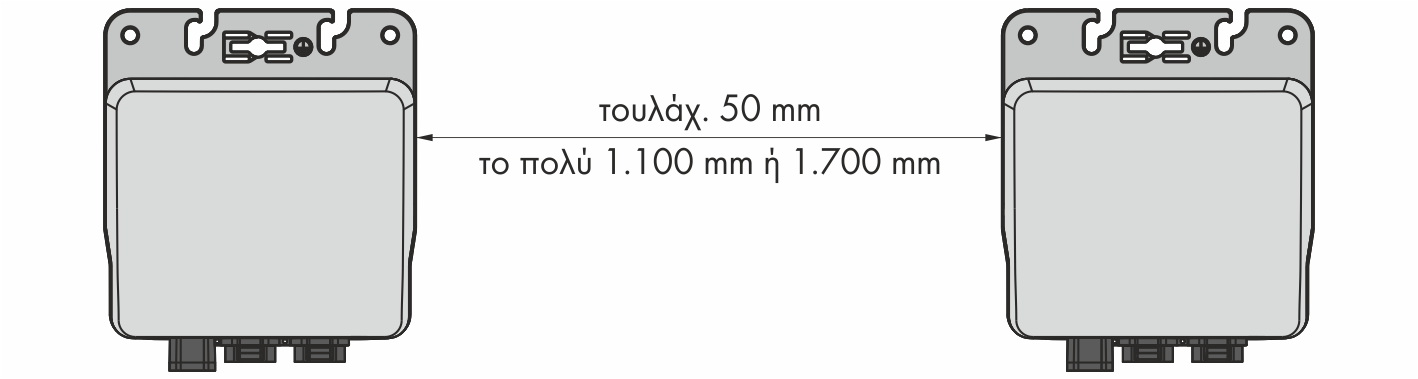

Συνιστώμενες αποστάσεις:
- Σε περίπτωση χρήσης ενός καλωδίου AC με μήκος 1,40 m: ελάχιστη 50 mm έως μέγιστη 1,10 m
- Σε περίπτωση χρήσης ενός καλωδίου AC με μήκος 2,0 m: ελάχιστη 50 mm έως μέγιστη 1,70 m
- Μεγαλύτερες αποστάσεις μεταξύ δύο μετατροπέων μπορείτε να επιτύχετε με ένα πρόσθετο καλώδιο και δύο βύσματα πεδίου AC ( > Συναρμολόγηση βύσματος πεδίου AC).
- Πρέπει να τηρούνται οι συνιστώμενες αποστάσεις από άλλους μετατροπείς ή άλλα αντικείμενα.
Συνιστώμενες αποστάσεις:
Ελάχιστη απόσταση μεταξύ μετατροπέα και κάτω πλευράς της Φ/Β μονάδας:
ΣΗΜΑΝΤΙΚΟ
Πρόκληση ζημιών στη Φ/Β μονάδα εξαιτίας μικρής απόστασης μεταξύ μετατροπέα και κάτω πλευράς της Φ/Β μονάδας
Σε περίπτωση τοποθέτησης στη στέγη πρέπει η απόσταση του μετατροπέα από την κάτω πλευρά της Φ/Β μονάδας πρέπει να ανέρχεται σε τουλάχιστον 30 mm. Έτσι αποφεύγετε να προκαλέσει ζημιά ο πείρος γείωσης στη Φ/Β μονάδα.
Ελάχιστη απόσταση του μετατροπέα από την κάτω πλευρά της Φ/Β μονάδας
Επιτρεπτή θέση εγκατάστασης:
ΚΙΝΔΥΝΟΣ
Ηλεκτροπληξία από εισχώρηση υγρασίας
- Κατά την εγκατάσταση φροντίζετε να παραμένει στεγνή η περιοχή σύνδεσης του μετατροπέα.
Εάν τα βύσματα σύνδεσης και το προστατευτικό κάλυμμα είναι τοποθετημένα, η περιοχή σύνδεσης προστατεύεται από την εισχώρηση νερού. Με τον τρόπο αυτό, ο μετατροπέας αντιστοιχεί στον βαθμό προστασίας IP65.
- Για να εξασφαλίσετε τη βέλτιστη λειτουργία και μεγάλη διάρκεια ζωής του μετατροπέα, εγκαθιστάτε κάθε μετατροπέα στη μέση, κάτω από το εκάστοτε κουτί σύνδεσης της Φ/Β μονάδας.
- Σε εγκαταστάσεις ενσωματωμένες στο κτίριο, μην τοποθετείτε τον μετατροπέα κατευθείαν στην πίσω πλευρά της Φ/Β μονάδας. Με τον τρόπο αυτό αποφεύγετε να περιορίζει ο μετατροπέας την ισχύ του λόγω υπερβολικής θερμοκρασίας περιβάλλοντος.
