Collegamento del cavo CA a Sunny Multigate

L’estremità libera del cavo CA che proviene dal connettore da pannello CA o dalla cassetta di derivazione deve essere collegata alla morsettiera di Sunny Multigate. La morsettiera prevista a tale scopo è contrassegnata dalla scritta Inverter.

Requisito:

  • Sunny Multigate deve essere correttamente montato in un quadro di distribuzione.

Requisiti dei cavi per l’uso di un connettore da pannello CA:

Requisiti dei cavi per l’uso di una cassetta di derivazione:

  • Sezione del cavo: 2,5 mm²
  • Resistenti a temperature di almeno +90 °C
  • Diametro esterno della schermatura: 9,6 mm ... 10 mm
  • Numero di cavetti: 46
  • Tipo di conduttore: filo di rame zincato
  • Sezione filo: 0,25 mm²

Installazione di più Sunny Multigate

Per l’installazione di più Sunny Multigate all’interno di uno stesso impianto fotovoltaico è necessario utilizzare 1 cavo a 3 fili con conduttore di protezione per ciascun Sunny Multigate, al fine di garantire una comunicazione priva di disturbi tra Sunny Multigate e inverter.

Procedura:

  1. PERICOLO

    Pericolo di morte per folgorazione

    1. Assicurarsi che l’interruttore automatico sia disinserito e bloccato contro la riattivazione.
    2. Assicurarsi che i moduli fotovoltaici siano coperti.
  2. Se si utilizza una cassetta di derivazione, confezionare il cavo CA e collegarlo alla cassetta di derivazione nel rispetto delle indicazioni del produttore.
  3. Portare il cavo CA dal connettore da pannello CA o dalla cassetta di derivazione al morsetto Inverter di Sunny Multigate.
  4. Spelare il cavo CA fino alla lunghezza desiderata.
  5. Spelare di circa 8 mm i 3 conduttori del cavo CA.

  6. AVVISO

    Danneggiamento di Sunny Multigate dovuto a un conduttore collegato erroneamente

    Lo scambio di PE e L o N può provocare un danneggiamento di Sunny Multigate alla messa in servizio.

    1. Rispettare obbligatoriamente le diciture sui morsetti di Sunny Multigate.

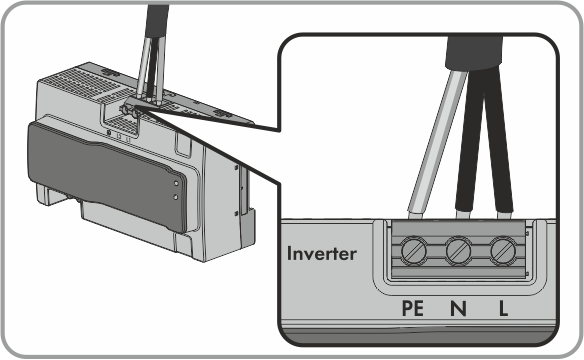

    2. Collegare tutti i conduttori in conformità alle scritte dei morsetti:

      • Collegare il conduttore di protezione del cavo CA al morsetto PE di Sunny Multigate. Accertarsi che il conduttore sia infilato nel morsetto fino all’arresto.

      • Collegare il conduttore esterno del cavo CA al morsetto L di Sunny Multigate. Accertarsi che il conduttore sia infilato nel morsetto fino all’arresto.

      • Collegare il conduttore neutro del cavo CA al morsetto N di Sunny Multigate. Accertarsi che il conduttore sia infilato nel morsetto fino all’arresto.

  7. Serrare le 3 viti della morsettiera utilizzando un cacciavite a taglio (coppia: 0,6 Nm).
    8. 875825164
  8. Accertare la corretta occupazione di tutti i morsetti.
  9. Assicurarsi che tutti i conduttori siano ben in sede.
