Voorwaarden voor de montage van de omvormer

Eisen aan de montagelocatie:

WAARSCHUWING

Levensgevaar door vuur of explosie

Ondanks een zorgvuldige constructie kan er bij elektrische apparaten brand ontstaan.

  1. Monteer de omvormer niet op plekken waar zich licht ontvlambare stoffen of brandbare gassen bevinden.
  2. Monteer de omvormer niet in explosiegevaarlijke omgevingen.

WAARSCHUWING

Verbrandingsgevaar door heet oppervlak

Het oppervlak van de omvormer kan zeer heet worden. Het aanraken van het oppervlak kan brandwonden veroorzaken.

  1. De omvormer dient zodanig gemonteerd te worden dat hij niet per ongeluk aangeraakt kan worden.
  2. Raak het hete oppervlak niet aan.
  3. Wacht 10 minuten totdat het oppervlak voldoende is afgekoeld, voor u werkzaamheden aan de omvormer verricht.
  4. Neem de waarschuwingen op de omvormer in acht.
  • Om een optimale werking te garanderen moet de omgevingstemperatuur tussen -40 °C en 65 °C liggen.
  • De montagelocatie mag niet aan direct zonlicht zijn blootgesteld. Door blootstelling aan direct zonlicht kan de omvormer te warm worden. Hierdoor wordt het vermogen van de omvormer beperkt.
  • Er moet worden voldaan aan de klimatologische voorwaarden ( > Technische gegevens).
  • De montagelocatie mag niet voor kinderen toegankelijk zijn.
  • De montagelocatie moet geschikt zijn voor het gewicht en de afmetingen van de omvormer ( > Technische gegevens).
  • De omvormer moet aan de frameconstructie onder de PV-panelen op het dak of op een vaste ondergrond (bijv. beton, metselwerk) worden gemonteerd. Let er bij montage in woningen op dat de ondergrond niet uit gipskarton of iets dergelijks bestaat. Wanneer de omvormer in werking is, kan hij geluiden produceren die als storend kunnen worden ervaren.
  • Bij montage aan de frameconstructie moet de montagelocatie zich indien mogelijk in het midden van de PV-paneel bevinden. Hierdoor is een lange levensduur van de omvormer gegarandeerd.

Afmetingen voor montage:

499235980

Positie van de bevestigingspunten

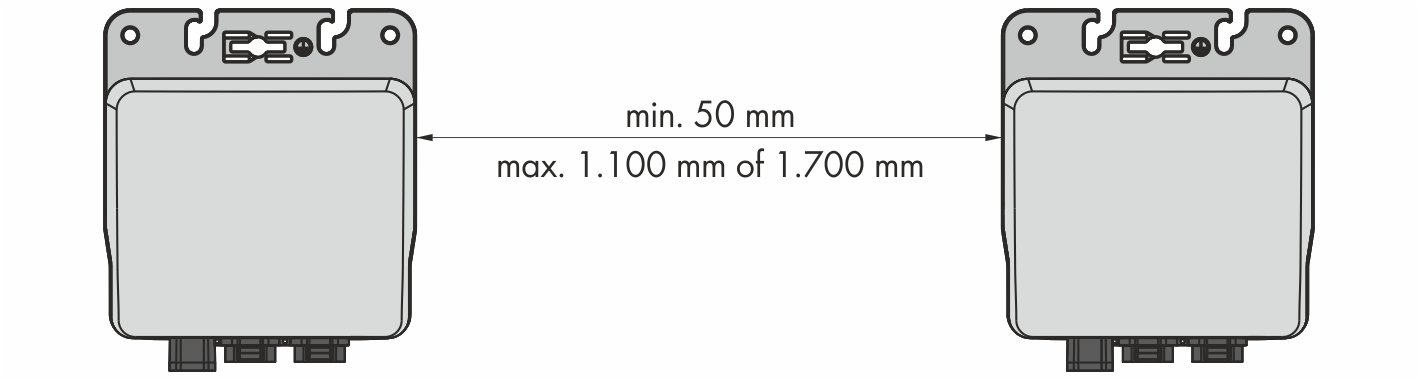

Aanbevolen afstanden:

  • Bij gebruik van een AC-kabel met een lengte van 1,40 m: ten minste 50 mm … maximaal 1,10 m
  • Bij gebruik van een AC-kabel met een lengte van 2,0 m: ten minste 50 mm … maximaal 1,70 m
  • Grotere afstanden tussen twee omvormers kunt u met een extra kabel en twee AC-veldstekkers realiseren ( > AC-veldstekker confectioneren).
  • De aanbevolen afstanden tot andere omvormers of voorwerpen moeten aangehouden worden.
499392140

Aanbevolen afstanden

Minimale afstand tussen omvormer en onderkant van de PV-paneel:

LET OP

Beschadiging van de PV-paneel door onvoldoende afstand tussen omvormer en onderkant van het PV-paneel

Bij montage op het dak moet de afstand tussen de omvormer en de onderkant van het PV-paneel ten minste 30 mm bedragen. Daardoor voorkomt u dat de aardingsbout het PV-paneel beschadigt.

499395212

Minimale afstand tussen de omvormer en de onderkant van het PV-paneel

Toegestane montagepositie:

GEVAAR

Elektrische schok door binnendringend vocht

  1. Let er tijdens de montage op dat het aansluitpaneel van de omvormer droog blijft.
    Wanneer de connectoren en beschermkappen geplaatst zijn, is het aansluitpaneel tegen het binnendringen van water beschermd. Daardoor voldoet de omvormer aan beschermingsgraad IP65.
  • Installeer iedere omvormer in het midden onder de desbetreffende aansluitdoos van het PV-paneel om een optimaal bedrijf en een lange levensduur van de omvormer te waarborgen.
  • Bij installaties die in het gebouw zijn geïntegreerd, mag de omvormer niet direct op de achterkant van het PV-paneel worden geïnstalleerd. Daardoor voorkomt u dat de omvormer zijn vermogen wegens een te hoge omgevingstemperatuur reduceert.
