Requisiti per il montaggio di Sunny Multigate
Requisiti del luogo di montaggio:
AVVERTENZA
Pericolo di morte per incendio o esplosione
Pur essendo progettati accuratamente, tutti gli apparecchi elettrici possono incendiarsi.
- Non montare Sunny Multigate in aree in cui sono presenti sostanze facilmente infiammabili o gas combustibili.
- Non montare Sunny Multigate in aree a rischio di esplosione.
AVVERTENZA
Pericolo di incendio dovuto alla mancanza di un involucro esterno
Sunny Multigate dispone di una protezione antincendio solo se installato all’interno di un quadro di distribuzione. In caso contrario sussiste il pericolo di incendio che può causare danni a persone e materiali.
- Sunny Multigate deve essere installato esclusivamente in un quadro di distribuzione.
AVVISO
Danneggiamento di Sunny Multigate dovuto a penetrazione di polvere e umidità
L’infiltrazione di polvere o umidità può danneggiare Sunny Multigate e pregiudicarne il funzionamento. Sunny Multigate corrisponde a un grado di protezione IP20 e deve sempre essere installato in un quadro di distribuzione. In questo modo Sunny Multigate risulterà protetto da polvere e umidità.
- Sunny Multigate deve essere installato esclusivamente in un quadro di distribuzione.
- Il luogo di montaggio deve essere idoneo per l’installazione di Sunny Multigate all’interno di un quadro di distribuzione.
- Il luogo di montaggio deve essere adatto al peso e alle dimensioni di Sunny Multigate ( > Dati tecnici).
- Il luogo di montaggio deve essere inaccessibile ai bambini.
- Percorso dei cavi CA dell’intero impianto fotovoltaico con Sunny Multigate: max 30 m
Se si installano più Sunny Multigate in un impianto fotovoltaico, è necessario posare separatamente il cavo CA di ciascun Sunny Multigate ai rispettivi inverter, per garantire una comunicazione priva di disturbi tra Sunny Multigate e inverter. - Il montaggio richiede una base solida, ad es. in calcestruzzo o muratura. Negli spazi abitativi, accertarsi che la base non sia realizzata in cartongesso o simili.
- Il luogo di montaggio dovrebbe essere sempre sgombro e facilmente accessibile senza la necessità di attrezzature supplementari (ad es. impalcature o pedane di sollevamento). In caso contrario ciò potrebbe limitare gli eventuali interventi di manutenzione.
- Il luogo di montaggio non deve essere esposto a irraggiamento solare diretto.
- È necessario il rispetto delle condizioni ambientali ( > Dati tecnici).
- La temperatura ambiente deve essere compresa fra -40 °C e 25 °C. Ciò garantisce il funzionamento ottimale di Sunny Multigate.

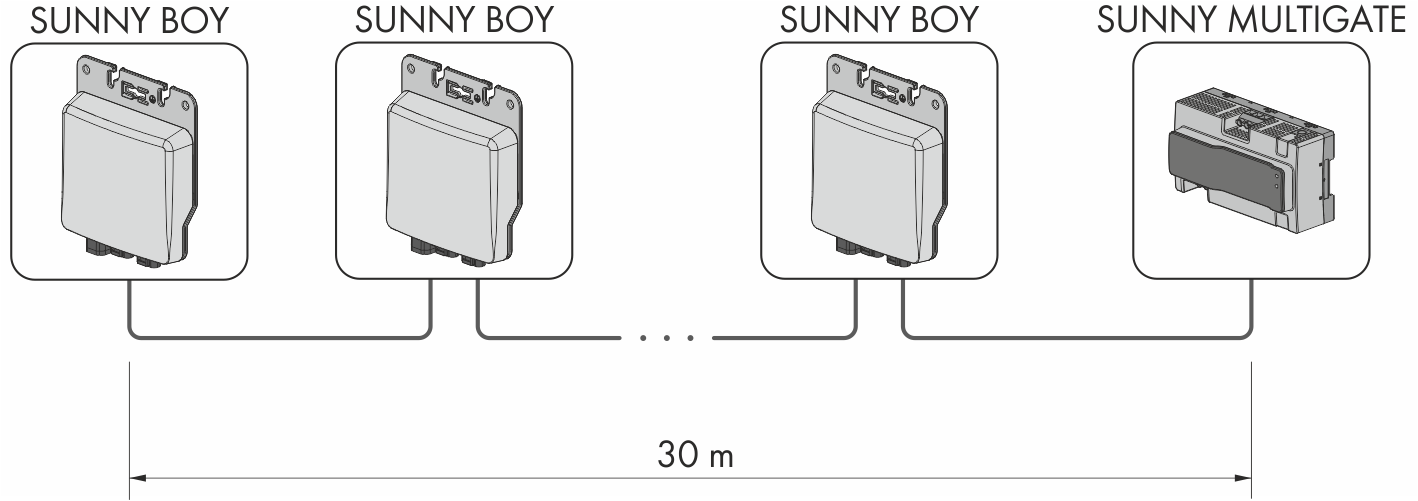

Percorso dei cavi CA max. dell’impianto fotovoltaico (a sinistra: ultimo inverter, a destra: primo inverter con collegamento a Sunny Multigate)
Distanze
- All’interno di un quadro di distribuzione in metallo la distanza minima rispetto a pareti o altri componenti deve essere di almeno 12,7 mm.

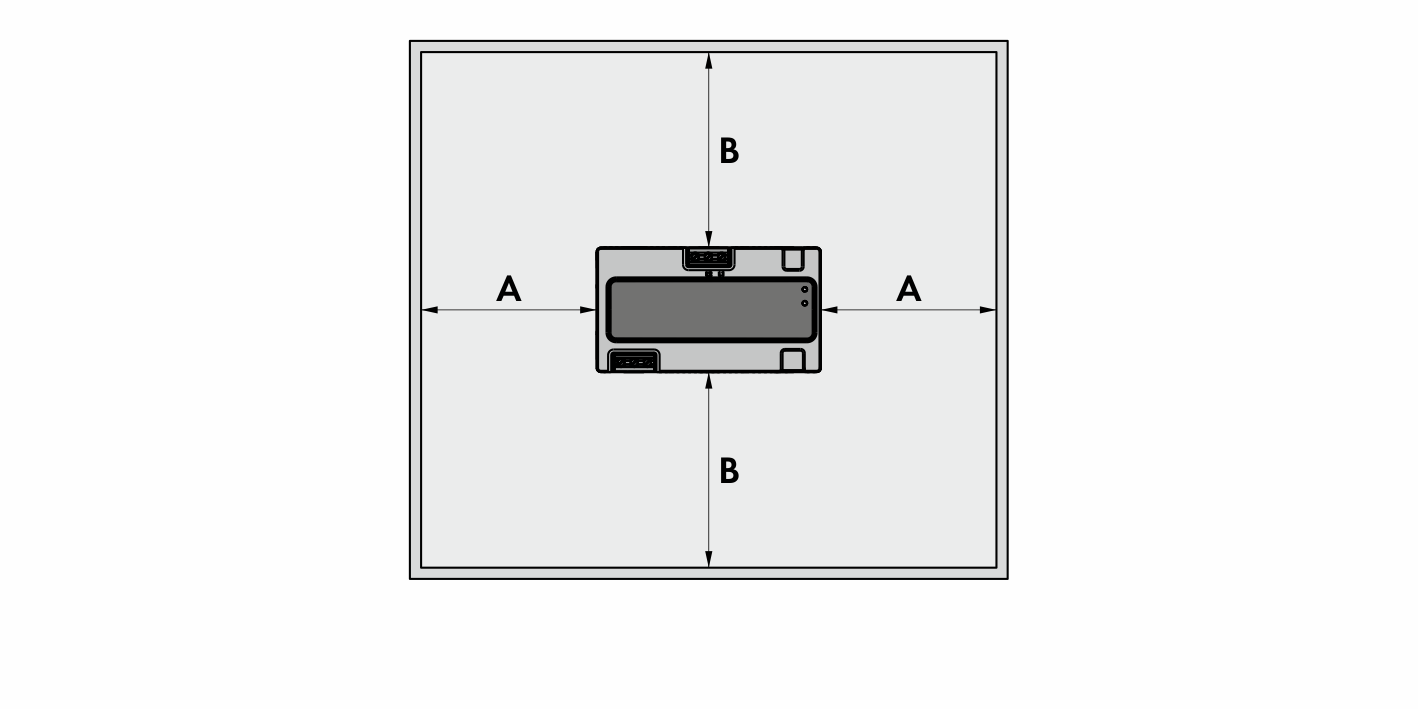

- All’interno di un involucro industriale bisogna rispettare le seguenti distanze al fine di garantire una sufficiente aerazione:
Distanze consigliate
|
Posizione |
Dimensionamento |
|---|---|
|
A |
98 mm |
|
B |
150 mm |
Posizioni di montaggio consentite di Sunny Multigate:
- Sunny Multigate deve essere montato esclusivamente in posizione orizzontale.
Dimensioni per il montaggio di Sunny Multigate con viti:

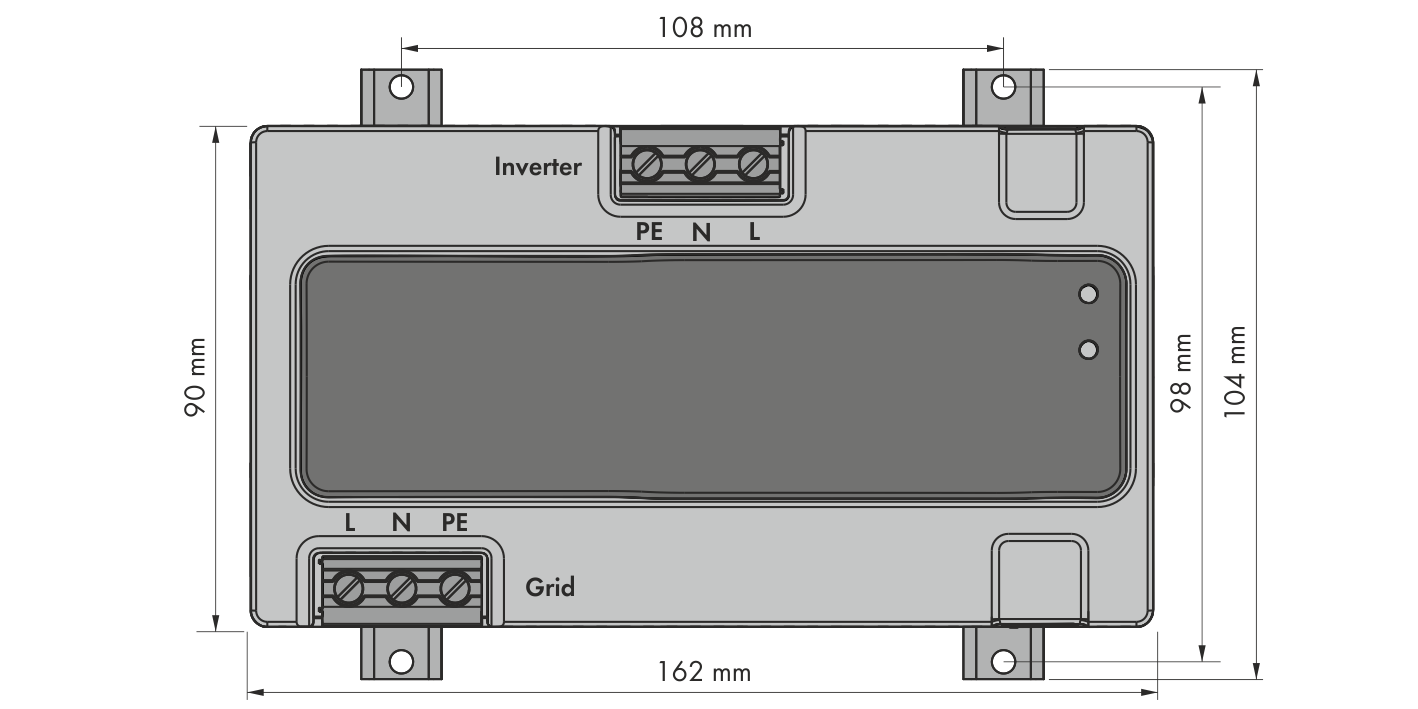

Dimensioni di Sunny Multigate e dei fori per il montaggio con viti
