Pré-requisitos para a montagem do inversor

Requisitos aplicáveis ao local de montagem:

ATENÇÃO

Perigo de morte devido a fogo ou explosão

Apesar de uma construção cuidadosa, os aparelhos eléctricos podem incendiar-se.

  1. Não montar o inversor em zonas onde se encontrem materiais facilmente inflamáveis ou gases combustíveis.
  2. Não montar o inversor em áreas onde exista o perigo de explosão.

ATENÇÃO

Perigo de queimaduras devido a superfície quente

A superfície do inversor pode aquecer muito. Tocar na superfície pode provocar queimaduras.

  1. Montar o inversor de forma a não ser possível tocar-lhe inadvertidamente.
  2. Não tocar na superfície quente.
  3. No caso de trabalhos no inversor, aguardar 10 minutos até a superfície arrefecer o suficiente.
  4. Ter em atenção os avisos afixados no inversor.
  • De modo a garantir um funcionamento ideal, a temperatura ambiente deve situar-se entre -40°C e 65°C.
  • O local de montagem não deve estar exposto à radiação solar directa. A radiação solar directa pode aquecer demasiado o inversor. Isso leva a que o inversor reduza a sua potência.
  • As condições climáticas têm de ser respeitadas ( > Dados técnicos).
  • O local de montagem tem de estar fora do alcance das crianças.
  • O local de montagem deve ser adequado ao peso e às dimensões do inversor ( > Dados técnicos).
  • O inversor tem de ser montado na estrutura da armação por baixo dos módulos fotovoltaicos no telhado ou sobre uma base sólida (p. ex., betão, alvenaria). Em ambientes domésticos, ter atenção para que o material base não seja constituído por gesso cartonado ou afins. O inversor produz ruídos durante o seu funcionamento, que podem ser considerados incómodos.
  • No caso de montagem na estrutura de armação, o local de montagem deve situar-se preferencialmente no meio do módulo fotovoltaico. Assim garante-se um maior tempo de vida útil do inversor.

Medidas para a montagem:

499235980

Posição dos pontos de fixação

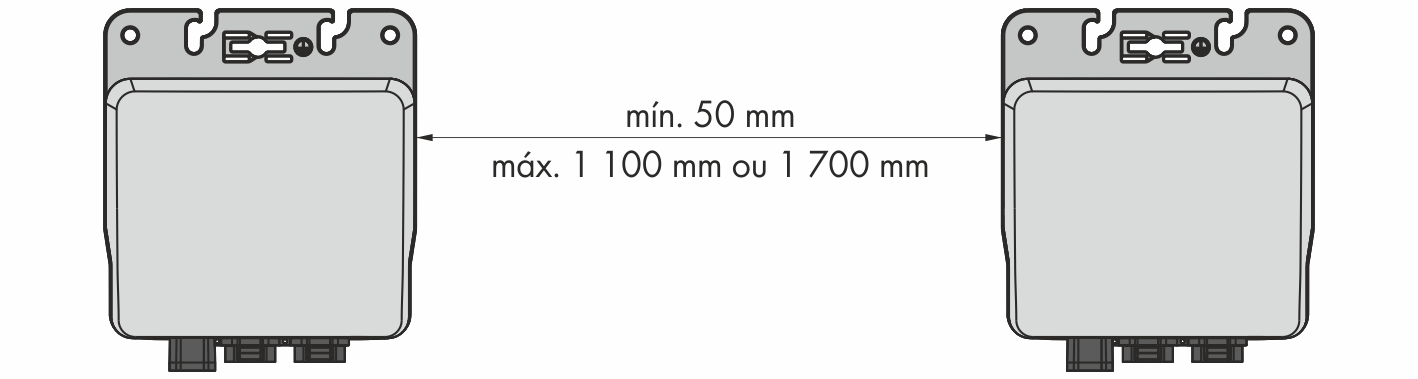

Distâncias recomendadas:

  • Caso se utilize um cabo CA com 1,40 m de comprimento: no mínimo, 50 mm e, no máximo, 1,10 m
  • Caso se utilize um cabo CA com 2,0 mde comprimento: no mínimo, 50 mm e, no máximo, 1,70 m
  • Maiores distâncias entre dois inversores podem ser concretizadas com um cabo adicional e duas fichas de campo CA ( > Preparar a ficha de campo CA).
  • As distâncias recomendadas em relação a outros inversores ou objectos têm de ser respeitadas.
499392140

Distâncias recomendadas

Distância mínima entre inversor e parte inferior do módulo fotovoltaico:

PRECAUÇÃO

Danos no módulo fotovoltaico devido a pouca distância entre inversor e parte inferior do módulo fotovoltaico

Em caso de montagem no telhado, a distância entre o inversor e a parte inferior do módulo fotovoltaico tem de ser, no mínimo, 30 mm. Deste modo evita-se que o perno de ligação à terra danifique o módulo fotovoltaico.

499395212

Distância mínima do inversor à parte inferior do módulo fotovoltaico

Posição de montagem permitida:

PERIGO

Choque eléctrico devido a infiltração de humidade

  1. Durante a montagem, assegurar que a área de ligação do inversor permanece seca.
    Se os conectores de ficha e a tampa protectora estiverem encaixados, a área de ligação está protegida contra a entrada de água. Assim o inversor corresponde ao grau de protecção IP65.
  • Para assegurar um funcionamento ideal e um longo período de vida útil do inversor, instalar cada inversor no centro, por baixo da respectiva tomada de ligação do módulo fotovoltaico.
  • No caso de instalações integradas no edifício, não instalar o inversor directamente nas costas do módulo fotovoltaico. Deste modo evita-se que o inversor reduza a sua potência devido a uma temperatura ambiente demasiado elevada.
