Contenuto della fornitura
Controllare che il contenuto della fornitura sia completo e non presenti danni visibili all’esterno. In caso di contenuto della fornitura incompleto o danneggiato rivolgersi al proprio rivenditore.
Sunny Boy

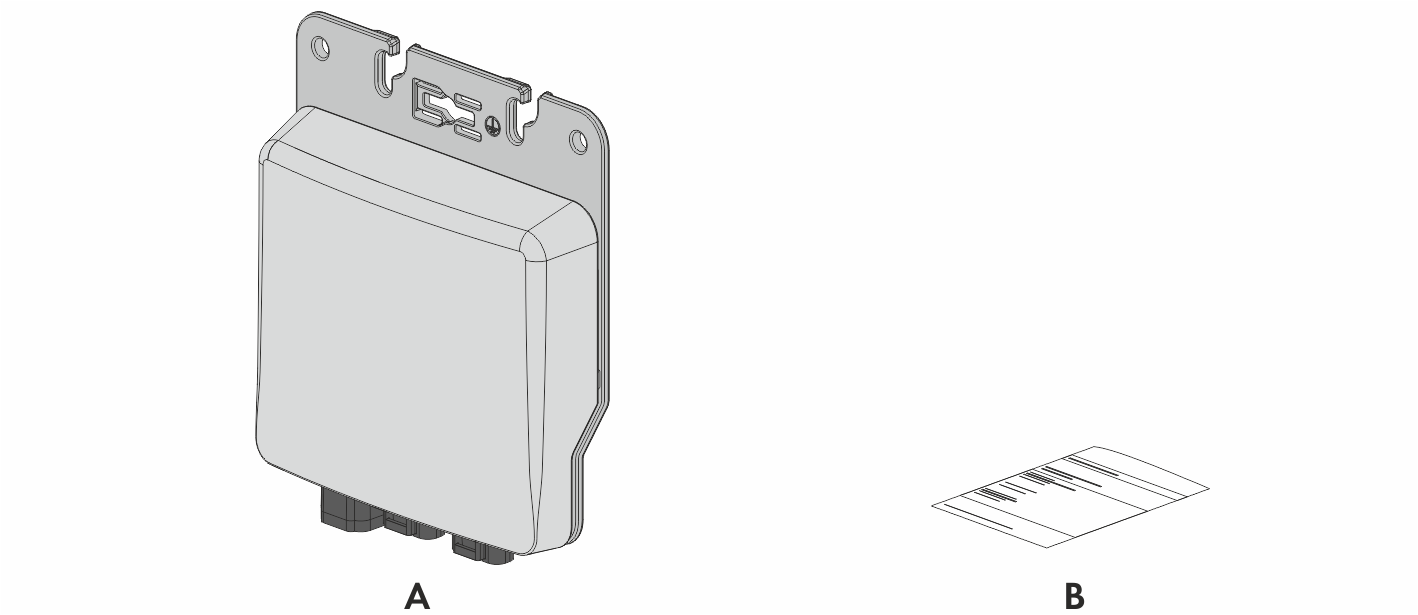

Componenti forniti in dotazione con l’inverter
|
Posizione |
Numero |
Denominazione |
|---|---|---|
|
A |
1 |
Inverter |
|
B |
1 |
Foglio aggiuntivo per l’inverter |
Sunny Multigate

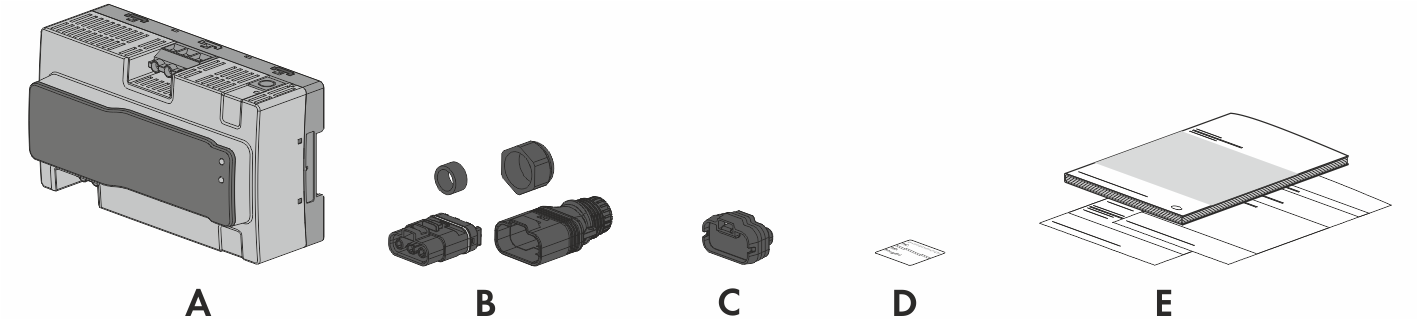

Componenti forniti in dotazione con Sunny Multigate
|
Posizione |
Numero |
Denominazione |
|---|---|---|
|
A |
1 |
Sunny Multigate |
|
B |
1 |
Connettore da pannello CA: corpo isolante, involucro connettore, guarnizione, raccordo |
|
C |
1 |
Cappuccio di protezione per presa CA non utilizzata sull’ultimo inverter* |
|
D |
1 |
Adesivo con chiave di registrazione (RID) e chiave di identificazione (PIC) per la registrazione su Sunny Portal** |
|
E |
1 |
Istruzioni per l’installazione di Sunny Boy e Sunny Multigate, panoramica di montaggio, foglio aggiuntivo con le impostazioni di fabbrica |
* Ultimo inverter: nel presente documento con “ultimo inverter” si intende l’inverter che si trova alla fine dell’impianto fotovoltaico e che non è direttamente collegato a Sunny Multigate bensì soltanto a un altro inverter. Nell’ultimo inverter resta inutilizzata una presa CA che deve essere chiusa con un cappuccio di protezione.
** Custodire questo adesivo con i dati di accesso per la registrazione in Sunny Portal insieme al resto della documentazione. I dati di accesso si trovano sulla targhetta di identificazione di Sunny Multigate.
Cavo CA e connettore CC
Componenti forniti in dotazione con il cavo CA e il connettore CC
|
Posizione |
Numero |
Denominazione |
|---|---|---|
|
A |
1 |
Cavo CA con 2 terminali per il collegamento di 2 inverter o per il collegamento del primo inverter* con il connettore da pannello CA |
|
B |
1 |
Connettore CC con 2 terminali CC** |
* Primo inverter: nel presente documento con “primo inverter” si intende l’inverter che si trova all’inizio dell’impianto fotovoltaico ed è direttamente collegato a Sunny Multigate tramite il cavo CA.
** I terminali CC illustrati possono differire da quelli ordinati.
