Cablaggio degli inverter fra loro sul lato CA

860680076

Cablaggio CA tra gli inverter (sinistra = ultimo inverter, destra = primo inverter)

Requisiti:

  • Per la protezione può essere impiegato un interruttore automatico da max 16 A.
  • Non è consentito collegare utilizzatori tra i singoli inverter.
  • Per il collegamento dei cavi CA a Sunny Boy è consentito utilizzare solo i cavi CA suggeriti da SMA Solar Technology AG ( > Accessori e ricambi).
  • Per coprire distanze maggiori tra 2 inverter, utilizzare il connettore da pannello CA ( > Preparazione del connettore da pannello CA).

Procedura:

  1. PERICOLO

    Pericolo di morte per folgorazione

    I terminali CA non possono essere disinseriti sotto carico.

    1. Assicurarsi che l’interruttore automatico sia disinserito e bloccato contro la riattivazione.
    2. Assicurarsi che i moduli fotovoltaici siano coperti.
    860680716

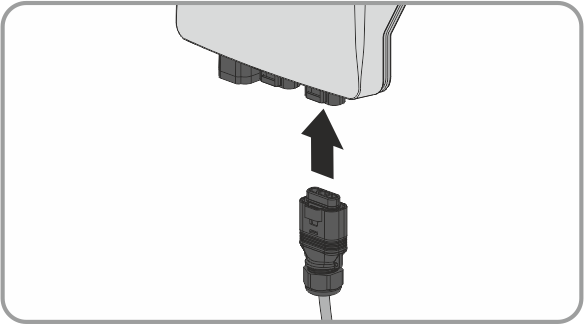

  2. Inserire un’estremità del cavo CA in dotazione nella presa CA esterna dell’ultimo inverter dell’impianto fotovoltaico.
  3. Il connettore si innesta con un clic.
    4. 860681100

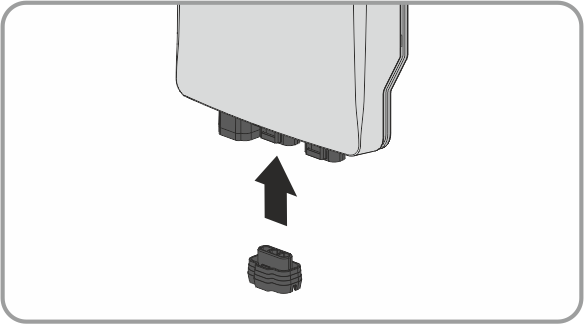

  4. Inserire il cappuccio di protezione nella presa CA centrale dell’ultimo inverter.
  5. Il cappuccio di protezione si innesta udibilmente.
  6. Se necessario, piombare il cappuccio di protezione. Accertarsi che il cavo CA dell’ultimo inverter sia inserito nella presa CA esterna. Per la piombatura è possibile utilizzare solo la presa CA centrale, poiché è l’unica ad essere dotata di occhielli per la piombatura.
  7. Assicurarsi che il terminale CA e il cappuccio di protezione siano saldamente inseriti nelle prese dell’inverter.
    8. 860681484
  8. Inserire l’altra estremità del cavo CA nella presa CA centrale dell’inverter successivo.
  9. Il connettore si innesta con un clic.
  10. Collegare gli altri inverter alla stessa maniera.
  11. Se necessario, coprire distanze maggiori mediante connettori da pannello CA ( > Preparazione del connettore da pannello CA).
  12. Se necessario, provvedere a un’ulteriore messa a terra dell’inverter ( > Messa a terra aggiuntiva).
  13. Collegare l’estremità libera del cavo CA del primo inverter a Sunny Multigate ( > Collegamento del primo inverter su Sunny Multigate).
