Montaggio di Sunny Multigate a parete
Materiale aggiuntivo necessario per il montaggio (non compreso nel contenuto della fornitura):
- Quadro di distribuzione come da requisiti per luogo di installazione con grado di protezione IP20
- 4 viti adatte alla dimensione delle linguette estraibili di Sunny Multigate e al materiale del quadro di distribuzione. In questo caso l’altezza della testa delle viti deve corrispondere a max 6 mm.
Procedura:
- Per evitare il contatto di viti e conduttori utilizzare solo viti con un’altezza della testa pari a max 6 mm per il montaggio sulle linguette.

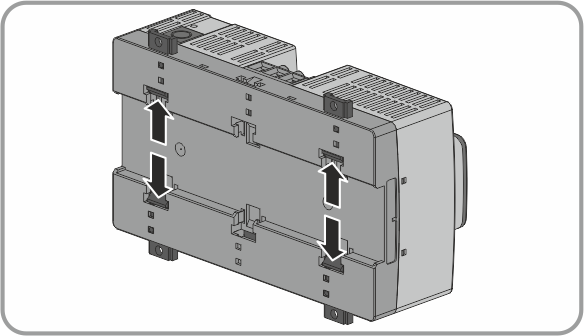

- Spingere da dentro a fuori le 4 linguette sul retro di Sunny Multigate.
- Le linguette si innesteranno udibilmente.
- Segnare la posizione dei fori con l’ausilio della linguetta.
- Praticare i fori.

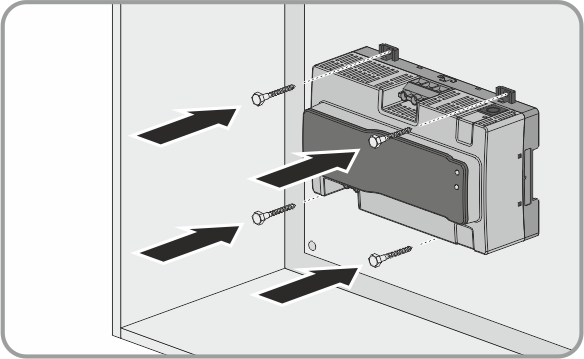

- Infilare nelle linguette e fissare le viti con altezza massima della testa pari a 6 mm. Nel farlo, assicurarsi di non danneggiare le linguette.
- Accertarsi che Sunny Multigate sia ben in sede.
AVVERTENZA
Pericolo di morte per folgorazione
Il contatto di viti e conduttori con la morsettiera può provocare una folgorazione se toccati.
