Collegamento dei cavi CA a connettori da pannello CA o cassetta di derivazione
Il primo inverter può essere collegato a Sunny Multigate in 2 modi sul lato CA:
-
Collegamento mediante il connettore da pannello CA in dotazione
-
Collegamento mediante una cassetta di derivazione con morsetto passante integrato
Cablaggio con connettore da pannello CA
Cablaggio CA dell’intero impianto fotovoltaico con connettore da pannello CA
Procedura:
- Assicurarsi che l’interruttore automatico bipolare di Sunny Multigate sia disinserito e bloccato contro la riattivazione.
- Assicurarsi che i moduli fotovoltaici siano coperti.
- Preparare il connettore da pannello CA ( > Preparazione del connettore da pannello CA).
- Inserire l’estremità libera del cavo CA collegato all’inverter nella presa del connettore da pannello CA precedentemente preparato.
- Il connettore CA da pannello si innesterà udibilmente. A tal fine gli arresti di entrambi i connettori devono coincidere.
PERICOLO
Pericolo di morte per folgorazione
Il connettore da pannello CA non può essere inserito sotto carico.
Cablaggio con cassetta di derivazione
Per il collegamento del cavo CA dell’inverter a Sunny Multigate è possibile utilizzare in alternativa una cassetta di derivazione al posto del connettore da pannello CA. Per la preparazione e il collegamento del cavo CA procedere come descritto dal produttore della cassetta di derivazione.

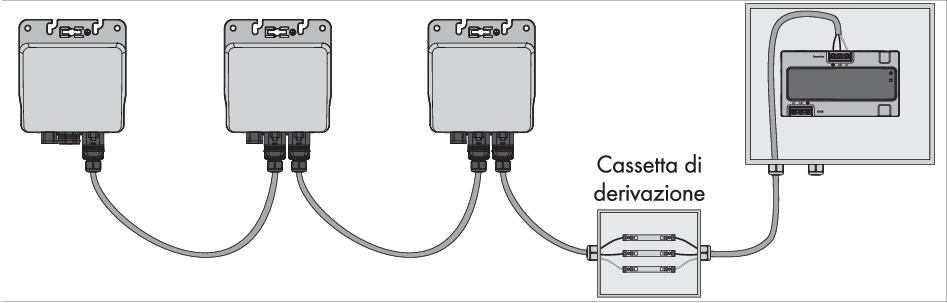

Cablaggio CA dell’intero impianto fotovoltaico con cassetta di derivazione
Requisiti dei cavi:
- Valgono gli stessi requisiti dei cavi come per l’uso di un connettore da pannello CA ( > Preparazione del connettore da pannello CA).
Procedura:
- Staccare dall’inverter il connettore libero all’estremità del cavo CA.
- Preparare il cavo CA e collegarlo alla cassetta di derivazione come descritto dal relativo produttore.
