Collegamento di Sunny Multigate alla rete locale.
Sunny Multigate e gli inverter possono essere configurati tramite un prodotto di comunicazione SMA (ad es. Sunny Portal, Sunny Explorer).
Per registrare l’impianto fotovoltaico in Sunny Portal, è necessario collegare Sunny Multigate alla rete locale.
Materiale necessario (non compreso nel contenuto della fornitura):
- 1 cavo di rete
Requisiti dei cavi:
La lunghezza e la qualità dei cavi influiscono sulla qualità del segnale. Rispettare i seguenti requisiti dei cavi.
- Tipo di cavo: 100BaseTx
SMA Solar Technology AG raccomanda i cavi “SMA COMCAB-OUTxxx” per uso outdoor e “SMA COMCAB-INxxx” per uso indoor, disponibili nelle lunghezze xxx = 100 m, 200 m, 500 m, 1.000 m. - Categoria cavi: Cat5, Cat5e, Cat6, Cat6a, o Cat7
- Tipo di connettore: RJ45 Cat5, Cat5e, Cat6 o Cat6a
- Schermatura: SF/UTP, S/UTP, SF/FTP o S-FTP
- Numero di coppie di conduttori e sezione degli stessi: almeno 2 x 2 x 0,22 mm²
- Lunghezza massima dei cavi fra 2 utenti di rete con cavo patch: 50 m
- Lunghezza massima dei cavi fra 2 utenti di rete con cavo rigido: 100 m
- Resistenza ai raggi UV in caso di posa all’esterno
Requisiti:
- L’impianto fotovoltaico deve essere stato messo in servizio ( > Messa in servizio dell’impianto fotovoltaico).
- Deve essere disponibile un computer con interfaccia Ethernet.
Procedura:
- Collegare un’estremità del cavo di rete al router o direttamente al computer.

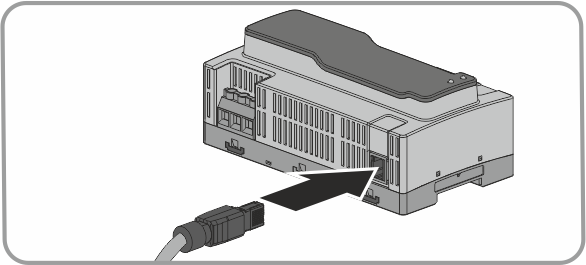

- Inserire l’altra estremità del cavo di rete nella presa sul fondo di Sunny Multigate.
- Il LED verde nella presa è acceso o lampeggia. Sunny Multigate è collegato con il router o il computer.
- Il LED verde nella presa è acceso o lampeggia e il LED giallo è acceso: è stato stabilito un collegamento da 100 Mbit con il router o il computer.
- Assicurarsi che il router o il computer siano alimentati.
- Assicurarsi che il cavo di rete sia inserito correttamente.
- Se il cavo di rete è inserito correttamente e il problema persiste, contattare il Servizio di assistenza tecnica SMA ( > Contatto).
Tutti i LED nella presa sono spenti.
Possibili cause di errore: l’altra estremità del cavo di rete non è inserita correttamente o manca l’alimentazione di tensione.
