Podmínky pro montáž střídače

Požadavky na místo montáže:

VAROVÁNÍ

Nebezpečí usmrcení vlivem požáru nebo exploze

I přes pečlivou konstrukci může u elektrických přístrojů dojít k požáru.

  1. Nemontujte střídač v oblastech, v nichž se nacházejí snadno vznětlivé látky či hořlavé plyny.
  2. Nemontujte střídač v oblastech s možností exploze.

VAROVÁNÍ

Nebezpečí popálení horkým povrchem

Povrch střídače se může silně zahřívat. Kontakt s povrchem může vést k popálení.

  1. Montáž střídače proveďte tak, aby nebylo možné se ho neúmyslně dotknout.
  2. Nedotýkejte se horkého povrchu.
  3. Při provádění prací na střídači počkejte 10 minut, než povrch dostatečně vychladne.
  4. Dbejte výstražných upozornění na střídači.
  • Aby byl zajištěn optimální provoz, měla by teplota okolí být mezi −40 °C a 65 °C.
  • Místo montáže by nemělo být vystaveno přímému slunečnímu svitu. Střídač se může v důsledku přímého slunečního svitu příliš silně zahřívat. Střídač by pak snížil svůj výkon.
  • Musejí být dodrženy klimatické podmínky ( > Technické údaje).
  • Místo montáže nesmí být přístupné pro děti.
  • Místo montáže musí vyhovovat hmotnosti a rozměrům střídače ( > Technické údaje).
  • Střídač musí být namontovaný na rámové konstrukci pod FV panely na střeše nebo na pevném podkladu (např. beton nebo zdivo). V obytných prostorech dbejte na to, aby podklad nebyl vyroben ze sádrokartonu apod. Střídač za provozu vydává zvuky, které mohou být vnímány jako rušivé.
  • Při montáži na rámovou konstrukci by se místo montáže mělo pokud možno nacházet uprostřed FV panelu. Bude tak zajištěna dlouhá životnost střídače.

Rozměry pro montáž:

499235980

poloha upevňovacích bodů

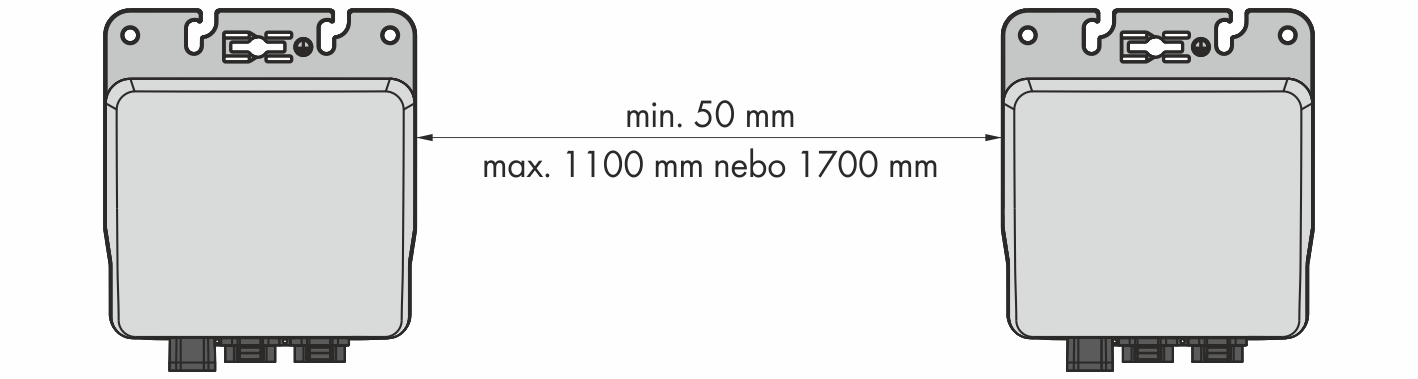

Doporučené vzdálenosti:

  • Při použití AC kabelu o délce 1,40 m: min. 50 mm … max. 1,10 m.
  • Při použití AC kabelu o délce 2,0 m: min. 50 mm … max. 1,70 m.
  • Pro delší vzdálenosti mezi dvěma střídači lze použít další kabel a dvě AC zástrčky ( > Příprava AC zástrčky).
  • Je nutné dodržovat doporučené vzdálenosti od ostatních střídačů či předmětů.
499392140

doporučené vzdálenosti

Minimální vzdálenost mezi střídačem a spodní stranou FV panelu:

OZNÁMENÍ

Poškození FV panelu v důsledku chybějící vzdálenosti mezi střídačem a spodní stranou FV panelu

Při montáži na střechu musí vzdálenost střídače od spodní strany FV panelu činit minimálně 30 mm. Předejdete tak tomu, aby zemnicí svorník poškodil FV panel.

499395212

minimální vzdálenost střídače od spodní strany FV panelu

Povolená poloha montáže:

NEBEZPEČÍ

Zásah elektrickým proudem v důsledku vnikání vlhkosti

  1. Během montáže dbejte na to, aby oblast připojení střídače zůstala suchá.
    Když je zastrčený konektor a ochranné víčko, je oblast připojení chráněna proti vnikání vody. Střídač tak odpovídá stupni krytí IP65.
  • Aby byl zajištěn optimální provoz a dlouhá životnost střídače, nainstalujte každý střídač doprostřed pod příslušnou připojovací zásuvku FV panelu.
  • V případě instalací integrovaných do budov neinstalujte střídač přímo na zadní stranu FV panelu. Předejdete tak tomu, aby střídač omezoval svůj výkon v důsledku příliš vysoké teploty okolí.
