Spanningsvoorziening groter dan 63 A aansluiten
Bij een spanningsvoorziening > 63 A moeten stroomtransformators worden ingebouwd.

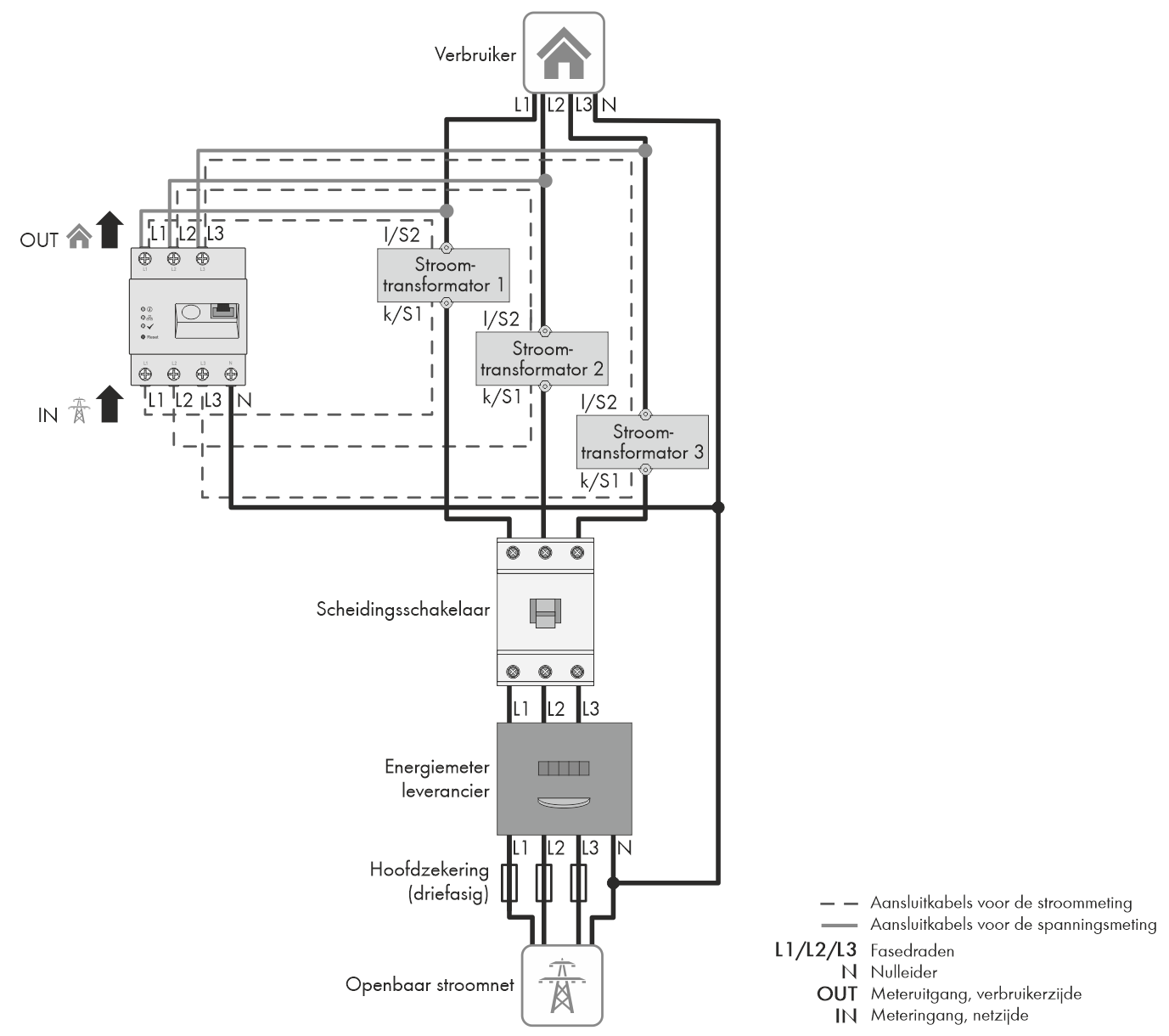

Aansluitvoorbeeld in openbare TN- en TT-stroomnetten bij installatie op het netaansluitpunt.
Aanvullend vereist materiaal (niet in de leveringsomvang inbegrepen):
3 x stroomtransformator (aanbeveling: 5 A secundaire stroom, nauwkeurigheidsklasse min. 1)
Aansluitkabels voor stroomtransformators
Vereisten aan de stroomtransformator:
De inbouwvariant van de stroomtransformator (DIN-rail of erover klappen, met of zonder aansluitkabel) kan vrij worden gekozen, in functie van de omstandigheden ter plaatse. Let op de volgende eisen bij de selectie:
Stroomtransformator voor 5 A secundaire stroom met minstens nauwkeurigheidsklasse 1 gebruiken.
Stroomtransformatortype kiezen overeenkomstig de netaansluiting. Voorbeeld: type 100/5A voor tot 100 A netaansluiting.
Werkwijze:
- Schakel het aansluitpunt spanningsvrij en beveilig het tegen herinschakelen.
- Sluit telkens 1 stroomtransformator aan op de fasedraden L1, L2 en L3.
- Sluit op elke stroomtransformator 1 aansluitkabel voor de secundaire stroom-meting aan op de aansluitingen k/S1 en I/S2.
- Sluit de aansluitkabels voor de stroommeting (onderbroken grijze lijn) aan op de schroefklemmen L1, L2 en L3 van de Sunny Home Manager. Daarvoor elke schroefklem met een kruiskopschroevendraaier openen, de leiding in het klempunt brengen en de schroef met een kruiskopschroevendraaier vastdraaien (koppel: 2,0 Nm).
- De aansluitkabels voor de spanningsmeting (doorgetrokken grijze lijn) op de schroefklemmen L1, L2 en L3 aan de uitgang van de Sunny Home Manager aansluiten. Daarvoor elke schroefklem met een kruiskopschroevendraaier openen, de leiding in het klempunt brengen en de schroef met een kruiskopschroevendraaier vastdraaien (koppel: 2,0 Nm).
- De aansluitkabels voor de spanningsmeting L1, L2 en L3 (doorgetrokken grijze lijn) op de bijbehorende fasedraden L1, L2 und L3 aansluiten.
