Utworzenie instalacji z urządzeniem Sunny Home Manager na portalu Sunny Portal
Sunny Portal służy jako interfejs użytkownika urządzenia Sunny Home Manager; instalacje wyposażone w urządzenie Sunny Home Manager są nazywane ogólnie oraz w niniejszym dokumencie jako instalacje z urządzeniem Sunny Home Manager.
Aby utworzyć instalację z urządzeniem Sunny Home Manager po raz pierwszy lub ponownie, należy skorzystać z asystenta konfiguracji instalacji na portalu Sunny Portal pod adresem www.sunnyportal.com/register.
Asystent konfiguracji instalacji prowadzi użytkownika przez kolejne kroki:
rejestrację użytkownika
zarejestrowanie instalacji z urządzeniem Sunny Home Manager
właściwości instalacji, jak np. nazwy instalacji i hasło dostępu
rejestracja i identyfikacja urządzenia Sunny Home Manager
konfiguracja licznika energii
rozszerzone właściwości instalacji takie jak moc, lokalizacja roczny uzysk energii, przychody itp.
W kolumnie „Informacje o użytkowniku” asystent konfiguracji instalacji podaje pomocne dodatkowe informacje i wskazówki dotyczące wszystkich wprowadzanych danych.
Nawet przy posiadaniu instalacji fotowoltaicznej, którą użytkownik chce doposażyć w urządzenie Sunny Home Manager, konieczne jest utworzenie nowej instalacji.
Dopiero po zarejestrowaniu urządzenia Sunny Home Manager można wykryć inne urządzenia w instalacji lub dodać nowe.
Aby przenieść urządzenia z dotychczasowej instalacji do nowej z urządzeniem Sunny Home Manager, najpierw należy te urządzenia (z reguły przynajmniej 1 falownik) dezaktywować w starej instalacji. Następnie urządzenia te można dodać do nowej instalacji.
Sposób postępowania w celu dodania lub wymiany urządzeń opisany jest w punkcie menu Konfiguracja > Zestawienie urządzeń > Zestawienie nowych urządzeń.
Wymagania:
Instalacja fotowoltaiczna i wszystkie urządzenia w sieci lokalnej muszą być uruchomione i połączone z urządzeniem Sunny Home Manager poprzez router.
Należy posiadać klucz do rejestracji (RID) i numer identyfikacyjny (PIC) urządzenia Sunny Home Manager. Informacje te podane są na umocowanej z boku produktu tabliczce znamionowej oraz na załączonej do niego naklejce.
W urządzeniu Sunny Home Manager dioda LED stanu musi się świecić na zielono, a dioda LED funkcjonowania musi być wyłączona.
Aby móc wyświetlać wyprodukowaną energię fotowoltaiczną i jej zużycie przez gospodarstwo domowe, należy podłączyć liczniki do pomiaru mocy i energii. Standardowo Sunny Home Manager spełnia ten wymóg.
Sposób postępowania:
- Uruchomić przeglądarkę internetową i wywołać stronę www.sunnyportal.com/register.
- Uruchamia się asystent konfiguracji instalacji i prowadzi użytkownika przez wszystkie kolejne kroki.
- Nacisnąć przycisk [Continue] (Dalej).
- Otworzy się strona Rejestracja użytkownika.
- Wybrać opcję Jestem nowym użytkownikiem i kliknąć przycisk [Dalej].
- Wprowadź dane w celu rejestracji.
- Nacisnąć przycisk [Continue] (Dalej).
- Po kilku minutach otrzymasz wiadomość e-mail zawierającą link oraz dane dostępu do portalu Sunny Portal.
- W ciągu 24 godzin otwórz link przesłany w wiadomości e-mail z potwierdzeniem rejestracji.
- Sunny Portal potwierdzi w okienku prawidłowo dokonaną rejestrację.
- Nacisnąć przycisk [Continue] (Dalej).
- Wybrać opcję Utworzenie nowej instalacji i w polu tekstowym Właściwości instalacji wprowadzić wymagane dane:
- W polu Nazwa instalacji wprowadzić nazwę instalacji. (W niniejszym dokumencie nazwa instalacji brzmi Instalacja z urządzeniem Sunny Home Manager).
- W polu Hasło wprowadzić hasło dostępu do instalacji ( > Wymagane hasła).
Hasło dostępu do instalacji obowiązuje dla wszystkich urządzeń w instalacji połączonych za pośrednictwem Speedwire i jest identyczne z hasłem dostępu do urządzenia określonym dla grupy użytkowników Instalator.
- Jeśli w starych urządzeniach wprowadzone jest dla grupy użytkowników Instalator standardowe hasło 1111, wprowadzić nowe hasło dostępu do instalacji.
- Jeśli we wszystkich urządzeniach wprowadzone jest to samo hasło, wprowadzić je jako hasło dostępu do instalacji.
- Jeśli nie we wszystkich urządzeniach jest wprowadzone to samo hasło, wprowadzić we wszystkich urządzeniach jednolite hasło dla grupy użytkowników Instalator i ustawić je za pomocą asystenta konfiguracji instalacji jako hasło dostępu do instalacji. - W polu Ponownie wprowadź hasło wprowadzić ponownie hasło dostępu do instalacji.
Wskazówka: Hasło dostępu do instalacji należy koniecznie zapisać, gdyż będzie jeszcze często potrzebne! - Nacisnąć przycisk [Continue] (Dalej).
- Na stronie Wybór urządzeń wprowadzić w polach PIC i RID numer identyfikacyjny (PIC) i klucz do rejestracji (RID) urządzenia Sunny Home Manager.
- Nacisnąć przycisk [Identify] (Identyfikuj).
- Weryfikowana jest zgodność wprowadzonych danych z podłączonym urządzeniem i zostaje wyświetlone rozpoznane urządzenie.
- Nacisnąć przycisk [Continue] (Dalej).
- Sunny Home Manager wyszukuje urządzenia w lokalnej sieci. Po upływie maks. 10 minut asystent konfiguracji instalacji wyświetla numery seryjne urządzeń w sieci lokalnej.
- Aby od razu dodać urządzenia do instalacji z urządzeniem Sunny Home Manager, kliknąć przycisk [Dodaj].
- Hasło dostępu do instalacji zostanie zastosowane w urządzeniach. Ten proces może potrwać kilka minut. Następnie urządzenia są wyświetlane z zielonym symbolem fajki.
- Nacisnąć przycisk [Continue] (Dalej).
- Na stronie Konfiguracja licznika wybrać licznik odpowiadający instalacji w domu. Standardowo jako licznik energii oddanej do sieci i pobranej z niej jest używany licznik zintegrowany w urządzeniu Sunny Home Manager, a do pomiaru ilości wytworzonej energii fotowoltaicznej wewnętrzne urządzenie pomiarowe w podłączonych falownikach firmy SMA, dlatego drugi licznik nie jest potrzebny.
- Na rozwijanej liście Pobór i oddawanie energii wybrać opcję Wewnętrzny licznik energii.
- Na rozwijanej liście Produkcja energii fotowoltaicznej wybrać opcję Bez licznika.
Jeśli w instalacji fotowoltaicznej znajdują się również falowniki innych producentów, do pomiaru ilości wyprodukowanej energii fotowoltaicznej należy zastosować licznik Energy Meter. Tylko w tym przypadku na rozwijanej liście należy wybrać opcję SMA Energy Meter xxx. Znaki xxx oznaczają przy tym numer seryjny licznika SMA Energy Meter. Jeśli w instalacji fotowoltaicznej znajduje się kilka liczników SMA Energy Meter, wybrać jeden z nich. Moc generowana w falownikach fotowoltaicznych i hybrydowych będzie mierzona za pomocą tylko wybranego licznika. Dzięki temu można stosować dowolną kombinację falowników fotowoltaicznych i hybrydowych. - Nacisnąć przycisk [Continue] (Dalej).
- Na stronie Rozszerzone właściwości instalacji wprowadzić dane swojej instalacji:
- Wprowadzić moc instalacji.
Informację o mocy instalacji można uzyskać od jej instalatora. - Wprowadzić Właściwy roczny uzysk energii.
Wielkość właściwego uzysku energii w skali rocznej w miejscu montażu instalacji można odczytać z map nasłonecznienia. - Wprowadzić dane lokalizacji instalacji.
- W stosownym przypadku wprowadzić Przychód z tytułu oddawania energii do sieci.
Informacje o wysokości przychodu z tytułu oddawania energii do sieci można uzyskać w miejscowym zakładzie energetycznym. - Jeśli użytkownik chce wykorzystywać energię z posiadanej instalacji fotowoltaicznej, aby np. zasilać odbiorniki, na pytanie o Zużycie energii na potrzeby własne należy odpowiedzieć Tak.
- W obszarze Ograniczanie mocy czynnej oddawanej do sieci przesyłowej wybrać odpowiednia opcję oraz wprowadzić wymagana ustawienia.
W stosownym przypadku należy ustawić wartość ograniczenia mocy czynnej oddawanej do sieci zgodnie z wymogami operatora sieci przesyłowej. - Ustawić automatyczne aktualizacje: Należy aktywować automatyczne aktualizacje, aby zapewnić ciągłość komunikacji w instalacji.
- Wprowadzić adres e-mail operatora instalacji.
- Nacisnąć przycisk [Continue] (Dalej).

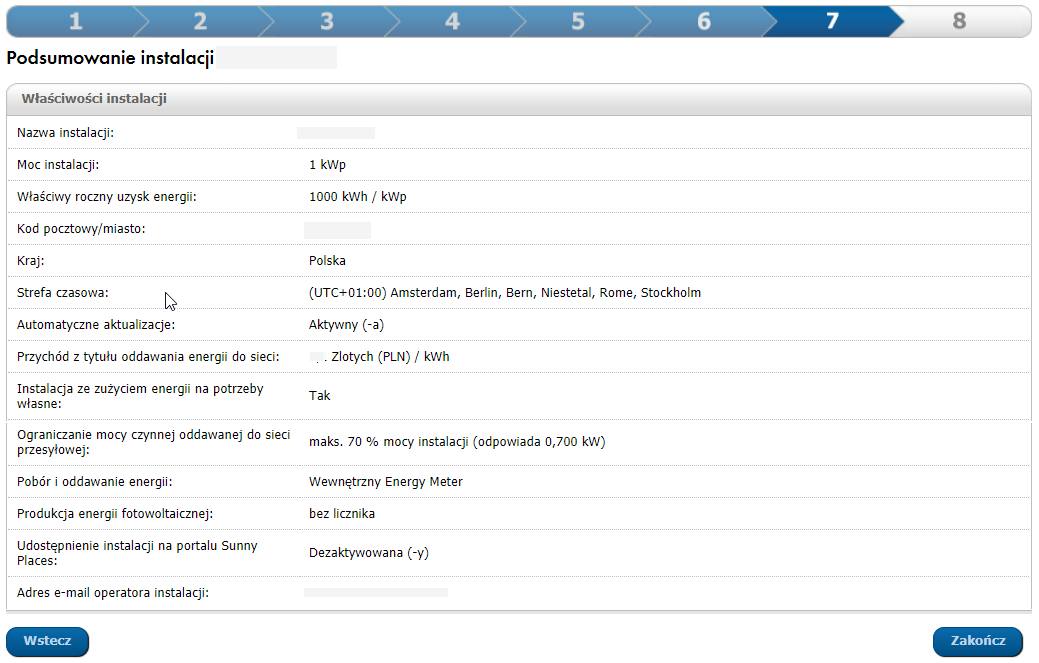

- Asystent konfiguracji instalacji wyświetla podsumowanie wprowadzonych danych. Można teraz sprawdzić wprowadzone dane i ewentualnie je skorygować.
- Jeśli dane są prawidłowe, kliknąć przycisk ekranowy [Zakończ].
- Konfiguracja podstawowa jest zakończona.
- Sunny Portal potwierdzi na kolejnej stronie, że instalacja została utworzona.
Ponadto zostaje wyświetlony komunikat o włączeniu monitorowania komunikacji i codziennej automatycznej wysyłce raportu dziennego do użytkownika. - Aby przejść do instalacji z urządzeniem Sunny Home Manager, kliknąć przycisk [Przejdź do instalacji].
- Otwiera się interfejs użytkownika posiadanej instalacji.
Dane projektu instalacji (przykład)
