Création de l’installation Sunny Home Manager sur le Sunny Portal
Le Sunny Portal sert d’interface utilisateur du Sunny Home Manager ; les installations équipées d’un Sunny Home Manager sont généralement désignées dans le présent document sous le terme d’« installation Sunny Home Manager ».
Pour créer pour la première fois ou à nouveau une installation Sunny Home Manager, vous devez utiliser l’assistant de configuration de l’installation du Sunny Portal sur https://sunnyportal.com.
L’assistant vous guide dans toutes les étapes suivantes :
Enregistrement de l’utilisateur
Saisie de l’installation Sunny Home Manager
Caractéristiques de l’installation telles que le nom de l’installation et le mot de passe
Enregistrement et identification du Sunny Home Manager
Configuration du compteur d’énergie
Caractéristiques étendues de l’installation comme la puissance nominale de l’installation, le site, le rendement annuel, les rétributions d’injection et plus encore.
Dans la colonne Informations de l’utilisateur, l’assistant de configuration de l’installation fournit des informations connexes et des remarques pour toutes les saisies requises.
Même si vous disposez déjà d’une installation photovoltaïque dans laquelle vous souhaitez intégrer a posteriori un Sunny Home Manager, vous devez créer une nouvelle installation.
Ce n’est qu’une fois que le Sunny Home Manager est enregistré que d’autres appareils peuvent être détectés ou intégrés dans l’installation.
Pour importer les appareils de l’installation actuelle dans la nouvelle installation Sunny Home Manager, vous devez tout d’abord désactiver ces appareils (en règle générale, au moins 1 onduleur) dans l’ancienne installation. Vous pouvez alors ajouter les appareils de la nouvelle installation.
La marche à suivre pour un ajout ou un remplacement d’appareils est décrite sous Configuration > Aperçu de l’appareil > Aperçu des nouveaux appareils.
Conditions requises :
L’installation photovoltaïque et tous les appareils du réseau local doivent être en service et reliés au Sunny Home Manager par un routeur.
Pour ce faire, vous devez disposer du code d’enregistrement (RID) et du code d’identification (PIC) du Sunny Home Manager. Les données se trouvent sur la plaque signalétique apposée sur le côté du produit, ainsi que sur l’autocollant fourni.
La DEL d’état doit être allumée en vert et la DEL Performance doit être éteinte sur le Sunny Home Manager.
Pour que la production photovoltaïque et la consommation d’un foyer s’affichent, les compteurs destinés à mesurer les valeurs de puissance et d’énergie doivent être raccordés. Par défaut, cette condition est remplie par le Sunny Home Manager.
Procédure :
- Lancez le navigateur Web et rendez-vous sur www.sunnyportal.com/register.
- L’assistant s’ouvre et vous guide dans les étapes suivantes.
- Cliquez sur [Suivant].
- La page Enregistrement de l’utilisateur s’ouvre.
- Activez le champ Je ne suis pas encore enregistré, puis cliquez sur [Suivant].
- Saisissez les données d’enregistrement.
- Cliquez sur [Suivant].
- Au bout de quelques minutes, vous recevrez un e-mail contenant un lien et vos données d’accès au Sunny Portal.
- Cliquez dans les 24 heures sur le lien figurant dans l’e-mail de confirmation.
- Le Sunny Portal confirme dans une fenêtre que vous vous êtes enregistré avec succès.
- Cliquez sur [Suivant].
- Activez l’option Créer une nouvelle installation et indiquez les données requises dans le champ Caractéristiques de l’installation :
- Entrez un nom d’installation dans le champ Nom d’installation. (Dans le présent document, l’installation est désignée par Installation Sunny Home Manager.)
- Entrez le mot de passe de l’installation dans le champ Mot de passe ( > Mots de passe nécessaires).
Le mot de passe de l’installation s’applique à tous les appareils d’une installation connectés via Speedwire et correspond au mot de passe de l’appareil pour le groupe d’utilisateurs Installateur.
-Si le mot de passe par défaut 1111 pour le groupe d’utilisateurs Installateur est encore réglé pour tous les appareils, saisissez un nouveau mot de passe d’installation.
-Si un autre mot de passe commun est déjà réglé pour tous les appareils, saisissez ce mot de passe en tant que mot de passe de l’installation.
-Si tous les appareils ne possèdent pas un mot de passe commun, réglez-en un pour le groupe d’utilisateurs Installateur pour tous les appareils, puis saisissez ce mot de passe comme mot de passe d’installation dans l’assistant de configuration de l’installation. - Dans le champ Confirmation du mot de passe, saisissez à nouveau le mot de passe de l’installation.
Astuce : notez impérativement ce mot de passe, il vous sera souvent demandé par la suite ! - Cliquez sur [Suivant].
- Entrez le code d’identification(PIC) et le code d’identification (PIC) du Sunny Home Manager dans les champs PIC et RID sur la page Sélectionner des appareils.
- Cliquez sur [Identifier].
- La concordance entre les données saisies et l’appareil raccordé est vérifiée et l’appareil détecté s’affiche.
- Cliquez sur [Suivant].
- Le Sunny Home Manager recherche des appareils dans le réseau local. Après 10 minutes maximum, l’assistant de configuration de l’installation répertorie les numéros de série des appareils dans le réseau local.
- Pour ajouter immédiatement les appareils à l’installation Sunny Home Manager, sélectionnez [Ajouter].
- Le mot de passe de l’installation est transmis aux appareils. Cette opération peut prendre quelques minutes. Les appareils s’affichent ensuite avec une coche verte.
- Cliquez sur [Suivant].
- Sur la page Configuration du compteur d’énergie, sélectionnez le compteur souhaité en fonction de l’installation dans votre foyer. Par défaut, le compteur intégré du Sunny Home Manager est utilisé comme compteur d’injection et d’énergie prélevée et pour la mesure interne de la production photovoltaïque des onduleurs SMA raccordés ; aucun compteur supplémentaire n’est donc requis.
- Dans la liste déroulante Consommation et injection, cliquez sur Energy Meter interne.
- Dans la liste déroulante Production photovoltaïque, cliquez sur Aucun compteur.
Si l’installation photovoltaïque comprend des onduleurs tiers, un Energy Meter doit être interposé pour la mesure de la production photovoltaïque. Dans ce cas seulement, vous devez sélectionner dans la liste déroulante l'entrée SMA Energy Meter xxx. xxx est un espace réservé au numéro de série de SMA Energy Meter. Si l’installation photovoltaïque comprend plusieurs SMA Energy Meter, sélectionnez celui de votre choix. La capacité de production des onduleurs photovoltaïques et hybrides est mesurée uniquement via ce compteur d’énergie sélectionné. Dans ce cas, n’importe quelle combinaison d’onduleurs photovoltaïques et hybrides est possible. - Cliquez sur [Suivant].
- Sur la page Propriétés avancées de l’installation, entrez les données de votre installation :
- Saisissez la puissance nominale de l’installation.
Vous pouvez obtenir la valeur de la puissance nominale de votre installation auprès de votre installateur. - Saisissez le rendement annuel spécifique.
Vous pouvez consulter le rendement annuel spécifique pour le site de votre installation sur les cartes d’ensoleillement. - Saisissez les données relatives au site de l'installation.
- Saisissez le cas échéant la rétribution d’injection.
La rétribution d’injection vous est communiquée par votre opérateur réseau local. - Si vous souhaitez utiliser vous-même l’énergie produite par votre installation photovoltaïque pour mettre sous tension des charges par exemple, vous devez répondre par Oui à la question sur l’autoconsommation.
- Dans la zone Limitation de l’injection de puissance active, sélectionnez l’option souhaitée et procédez aux réglages demandés.
La limitation de l’injection de puissance active doit être réglée, le cas échéant, en fonction de la valeur de consigne de votre exploitant de réseau. - Réglez les mises à jour automatiques : les mises à jour automatiques doivent être activées pour garantir une communication sans faille au sein de l’installation.
- Saisissez l'adresse e-mail de l’exploitant.
- Cliquez sur [Suivant].
- L’assistant de configuration de l’installation affiche un récapitulatif des données que vous avez saisies. Vous avez la possibilité de vérifier vos données et de les corriger le cas échéant.
- Une fois que toutes les données sont correctes, sélectionnez [Terminer].
- La configuration de base est terminée.
- Le Sunny Portal confirme dans la page suivante que votre installation a été enregistrée avec succès.
Par ailleurs, un message apparaît qui vous indique que la surveillance de la communication a été activée et que vous recevrez automatiquement un rapport quotidien par e-mail. - Pour commuter sur l’installation Sunny Home Manager, sélectionnez [Accès à l’installation].
- L’interface utilisateur de votre installation s’ouvre.

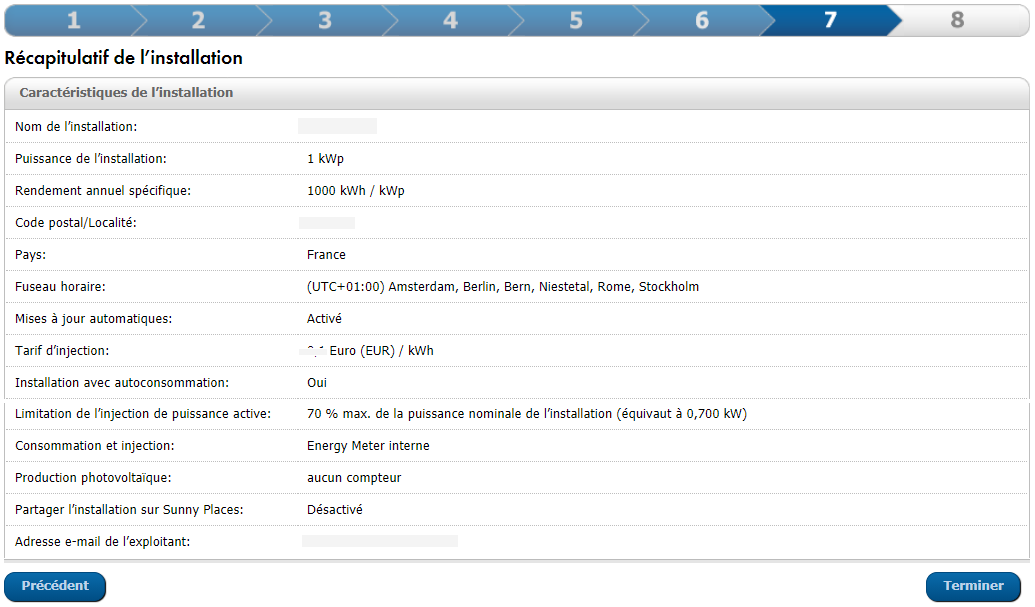

Saisies concernant la création de l’installation (exemple)
