Podłączanie nadajnika sygnału do wejścia cyfrowego
Specjalista
Do wejścia cyfrowego produktu można przyłączyć źródło sygnału cyfrowego (np. odbiorniki do zdalnego sterowania lub urządzenia do telesterowania). Jego przyłączenie konieczne jest, jeżeli wymaga tego operator sieci.
Dodatkowe niezbędne materiały (nieobjęte zakresem dostawy):
-
Przewód przyłączeniowy
Tulejki kablowe (tylko dla splotek wielożyłowych, długość użytkowa tulejki co najmniej 12 mm)
Wymagania dotyczące przewodów przyłączeniowych:
Kabel z ekranowaniem: tak
Średnica zewnętrzna: od 5,3 mm do 7 mm
Przy zastosowaniach zewnętrznych przewód musi być odporny na działanie promieniowania UV.
Wymagania:
Nadajnik sygnału musi spełniać warunki techniczne wymagane w celu podłączenia na wejście cyfrowe ( > Dane techniczne).
Przyłączone źródło sygnału cyfrowego jest w bezpieczny sposób odseparowane od potencjału sieci.

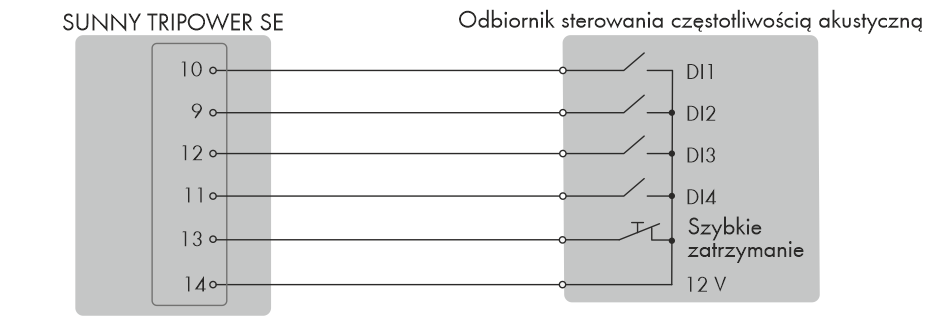

Schemat ideowy połączeń:
Podłączenie odbiornika sterowania częstotliwością akustyczną
Sposób postępowania:
- Podłącz przewód przyłączeniowy do cyfrowego nadajnika sygnału (patrz instrukcja producenta).
- 1 Wyjąć zaślepkę z przelotki kablowej.

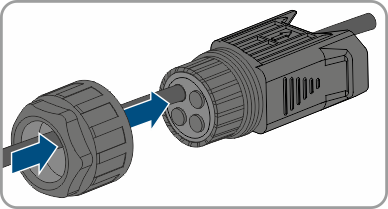

- Poprowadzić przewód przyłączeniowy przez tuleję gwintowaną.
- Zdjąć powłokę z kabla przyłączeniowego od 40 mm do 50 mm.
- Zdjąć 12 mm izolacji z każdej żyły.
- W przypadku stosowania splotek wielożyłowych zaopatrzyć przewody w tulejki kablowe.
- Przewód przyłączeniowy podłączyć do listwy zaciskowej wtyczki COM zgodnie z przyporządkowaniem listwy zaciskowej.
