Conectarea sursei de semnal la intrarea digitală
Specialist
Există posibilitatea de a conecta o sursă de semnal digitală (de ex. un receptor de control al ondulației sau o telecomandă) la intrarea digitală a produsului. Aceasta trebuie conectată dacă acest lucru este prescris de exploatatorul reţelei.
Materiale suplimentare necesare (nu sunt cuprinse în setul de livrare):
Cablul de conectare
Manșoane la capetele firelor (numai în cazul lițelor cu mai multe fire, lungime utilizabilă a manșonului minim 12 mm)
Cerințe privind cablul de conectare:
Cablu cu ecranare: Da
Diametru exterior: 5,3 mm până la 7 mm
Rezistent la UV în cazul pozării în exterior.
Condiții:
Sursa de semnal trebuie să fie adecvată din punct de vedere tehnic pentru conectarea la intrările digitale ( > Date tehnice).
Sursa de semnal digital conectată prezintă o separare sigură față de potențialul de rețea.
Prezentare generală a conexiunilor:

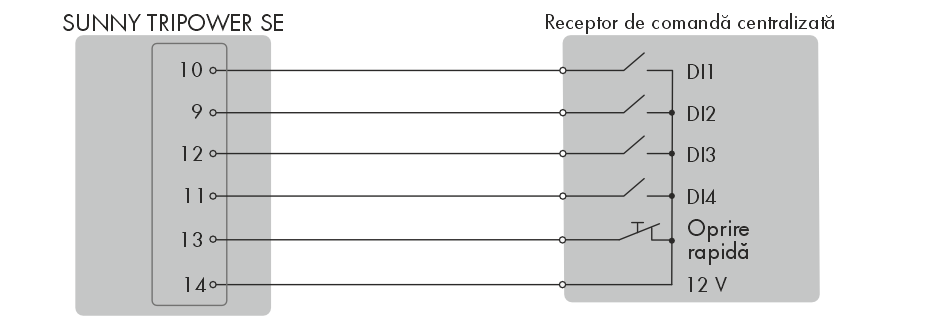

Conectarea unui receptor de control al ondulației
Cum se procedează:
- Conectați cablul de conectare la sursa de semnal digitală (vezi instrucțiunile producătorului).
- Scoateţi 1 dop de etanşare din manșonul de cablu.
- Treceți cablul de conectare prin manșonul filetat.
- Desfaceţi mantaua cablului de conectare 40 mm până la 50 mm.
- Îndepărtați izolația fiecărui conductor pe 12 mm.
- Dacă se folosesc lițe cu mai multe fire, prevedeți conductorii cu manșoane la capătul firelor.
- Conectați cablul de conectare conform alocării regletei de borne la reglata de borne a ștecherului COM.
