Připojení zdroje signálu k digitálnímu vstupu
Odborný pracovník
K digitálnímu vstupu přístroje je možné připojit digitální zdroj signálu (např. přijímač signálu hromadného ovládání nebo dálkové ovládací zařízení). Povinně se musí připojit tehdy, pokud je to předepsáno provozovatelem rozvodné sítě.
Další potřebný materiál (není součástí dodávky):
Připojovací kabel
Dutinky vodičů (pouze v případě vícežilového lanka, využitelná délka dutinky minimálně 12 mm)
Požadavky na připojovací kabel:
Kabel se stíněním: ano
vnější průměr: 5,3 mm až 7 mm
při pokládce ve venkovních prostorech: odolný proti UV záření
Podmínky:
Zdroj signálu musí být technicky vhodný pro připojení k digitálním vstupům ( > Technické údaje).
Připojený digitální zdroj signálu je bezpečně oddělen od potenciálu sítě.

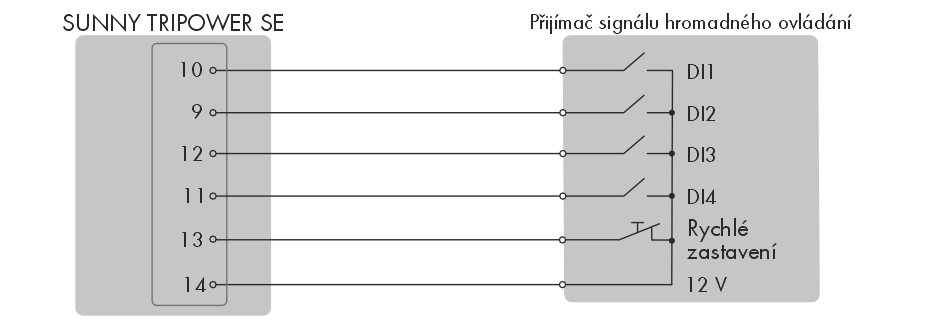

Přehled zapojení:
Připojení přijímače signálu hromadného ovládání
Postup:
- Připojte připojovací kabel ke zdroji digitálních signálů (viz návod od výrobce).
- Vyjměte z kabelové průchodky 1 těsnicí zátku.
- Prostrčte připojovací kabel závitovým pouzdrem.
- Odstraňte plášť připojovacího kabelu v délce 40 mm až 50 mm.
- Odizolujte jednotlivé žíly v délce 12 mm.
- V případě použití vícežilového lanka opatřete vodiče dutinkami.
- Připojte připojovací kabel podle schématu obsazení vývodů svorkovnice ke svorkovnici zástrčky COM.
