Montaż produktu
Dodatkowe niezbędne materiały montażowe (nie są załączone do urządzenia):
3 śruby odpowiednie do podłoża i masy falownika o średnicy minimalnej 6 mm
3 podkładki pasujące do śrub (o średnicy zewnętrznej wynoszącej minimum 18 mm)
Ewentualnie 3 kołki rozporowe odpowiednie do podłoża i stosowanych śrub
PRZESTROGA
Niebezpieczeństwo odniesienia obrażeń ciała wskutek dużej masy produktu
Wskutek niewłaściwego podnoszenia i upadku produktu podczas transportu lub montażu można odnieść obrażenia ciała.
- Przy podnoszeniu i transporcie produktu należy zachować ostrożność. Należy przy tym mieć na uwadze masę produktu.
- Zawsze montować i demontować produkt przy udziale 2 osób.
- Podczas wykonywania wszystkich prac przy produkcie należy stosować odpowiednie środki ochrony indywidualnej.
Sposób postępowania:

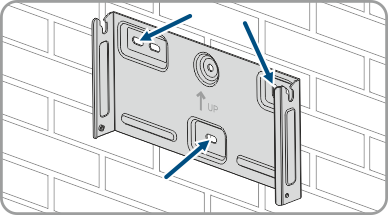

- Umieścić uchwyt ścienny na ścianie w pozycji poziomej i zaznaczyć położenie otworów do wywiercenia. Należy przy tym użyć przynajmniej jednego otworu z prawej i lewej strony oraz dolnego środkowego otworu w uchwycie ściennym.
- Odłożyć uchwyt ścienny na bok i wywiercić otwory w zaznaczonych miejscach.
- W zależności od podłoża włożyć do otworów kołki rozporowe.

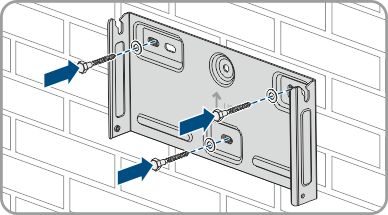

- Za pomocą śrub i podkładek przykręcić uchwyt ścienny w położeniu poziomym.

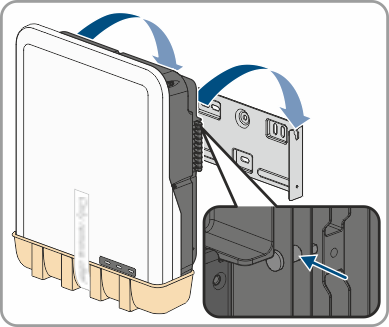

- Zawiesić falownik w uchwycie ściennym. Oba sworznie znajdujące się z lewej i prawej strony między żebrami z tyłu falownika należy wprowadzić w rowki uchwytu ściennego.
- Sprawdzić, czy falownik jest solidnie umocowany.

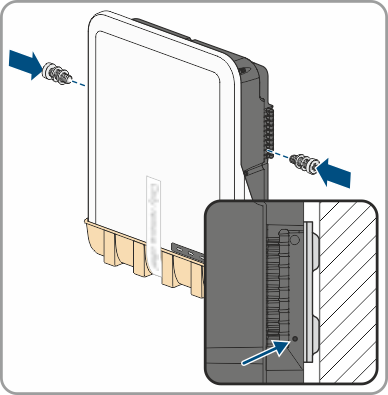

- Przymocować falownik w uchwycie ściennym, stosując do tego celu po obydwu stronach po jednej śrubie z łbem sześciokątnym M4x14. W tym celu namagnesowanym wkrętakiem umieścić śrubę w dolnym otworze na śrubę w nakładce montażowej falownika i dokręcić (PH2, moment dokręcania: 1,5 Nm).

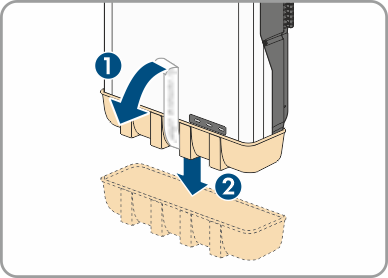

- Zdjąć osłonę ochronną obszaru przyłączeniowego.
