Warunki montażu

Wymagania dotyczące miejsca montażu:

OSTRZEŻENIE

Mimo starannej konstrukcji urządzenia elektryczne mogą spowodować pożar. Skutkiem tego może być utrata życia lub odniesienie poważnych obrażeń ciała.

Produktu nie wolno montować w miejscach, w których znajdują się łatwopalne materiały lub gazy palne.
Nie wolno montować produktu w strefach zagrożonych wybuchem.

Należy zapewnić solidne podłoże do montażu (np. beton lub ściana murowana). W przypadku montażu falownika na płytach gipsowo-kartonowych lub podobnych materiałach produkt generuje podczas pracy słyszalne wibracje, które mogą być uciążliwe dla otoczenia.
Powierzchnia montażowa musi być wykonana z niepalnego materiału.
Miejsce montażu musi być niedostępne dla dzieci.
Miejsce montażu musi być odpowiednie do ciężaru i wymiarów produktu ( > Dane techniczne).
Miejsce montażu nie może być wystawione na bezpośrednie działanie promieni słonecznych. Promienie słoneczne padające bezpośrednio na produkt mogą doprowadzić do przedwczesnego zestarzenia się jego zewnętrznych elementów wykonanych z tworzywa sztucznego oraz do zbyt mocnego nagrzewania się. Gdy temperatura produktu jest zbyt wysoka, następuje redukcja mocy, aby zapobiec przegrzaniu się produktu.
Należy zawsze zapewnić łatwy i bezpieczny dostęp do miejsca montażu bez konieczności stosowania urządzeń pomocniczych, takich jak np. rusztowania czy podnośniki. W przeciwnym razie ewentualne serwisowanie produktu będzie możliwe tylko w ograniczonym zakresie.
Należy zapewnić stały dostęp do rozłącznika obciążenia DC produktu.
Należy przestrzegać warunków klimatycznych ( > Dane techniczne).
Aby zapewnić optymalną eksploatację, temperatura otoczenia powinna znajdować się w zakresie pomiędzy -25 °C a +45 °C.

Dopuszczalne i niedopuszczalne pozycje montażowe:

Produkt wolno montować tylko w dozwolonym położeniu. W ten sposób można zapewnić, że do wnętrza produktu nie przedostanie się wilgoć.
Produkt należy zamontować w taki sposób, aby zapewnić łatwy odczyt sygnalizacji za pomocą diod LED.

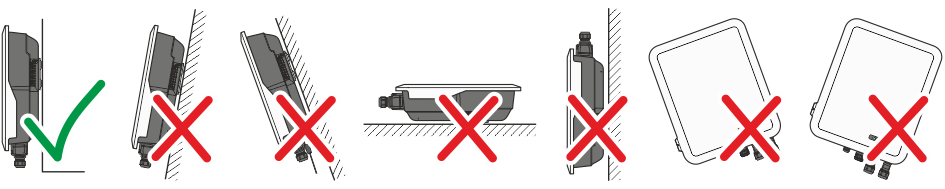

Dopuszczalne i niedopuszczalne pozycje montażowe

Wymiary do montażu

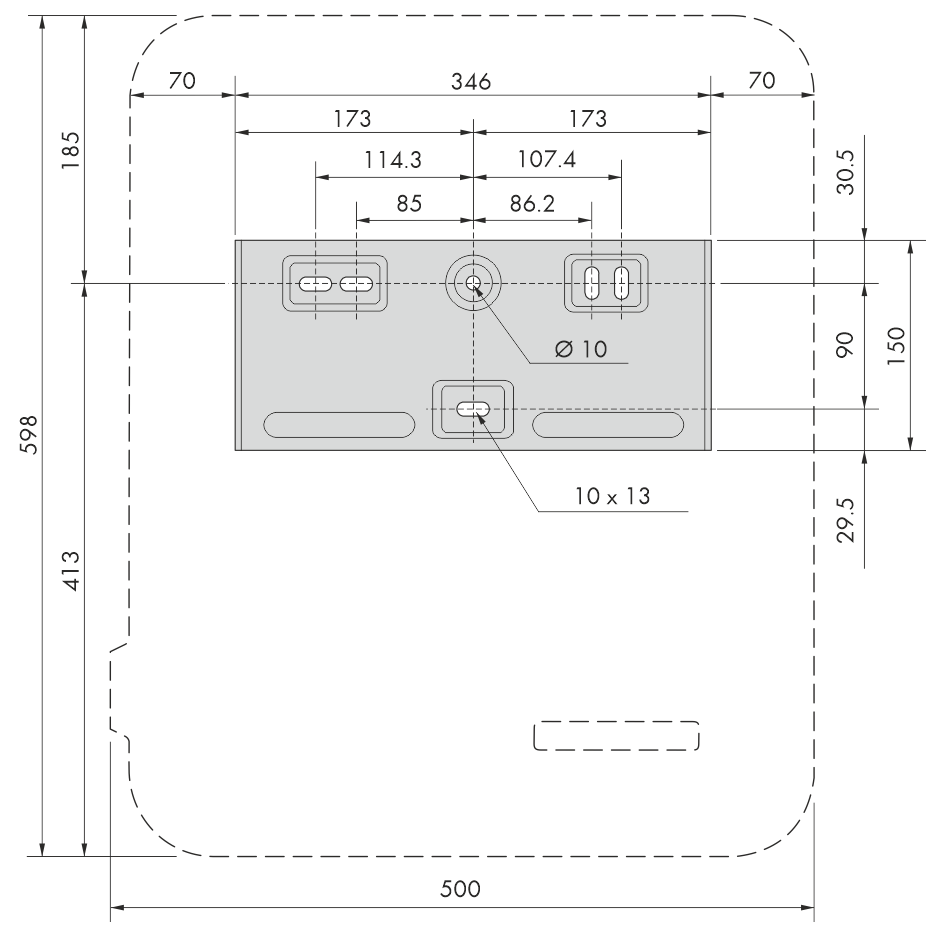

Położenie punktów mocowania (wymiary w mm)

Zalecane odstępy

Zachowanie zaleconych odstępów zapewnia odpowiednią wymianę ciepła. Zapobiega to ograniczeniu mocy wskutek zbyt wysokiej temperatury.

Należy zachować zalecane odstępy falownika od ścian, innych falowników lub przedmiotów.
W przypadku montażu kilku produktów w miejscu o wysokich temperaturach otoczenia należy zwiększyć odstępy pomiędzy produktami i zapewnić odpowiedni dopływ świeżego powietrza. Wystarczający dopływ świeżego powietrza może być zapewniony np. przez zewnętrzny wentylator pokojowy, sterowany przez przekaźnik wielofunkcyjny.

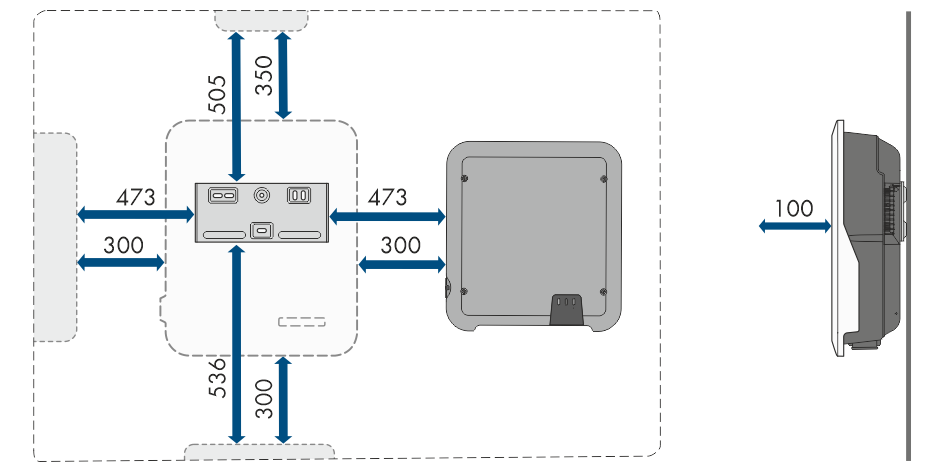

Zalecane odstępy (wymiary w mm)
