Podłączanie falownika do publicznej sieci elektroenergetycznej
Specjalista
Warunki:
-
Należy przestrzegać warunków przyłączenia do sieci określonych przez lokalnego operatora sieci przesyłowej.
-
Napięcie sieciowe musi znajdować się w dopuszczalnym zakresie. Dokładny zakres roboczy falownika jest określony w parametrach użytkowych.
Sposób postępowania:
- Wyłączyć wyłączniki nadmiarowo-prądowe prądu zmiennego i zasilania awaryjnego wszystkich 3 faz i zabezpieczyć je przed ponownym włączeniem.
- Sprawdzić, czy rozłącznik izolacyjny DC jest wyłączony i zabezpieczony przed ponownym włączeniem.
- Upewnić się, że akumulator jest wyłączony.
- Oznaczyć wtyczkę AC do podłączenia publicznej sieci elektroenergetycznej, aby zapobiec późniejszemu pomyleniu z wtyczką AC do podłączenia odbiorników zasilania awaryjnego.
- Odkręcić nakrętkę złączkową wtyczki AC i wyjąć zacisk przyłączeniowy z wtyczki AC.
- W przypadku kabla o średnicy ≥ 19 mm usunąć wewnętrzny pierścień uszczelniający ze złączki AC.
- Przeprowadzić kabel AC przez nakrętkę złączkową i obudowę wtyczki.
- Usunąć izolację z kabla AC (80 mm do 90 mm).
- Usunąć izolację z żył L1, L2, L3, N i PE (12 mm).
- Włożyć przewody L1, L2, L3, N i PE do zacisku przyłączeniowego zgodnie z opisem i dokręcić śruby zacisku przyłączeniowego (PH2, moment dokręcania: 1,5 Nm).
- Upewnić się, że przewody są prawidłowo przyporządkowane i mocno osadzone w zacisku przyłączeniowym.
- Wetknąć zacisk przyłączeniowy w obudowę wtyczki. Zacisk przyłączeniowy musi w sposób słyszalny zatrzasnąć się.
- Dokręcić nakrętkę złączkową na obudowie wtyczki.

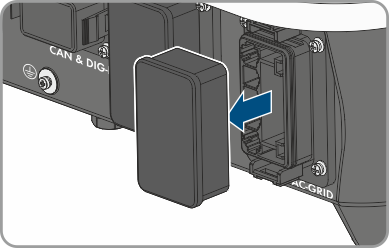

- Usunąć kapturek ochronny z gniazda AC-GRID.

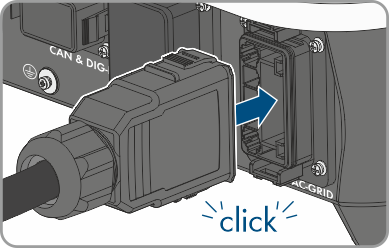

- Włożyć wtyczkę AC do gniazda AC-GRID. Wtyczka AC musi zatrzasnąć się w słyszalny sposób.
- Nasunąć zacisk zabezpieczający z lewej strony na zaczep wtyczki AC i przykręcić (PH1, moment dokręcania: 0,5 Nm).
