Podłączanie kabla sieciowego

Specjalista

NIEBEZPIECZEŃSTWO

Zagrożenie życia wskutek porażenia prądem przy przepięciach i braku ogranicznika przepięć

W przypadku braku ogranicznika przepięć przepięcia (np. powstałe wskutek uderzenia pioruna) mogą być przenoszone poprzez kabel sieciowy lub inne kable transmisji danych do instalacji budynku i innych urządzeń podłączonych do tej samej sieci. Dotknięcia elementów przewodzących napięcie lub kabli prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.

  1. Wszystkie urządzenia w tej samej sieci oraz akumulator muszą być podłączone do zainstalowanego systemu ochrony przepięciowej.
  2. W przypadku układania kabli sieciowych i innych kabli do transmisji danych na zewnątrz budynku w miejscu przejścia kabli z umieszczonego na zewnątrz produktu lub akumulatora do wnętrza budynku należy zainstalować odpowiedni ogranicznik przepięć.
  3. Złącze Ethernet produktu jest złączem klasy TNV-1 i zapewnia ochronę przed przepięciami do 1,5 kV.

UWAGA

Ryzyko uszkodzenia produktu w wyniku wnikania do niego wilgoci

Wnikanie wilgoci do wnętrza produktu może spowodować jego uszkodzenie oraz negatywnie wpływać na jego działanie.

  1. Kabel sieciowy przyłączać do produktu z dostarczoną w zestawie osłonką na wtyk RJ45.

Dodatkowe niezbędne materiały (nie są załączone do produktu):

  • 1 lub 2 kable sieciowe

Wymogi wobec kabla sieciowego:

Długość i jakość przewodu mają wpływ na jakość sygnału. Należy przestrzegać następujących wymagań wobec przewodów:

  • Typ przewodu: 100BaseTx

  • Kategoria kabla: Cat5e lub wyższa

  • Typ wtyczki: RJ45 kategorii 5, 5e lub wyższej

  • Ekran: SF/UTP, S/UTP, SF/FTP lub S/FTP

  • Minimalna liczba par żył i minimalne pole przekroju poprzecznego żyły: 2 x 2 x 0,22 mm²

  • Maksymalna długość kabla pomiędzy 2 urządzeniami sieciowymi przy stosowaniu kabla krosowego: 50 m

  • Maksymalna długość kabla pomiędzy 2 urządzeniami sieciowymi przy stosowaniu kabla trasowego: 100 m

  • Przy zastosowaniach zewnętrznych przewód musi być odporny na działanie promieniowania UV.

Sposób postępowania:

  1. Odłączyć produkt od napięcia ( > Odłączanie falownika spod napięcia).
    2. 2371693836

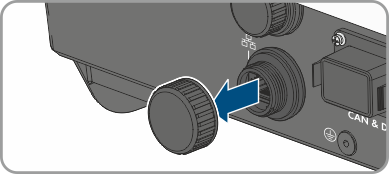

  2. Odkręcić kapturek ochronny z gniazda sieciowego.
  3. Wyjąć przelotkę kablową z tulei gwintowanej.
    4. 8960863756
  4. Przeprowadzić kabel sieciowy przez nakrętkę złączkową i tuleję gwintowaną i założyć na niego przelotkę kablową.
    5. 2047410700
  5. Wcisnąć przelotkę kablową do tulei gwintowanej.
    6. 2371694604

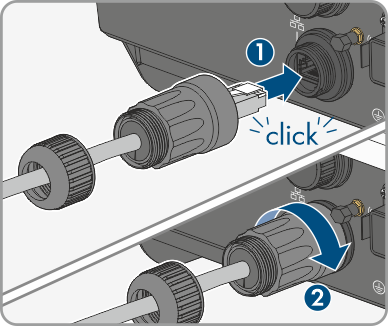

  6. Wetknąć wtyk sieciowy kabla do gniazda sieciowego w produkcie i upewnić się, że prawidłowo się on w nim zatrzasnął. Nakręcić tuleję gwintowaną na gwint gniazda sieciowego w produkcie.
    7. 2371694988

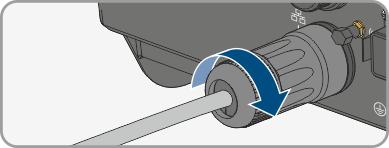

  7. Dokręcić nakrętkę złączkową do tulei gwintowanej.
  8. Aby utworzyć bezpośrednie połączenie, drugi koniec kabla sieciowego należy podłączyć bezpośrednio do urządzenia końcowego.
  9. W celu przyłączenia produktu do lokalnej sieci drugi koniec kabla należy przyłączyć do tejże sieci (np. za pośrednictwem routera).
  10. Jeśli produkt ma być podłączony do produktu komunikacyjnego (np. Energy Meter, Sunny Home Manager), podłączyć drugi kabel sieciowy do drugiego gniazda sieciowego, jak opisano w tym rozdziale. Drugi koniec drugiego kabla sieciowego podłączyć do produktu komunikacyjnego.
