Signaalbron op digitale ingang aansluiten
Vakman
Op de digitale ingang van het product bestaat de mogelijkheid, een digitale signaalbron (bijv. ontvanger voor rimpelspanning of afstandsbesturing) aan te sluiten. Deze moet worden aangesloten, wanneer dit door de netwerkexploitant is voorgeschreven.
Aanvullend vereist materiaal (niet bij de leveringsomvang inbegrepen):
-
Aansluitkabel
Adereindhulzen (alleen bij meeraderige litze, effectieve lengte van de huls minimaal 12 mm)
Eisen aan de aansluitkabel:
Kabel met afscherming: ja
Buitendiameter: 5,3 mm tot 7 mm
UV-bestendig bij gebruik buiten
Voorwaarden:
De signaalbron moet technisch geschikt zijn voor aansluiting op de digitale ingangen ( > Technische gegevens).
De aangesloten digitale signaalbron is veilig van de netspanning geïsoleerd.

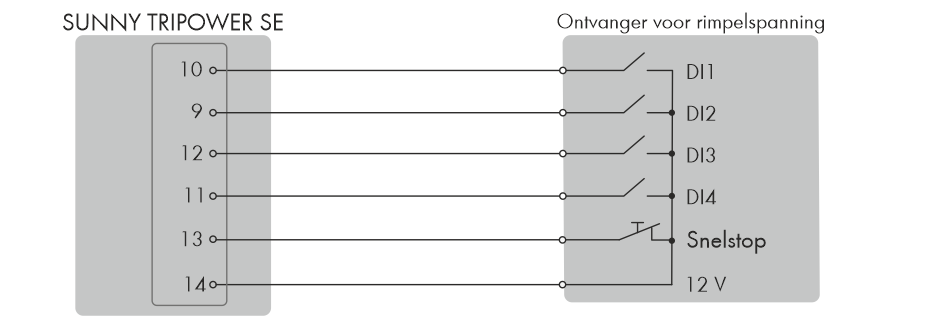

Schakelschema:
Aansluiting van een ontvanger voor rimpelspanning
Werkwijze:
- Sluit de aansluitkabel aan op de digitale signaalbron (zie handleiding van de fabrikant).
- 1 Afdichtplug uit de kabeldoorvoer verwijderen.
- De aansluitkabel door de schroefmof leiden.
- De mantel van de aansluitkabel 40 mm tot 50 mm verwijderen.
- Strip de aders elk 12 mm.
- Bij gebruik van meeraderige litze de aders van adereindhulzen voorzien.
- De aansluitkabel conform de bezetting van de klemmenstrook op de klemmenstrook van de COM-stekker aansluiten.
