Свързване на източника на сигнал към цифровия вход
Cпециалист
На цифровия вход на продукта съществува възможност за свързване на цифров източник на сигнал (напр. приемник с централно управление или устройство за дистанционно управление). Той трябва да бъде свързан, ако това е предписано от мрежовия оператор.
Допълнително необходим материал (не е включен в обхвата на доставката):
Свързващ кабел
Крайни накрайници за проводници (само при многожилен проводник, използваема дължина на втулката поне 12 mm)
Изисквания към свързващия кабел:
Кабел с екраниране: Да
Външен диаметър: 5,3 mm до 7 mm
Устойчиви на ултравиолетови лъчи при полагане на открито.
Условия:
Източникът на сигнала трябва да е технически подходящ за свързване с цифрови входове ( > Технически данни).
Свързаният източник на цифров сигнал е безопасно изолиран от потенциала на електрическата мрежа.

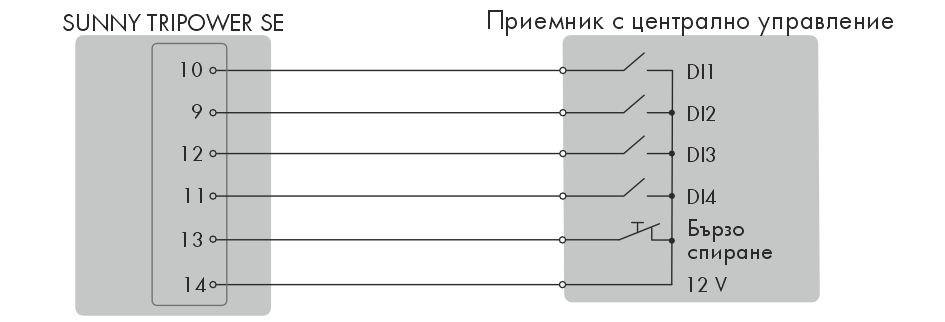

Преглед на окабеляването:
Връзка към приемник с централно управление
Процедура:
- Свържете свързващия кабел към цифров източник на сигнал (вижте инструкциите на производителя).
- 1 Отстранете уплътнителната тапа от кабелната втулка.
- Прекарайте свързващия кабел през резбованата втулка.
- Оголете свързващия кабел 40 mm до 50 mm.
- При всички случаи зачистете изолацията 12 mm.
- При използване на многожилни проводници предвидете проводниците с крайни накрайници за проводници.
- Свържете свързващия кабел съгласно заемането на присъединителната лайстна към присъединителната лайстна на COM щекера.
