Raccordement de la source de signaux à l’entrée numérique
Personnel qualifié
À l’entrée numérique du produit, il est possible de raccorder une source de signaux numériques (récepteur de télécommande centralisée ou appareil de commande à distance, par exemple). Celle-ci doit être raccordée si cela est prescrit par l’exploitant de réseau.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
-
Câble de raccordement
Embout de câblage (uniquement pour les tresses multibrins, longueur utile d’au moins 12 mm)
Exigences relatives au câble de raccordement :
Câble avec blindage
Diamètre extérieur : 5,3 mm à 7 mm
-
Résistant aux rayons UV en cas de pose en extérieur.
Conditions requises :
La source de signaux doit être techniquement adaptée au raccordement aux entrées numériques ( > Caractéristiques techniques).
Le signal de sources numériques raccordé présente une déconnexion sécurisée du potentiel réseau.

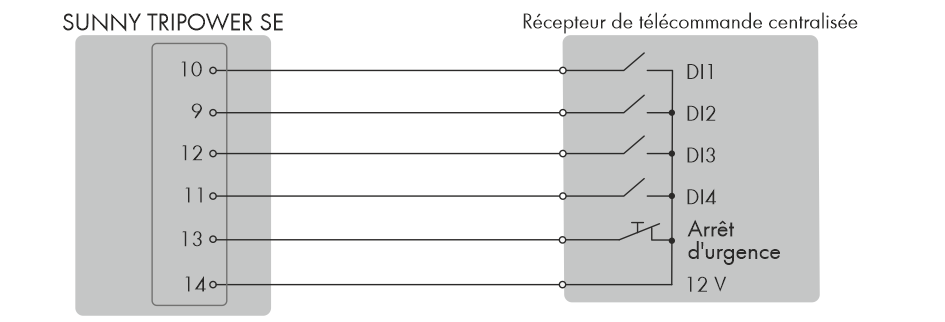

Vue d’ensemble du câblage :
Raccordement d’un récepteur de télécommande centralisée
Procédure :
- Raccordez le câble de raccordement à la source de signaux numériques (voir instructions du fabricant).
- Retirez un bouchon d’étanchéité du manchon support de câble.
- Insérez le câble de raccordement dans la douille filetée.
- Ôtez la gaine du câble de raccordement sur 40 mm à 50 mm.
- Dénudez les conducteurs sur 12 mm chacun.
- Si vous utilisez une tresse multibrins, munissez les conducteurs d’embouts de câblage.
- Branchez le câble de raccordement conformément à l’affectation de la plaque à bornes à la plaque à bornes de la fiche COM.
