Podłączenie odbiorników zasilania awaryjnego
Specjalista
Do falownika można podłączyć odbiorniki zasilania awaryjnego, które są zasilane z akumulatora w przypadku awarii zasilania.
NIEBEZPIECZEŃSTWO
Zagrożenie życia na skutek porażenia prądem elektrycznym w przypadku dotknięcia będących pod napięciem elementów instalacji w trybie zasilania awaryjnego
Nawet przy wyłączeniu wyłącznika instalacyjnego AC i rozłącznika izolacyjnego DC falownika elementy instalacji mogą dalej znajdować się pod napięciem wskutek pracy w trybie zasilania awaryjnego, jeśli jest włączony akumulator.
- Przed wykonywaniem jakichkolwiek prac przy falowniku należy odłączyć go spod napięcia zgodnie z opisem zawartym w niniejszym dokumencie.
- Upewnić się, że przewody PE obwodów odbiorników zasilania awaryjnego są podłączone do szyny wyrównania potencjałów przyłącza domowego.
Sposób postępowania:
- Wyłączyć wyłączniki nadmiarowo-prądowe prądu zmiennego i zasilania awaryjnego wszystkich 3 faz i zabezpieczyć je przed ponownym włączeniem.
- Na podrozdzielnicy należy umieścić informację o trybie zasilania awaryjnego falownika.
- Sprawdzić, czy rozłącznik izolacyjny DC jest wyłączony i zabezpieczony przed ponownym włączeniem.
- Upewnić się, że akumulator jest wyłączony.
- Oznaczyć wtyczkę AC do podłączenia odbiorników zasilania awaryjnego, aby zapobiec późniejszemu pomyleniu z wtyczką AC do podłączenia publicznej sieci elektroenergetycznej.

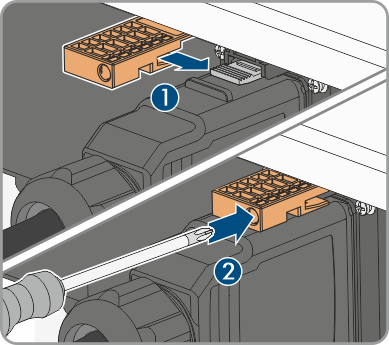

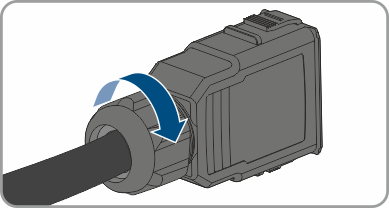

- Odkręcić nakrętkę złączkową wtyczki AC i wyjąć zacisk przyłączeniowy z wtyczki AC.
- W przypadku kabla o średnicy ≥ 19 mm usunąć wewnętrzny pierścień uszczelniający ze złączki AC.

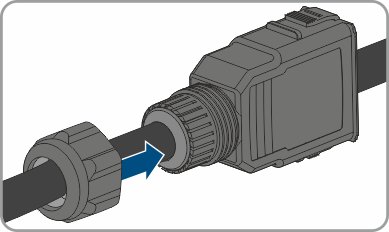

- Przeprowadzić kabel AC przez nakrętkę złączkową i obudowę wtyczki.
- Usunąć izolację z kabla AC (80 mm do 90 mm).
- Usunąć izolację z żył L1, L2, L3, N i PE (12 mm).
- Włożyć przewody L1, L2, L3, N i PE do zacisku przyłączeniowego zgodnie z opisem i dokręcić śruby zacisku przyłączeniowego (PH2, moment dokręcania: 1,5 Nm).
- Upewnić się, że przewody są prawidłowo przyporządkowane i mocno osadzone w zacisku przyłączeniowym.

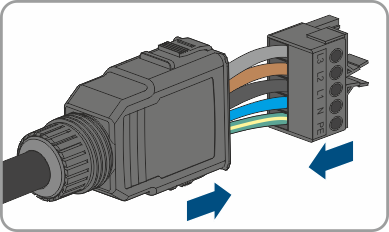

- Wetknąć zacisk przyłączeniowy w obudowę wtyczki. Zacisk przyłączeniowy musi w sposób słyszalny zatrzasnąć się.
- Dokręcić nakrętkę złączkową na obudowie wtyczki.

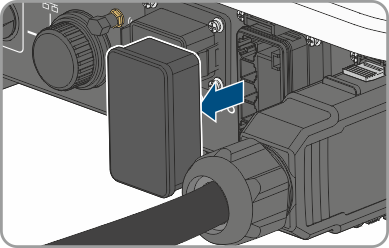

- Usunąć kapturek ochronny z gniazda AC-BACKUP.
- Włożyć wtyczkę AC do gniazda AC-BACKUP. Wtyczka AC musi zatrzasnąć się w słyszalny sposób.
- Nasunąć zacisk zabezpieczający z lewej strony na zaczep wtyczki AC i przykręcić (PH1, moment dokręcania: 0,5 Nm).
- Upewnić się, że przewody PE obwodów odbiorników zasilania awaryjnego są podłączone do szyny wyrównania potencjałów przyłącza domowego. W przeciwnym razie zasilanie awaryjne odbiorników nie będzie możliwe.
