Wyłączenie falownika z użytkowania
Specjalista
Aby po zakończeniu okresu eksploatacji falownika wyłączyć go całkowicie z użytkowania, należy wykonać czynności opisane w niniejszym rozdziale. W przypadku usterki falownika i otrzymania urządzenia zastępczego należy przestrzegać wskazówek dotyczących sposobu postępowania przy stosowaniu urządzenia zastępczego ( > Sposób postępowania przy otrzymaniu urządzenia zastępczego).
PRZESTROGA
Niebezpieczeństwo odniesienia obrażeń ciała wskutek dużej masy produktu
Wskutek niewłaściwego podnoszenia i upadku produktu podczas transportu lub montażu można odnieść obrażenia ciała.
- Przy podnoszeniu i transporcie produktu należy zachować ostrożność. Należy przy tym mieć na uwadze masę produktu.
- Zawsze montować i demontować produkt przy udziale 2 osób.
- Podczas wykonywania wszystkich prac przy produkcie należy stosować odpowiednie środki ochrony indywidualnej.
Sposób postępowania:
- Odłączyć falownik spod napięcia ( > Odłączanie falownika spod napięcia).
- Poczekać 30 minut, aby obudowa mogła się schłodzić.
- Odkręcić nakrętkę złączkową z tulei gwintowanej do kabla sieciowego.
- Odkręcić, a następnie zdjąć tuleję gwintowaną z gwintu w gnieździe sieciowym w falownika.
- Odblokować wtyczkę kabla sieciowego i wyjąć ją z gniazda w falowniku.
- Wyjąć z tulei gwintowanej przelotkę kablową i wysunąć kabel sieciowy z przelotki kablowej.
- Wysunąć kabel sieciowy z tulei gwintowanej i nakrętki złączkowej.

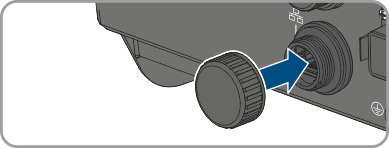

- Nasadzić kapturek ochronny na gniazdo sieciowe.
- Odkręcić i odłączyć antenę.
- W przypadku posiadania kapturka ochronnego nałożyć go na gniazdo przyłączeniowe anteny.
- Wyjąć wtyczkę COM z gniazda.
- Odkręcić nakrętkę złączkową z tulei gwintowanej.
- Usunąć zacisk podłączeniowy z tulei gwintowanej.

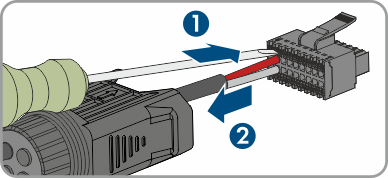

- Usunąć wszystkie przewody z punktów zaciskowych za pomocą wkrętaka (szerokość ostrza: 2,5 mm).
- Nasadzić kapturek ochronny na gniazdo.

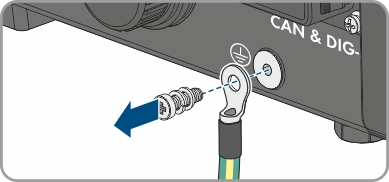

- Jeśli falownik posiada dodatkowe uziemienie lub wyrównanie potencjału, odkręcić śrubę z łbem soczewkowym M5x12 (TX25) i odłączyć przewód uziemiający.
- Odkręcić zabezpieczające falownik śruby z łbem soczewkowym M4x14 z lewej i prawej strony uchwytu ściennego (PH2).
- Jeśli osłona ochronna obszaru przyłączeniowego jest nadal na swoim miejscu, założyć ją ponownie na falownik. W przeciwnym razie zabezpieczyć obszar przyłączeniowy inną solidną osłoną.
- Zdjąć falownik z uchwytu ściennego, przesuwając go pionowo ku górze.
- Wykręcić śruby mocujące uchwyt ścienny i zdjąć go.
- Jeśli falownik będzie przechowywany lub wysłany, zapakować do opakowania falownik, wtyczki AC, wtyczki DC, antenę, tulejkę ochronną gniazda RJ45, przewody przyłączeniowe akumulatora, cyfrowe wejścia i wyjścia oraz uchwyt ścienny. W tym celu należy użyć oryginalnego opakowania lub opakowania odpowiedniego do ciężaru i rozmiarów falownika.
- W przypadku utylizacji falownika należy przestrzegać obowiązujących w miejscu instalacji przepisów dotyczących utylizacji złomu elektronicznego.
