Odłączanie falownika spod napięcia
Specjalista
Przed przystąpieniem do wykonywania jakichkolwiek prac przy produkcie należy zawsze odłączać go od napięcia w sposób opisany w niniejszym rozdziale. Należy przy tym zawsze zachować podaną kolejność wykonywania czynności.
OSTRZEŻENIE
Zagrożenie życia wskutek porażenia prądem elektrycznym w przypadku zniszczenia przyrządu pomiarowego przez nadmierne napięcie
Nadmierne napięcie może doprowadzić do uszkodzenia urządzenia pomiarowego i wystąpienia napięcia na jego obudowie. Dotknięcie będącej pod napięciem obudowy urządzenia pomiarowego prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
- Używać tylko przyrządów pomiarowych z minimalnym zakresem napięcia wejściowego DC 1000 V lub z większym zakresem.
Sposób postępowania:
- Wyłączyć wyłączniki nadmiarowo-prądowe prądu zmiennego i zasilania awaryjnego wszystkich 3 faz i zabezpieczyć je przed ponownym włączeniem.
- Ustaw rozłącznik obciążenia DC falownika w położeniu O.
- Wyłączyć akumulator lub wyłączyć rozłącznik izolacyjny akumulatora (patrz dokumentacja producenta akumulatora).
- Poczekać, aż zgasną diody LED.
- Poczekać 10 minut. Dzięki temu kondensatory są rozładowane.

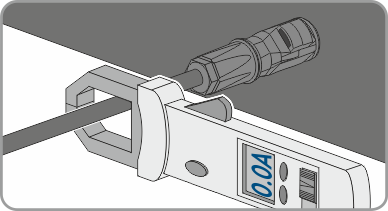

- Amperomierzem cęgowym sprawdzić na wszystkich przewodach DC, czy nie płynie przez nie prąd.
- Przy wykonywaniu prac przy wtykach DC należy nosić izolowane rękawice ochronne i stosować izolowane narzędzia.
- Wtyki DC muszą znajdować się w nienagannym stanie. Nie mogą być odsłonięte żadne przewody ani wtyki DC.
- Ostrożnie odblokować i wyciągnąć wtyki DC, postępując przy tym zgodnie z poniższym opisem.
- Odblokować i wyciągnąć wtyki DC. W tym celu umieścić płaski wkrętak lub wkrętak kątowy o szerokości końcówki 3,5 mm w jednej z bocznych szczelin i wyciągnąć wtyki DC. Wtyków DC nie wolno przy tym podważać, lecz należy tylko włożyć narzędzie do bocznego otworu, aby odblokować wtyk. Nie wolno ciągnąć za kabel.

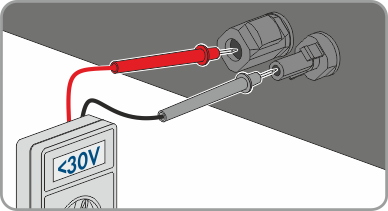

- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy na wejściach DC falownika pomiędzy biegunem dodatnim a ujemnym nie występuje napięcie.
- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy na wejściach DC falownika pomiędzy biegunem dodatnim a masą oraz biegunem ujemnym a masą nie występuje napięcie.
- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy na wejściach akumulatora pomiędzy biegunem dodatnim a ujemnym nie płynie prąd.
- Włożyć klucz MC4 (brak w zestawie) w nacięcie wtyczki DC przewodu przyłączeniowego akumulatora i delikatnie pociągnąć, aby wyjąć wtyczkę DC.
- Jeśli jest podłączony odbiornik zasilania awaryjnego AC, należy się upewnić, że wtyczki AC do podłączenia do publicznej sieci elektroenergetycznej oraz do podłączenia odbiorników zasilania awaryjnego AC są oznaczone tak, aby nie można ich było pomylić po ponownym podłączeniu.

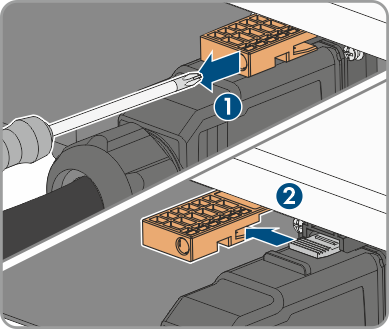

- Wykręcić śrubę mocującą zacisk zabezpieczający wtyczki AC do podłączenia odbiorników zasilania awaryjnego AC (PH1) i przesunąć zacisk zabezpieczający w lewo.

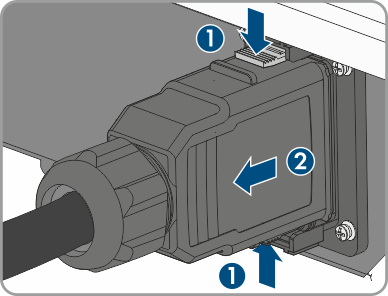

- Ścisnąć zaczepy na górze i na dole wtyczki AC do podłączenia odbiorników zasilania awaryjnego AC i lekko docisnąć. Jednocześnie pociągnąć za wtyczkę AC, aby ją wyjąć.
- Wykręcić śrubę mocującą zacisk zabezpieczający wtyczki AC do podłączenia publicznej sieci elektroenergetycznej (PH1) i przesunąć zacisk zabezpieczający w lewo.
- Ścisnąć zaczepy na górze i na dole wtyczki AC do podłączenia publicznej sieci elektroenergetycznej i lekko docisnąć. Jednocześnie pociągnąć za wtyczkę AC, aby ją wyjąć.
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek porażenia prądem przy dotknięciu nieosłoniętych przewodów DC lub uszkodzonych, względnie poluzowanych wtyków DC
Nieprawidłowe odblokowanie i zdemontowanie wtyków DC może doprowadzić do ich pęknięcia i uszkodzenia, odłączenia wtyków od kabli DC i niemożności ich późniejszego prawidłowego podłączenia. Może to doprowadzić do odsłonięcia przewodów i wtyków DC. Dotknięcia przewodzących napięcie przewodów lub wtyków DC prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
