Collegamento della sorgente di segnale all’ingresso digitale
Tecnico specializzato
Sull'ingresso digitale del prodotto è possibile collegare una sorgente di segnale digitale (ad es. ricevitore di comandi centralizzati o telecomando), che deve essere collegata se indicato dal gestore di rete.
Altro materiale necessario (non compreso nel contenuto della fornitura):
-
Cavo di collegamento
Puntalini (solo con cavetti a più conduttori, lunghezza minima utilizzabile del puntalino 12 mm)
Requisiti del cavo di collegamento:
Cavo con schermatura: sì
Diametro esterno: 5,3 mm a 7 mm
-
Resistenza ai raggi UV in caso di posa all’esterno.
Requisiti:
La sorgente del segnale deve essere adatta a livello tecnico per il collegamento agli ingressi digitali ( > Dati tecnici).
La sorgente di segnale digitale collegata è isolata in modo sicuro dal potenziale di rete.
Panoramica dei collegamenti:

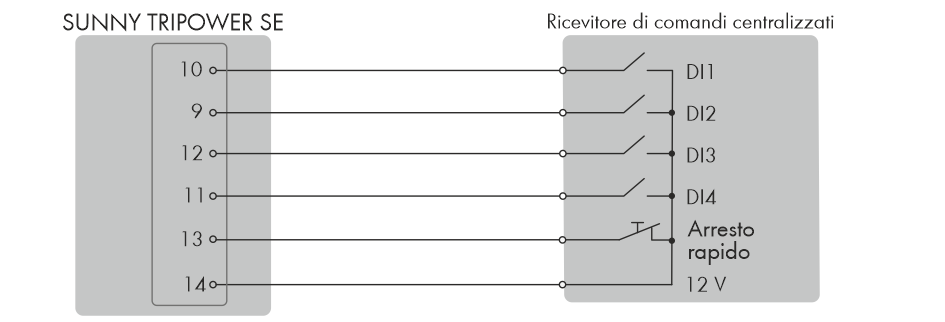

Collegamento di un ricevitore di comandi centralizzati
Procedura:
- Connettere il cavo di collegamento alla sorgente di segnale digitale (v. le istruzioni del produttore).
- Rimuovere 1 tappo cieco dalla boccola.
- Inserire il cavo di collegamento nella bussola filettata.
- Spelare 40 mm a 50 mm il cavo di collegamento.
- Spelare i conduttori di 12 mm ciascuno.
- In caso di utilizzo di cavetti a più conduttori, predisporre i puntalini sul conduttore.
- Collegare il cavo di collegamento al morsetto del connettore COM secondo l'assegnazione della morsettiera.
