Ansluta signalkällan till den digitala ingången
Kvalificerad personal
Det går att ansluta en digital signalkälla (t.ex. rundstyrningsmottagare eller fjärrövervakningsenhet) till produktens digitala ingång. Sådan utrustning måste anslutas om detta krävs av nätägaren.
Extra material som behövs (ingår inte i leveransomfattningen):
Anslutningskabel
Trådändhylsor (endast med flertrådiga kardeler, användbar hylslängd minst 12 mm)
Krav på anslutningskabeln:
Kabel med skärm: ja
Ytterdiameter: 5,3 mm till 7 mm
UV-beständig vid dragning utomhus.
Förutsättningar:
Signalkällan måste vara tekniskt lämpad för att anslutas till de digitala ingångarna ( > Tekniska data).
Den anslutna digitala signalkällan är säkert separerad från nätpotentialen.

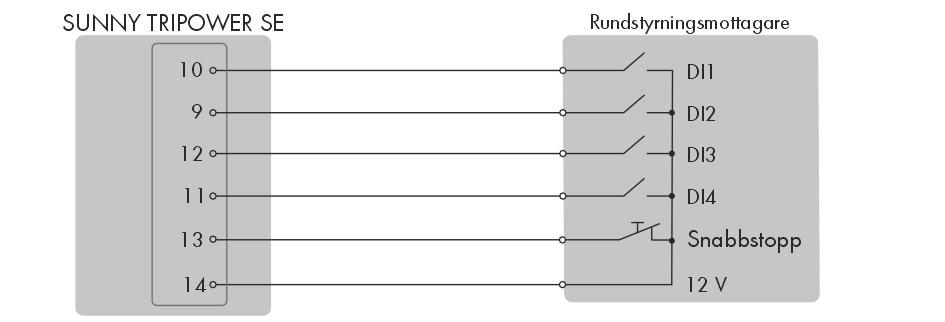

Kopplingsöversikt:
Anslutning av en rundstyrningsmottagare
Tillvägagångssätt:
- Anslut anslutningskabeln till den digitala signalkällan (se tillverkarens anvisning).
- 1 Ta av tätningspluggen från kabelhylsan.
- För anslutningskabeln genom gänghylsan.
- Skala av anslutningskabeln 40 mm till 50 mm.
- Avisolera varje ledare 12 mm.
- Förse ledarna med trådändhylsor vid användning av flertrådiga kardeler.
- Anslut anslutningskabeln till COM-kontaktens kopplingsplint enligt kopplingsplintens beläggning.
