Podłączanie wtyków COM
Specjalista
- Wyłączyć wyłączniki nadmiarowo-prądowe prądu zmiennego i zasilania awaryjnego wszystkich 3 faz i zabezpieczyć je przed ponownym włączeniem.
- Sprawdzić, czy rozłącznik izolacyjny DC jest wyłączony i zabezpieczony przed ponownym włączeniem.
- Upewnić się, że akumulator jest wyłączony.

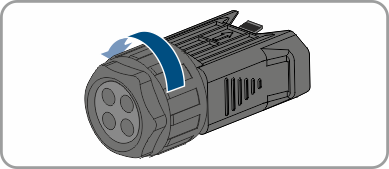

- Odkręcić nakrętkę złączkową z tulei gwintowanej wtyczki COM.
- Usunąć zacisk podłączeniowy z tulei gwintowanej.
- Podłączyć przewody komunikacyjne CAN ( > Połączenie kabla komunikacyjnego CAN).
- Podłączyć nadajnik sygnału do wejścia cyfrowego ( > Podłączanie nadajnika sygnału do wejścia cyfrowego).
- Podłączyć urządzenie sygnalizacyjne lub wentylator zewnętrzny do przekaźnika wielofunkcyjnego ( > Podłączanie przekaźnika wielofunkcyjnego).
- Upewnić się poprzez lekkie pociągnięcie za przewody, że wszystkie są mocno osadzone w zaciskach.

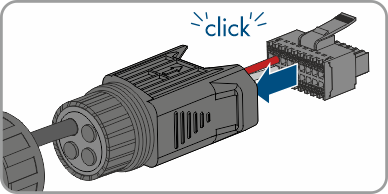

- Wetknąć zacisk podłączeniowy do tulei gwintowanej. Zacisk przyłączeniowy musi w sposób słyszalny zatrzasnąć się.

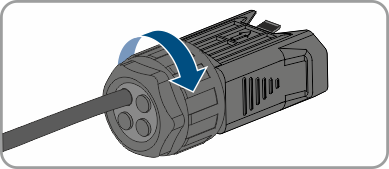

- Dokręcić nakrętkę złączkową.

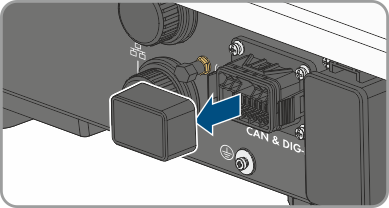

- Usunąć kapturek ochronny z gniazda CAN i DIG-I/O.
- Włożyć wtyczkę do gniazda CAN i DIG-I/O dla podłączenia komunikacji akumulatora. Wtyczka musi zatrzasnąć się obustronnie w słyszalny sposób.
