Zasilanie odbiorników zasilania awaryjnego podczas pracy równoległej z siecią

W przypadku pracy równoległej z siecią, odbiorniki zasilania awaryjnego mogą być zasilane z publicznej sieci elektroenergetycznej, o ile natężenie i napięcie obwodów odbiorników zasilania awaryjnego znajdują się w dozwolonym zakresie.

Jeśli prąd przekracza 20 A, w każdym przypadku wysyłany jest komunikat Smart Connected. Jeżeli prąd przekracza 22 A, to po czasie zadziałania, który zależy od wielkości prądu, następuje otwarcie stycznika pomiędzy odbiornikami zasilania awaryjnego a publiczną siecią elektroenergetyczną. Następnie stycznik jest automatycznie testowany. Jeśli test wypadnie pomyślnie, stycznik zostaje ponownie zamknięty i odbiorniki zasilania awaryjnego mogą być nadal zasilane z publicznej sieci elektroenergetycznej.

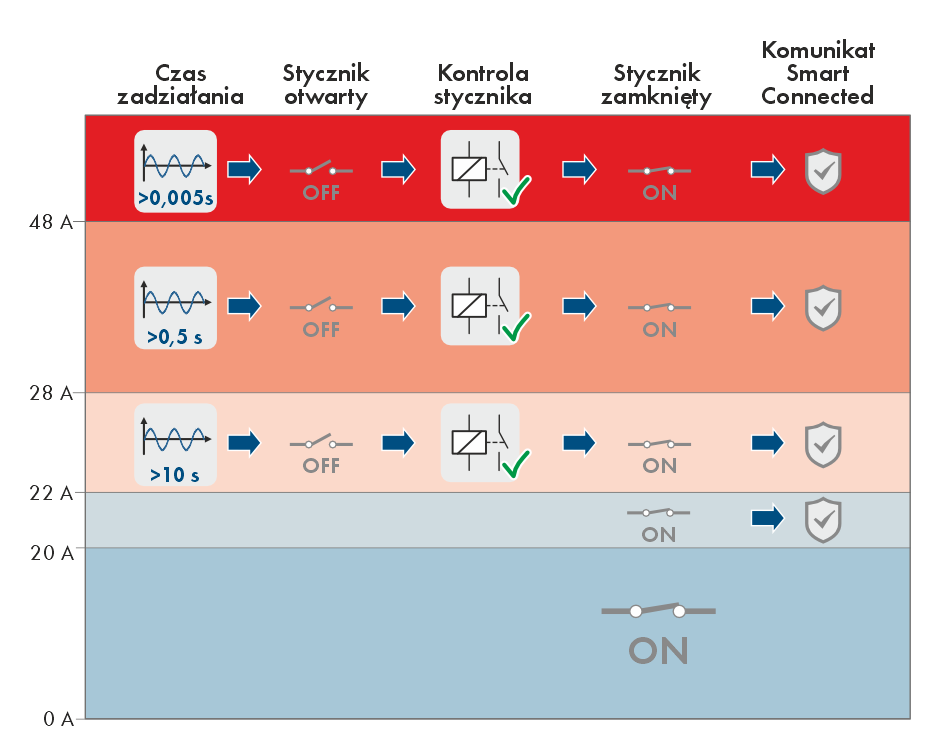

Zachowanie się stycznika pomiędzy podłączeniem zasilania awaryjnego AC a podłączeniem do publicznej sieci elektroenergetycznej przy zwiększonym natężeniu prądu

Jeżeli napięcie obwodów odbiorników zasilania awaryjnego nie mieści się w dopuszczalnym zakresie od 170 V do 277 V, stycznik otwiera się. Aby stycznik mógł się ponownie zamknąć, napięcie musi być w dopuszczalnym zakresie przez co najmniej 20 sekund.

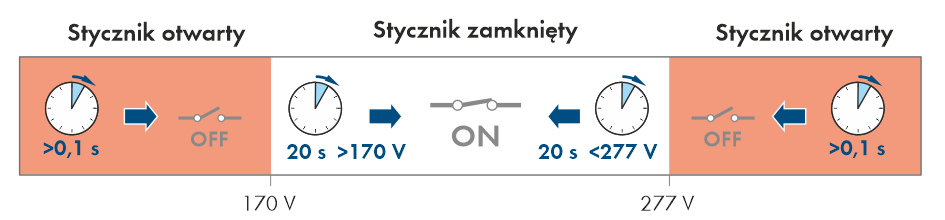

Zachowanie się stycznika pomiędzy podłączeniem zasilania awaryjnego AC a podłączeniem do publicznej sieci elektroenergetycznej jeśli napięcie jest zbyt wysokie lub zbyt niskie
